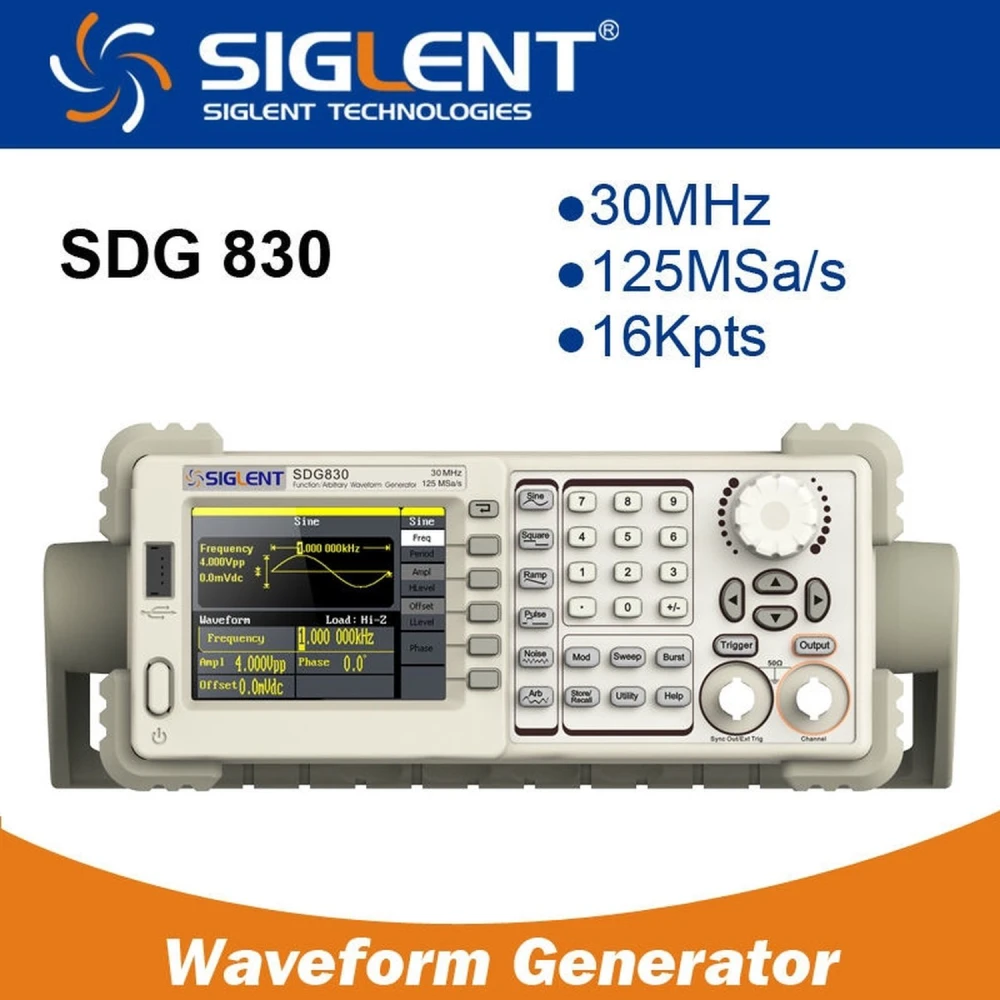

Gerador de funções arbitrário Siglent SDG830 30MHz para aplicações eletrónicas
Marca: Siglent
IVA incluído (S/ IVA: 207,00€)
O gerador de funções arbitrário Siglent SDG830 30MHz é um instrumento de medição avançado concebido para oferecer sinais precisos e versáteis em aplicações eletrónicas. Este dispositivo conta com uma frequência máxima de saída de 30MHz e uma velocidade de amostragem de 125 MSa/s, o que garante uma elevada qualidade na geração de sinais.
Equipado com a inovadora tecnologia EasyPulse, o SDG830 pode gerar pulsos com baixa flutuação e uma subida e descida rápidas, independentemente da frequência de operação. Além disso, permite um ajuste amplo e preciso do ciclo de trabalho, da subida e da largura do pulso, superando em desempenho outros geradores de sinal DDS semelhantes.
Características principais
- Tecnologia DDS avançada com velocidade de amostragem de 125 MSa/s e resolução vertical de 14 bits.
- Saída de um único canal com 5 formas de onda padrão e 46 formas de onda arbitrárias incorporadas, incluindo DC.
- Funções de modulação completas: AM, DSB-AM, FM, PM, FSK, ASK, PWM, varrimento linear/logarítmico e burst.
- Inovadora tecnologia EasyPulse para pulsos de baixa flutuação e flancos rápidos.
- Interfaces USB standard para ligação e armazenamento, compatível com atualizações de software.
- 10 espaços de armazenamento não volátil para formas de onda arbitrárias personalizadas.
- Compatível com osciloscópios digitais SIGLENT para integração e análise avançada.
- Software EasyWave para edição potente de formas de onda arbitrárias.
Especificações técnicas
- Modelo: SDG830
- Frequência máxima de saída: 30MHz
- Canais de saída: 1
- Velocidade de amostragem: 125 MSa/s
- Longitud de onda: 16 kpts
- Resolução de frequência: 1 µHz
- Resolução vertical: 14 bits
- Formas de onda disponíveis: Senoidal, quadrada, rampa, pulso, gaussiana, ruído branco gaussiano, formas arbitrárias
- Rango de frequência por forma de onda: Senoidal e quadrada de 1 µHz a 30 MHz, pulso de 500 µHz a 5 MHz, rampa/triangular até 300 kHz, ruído branco com largura de banda >30 MHz
- Funções de modulação: AM, FM, PM, DSB-AM, FSK, ASK, PWM, varrimento e burst
- Configuração standard: USB Host e dispositivo USB
- Amplitude: 4 mVpp a 20 Vpp (alta impedância), 2 mVpp a 10 Vpp (50 ohmios)
Usos típicos
Este gerador é ideal para laboratórios de eletrónica, desenvolvimento e testes de circuitos, ensino técnico e qualquer aplicação que exija sinais precisos e modulados. A sua capacidade para gerar diversas formas de onda e modulações torna-o adequado para experimentação e diagnóstico em eletrónica analógica e digital.
Compatibilidade
O Siglent SDG830 integra-se facilmente com osciloscópios digitais SIGLENT, facilitando a análise conjunta de sinais. Além disso, a sua interface USB permite a ligação a computadores para controlo e atualização através de software especializado.
- Frequência máxima de saída de 30MHz com elevada precisão
- Tecnologia EasyPulse para pulsos de baixa flutuação e flancos rápidos
- Velocidade de amostragem de 125 MSa/s e resolução vertical de 14 bits
- 5 formas de onda padrão e 46 formas arbitrárias incorporadas
- Funções de modulação completas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, varrimento e burst
- Interface USB para armazenamento e atualização de software
- 10 espaços de armazenamento não volátil para formas de onda personalizadas
- Compatível com osciloscópios digitais SIGLENT
- Software EasyWave para edição avançada de formas de onda
Perguntas e Respostas de Clientes
Quins tipus de formes d'ona estàndard i arbitràries pot generar el Siglent SDG830 i quina és la seva resolució?
El Siglent SDG830 pot generar 5 formes d'ona estàndard (sinusoidal, quadrada, triangular, de pols i soroll) i disposa de 46 formes d'ona arbitràries internes, incloent-hi contínua (DC). Tots els senyals es generen amb una resolució vertical de 14 bits, cosa que permet una fidelitat molt bona en les formes d'ona.
Què inclou la caixa del SDG830 pel que fa a cables, fonts d'alimentació i manuals?
Típicament, la caixa del SDG830 conté el generador de funcions, un cable d'alimentació, un cable USB, un manual imprès o en CD i almenys un cable BNC-BNC per a la connexió. Normalment no inclou programari físic, però EasyWave es pot descarregar del fabricant. És recomanable confirmar amb el venedor el contingut exacte, ja que l'equipament pot variar segons la regió.
Quina compatibilitat d'interfície i sincronització té el SDG830 per integrar-se amb altres instruments, com ara oscil·loscopis?
El SDG830 disposa d'interfícies USB-Host i USB-Device per a transferència de dades, actualitzacions i control remot des de PC. No inclou connexió LAN ni GPIB, però és plenament compatible amb oscil·loscopis Siglent mitjançant sincronització per port USB, facilitant l'anàlisi conjunta de senyals al laboratori.
Quines són les limitacions operatives i toleràncies clau del SDG830 pel que fa a freqüència, amplitud i precisió?
La freqüència màxima de sortida és de 30 MHz per a ones sinusoidals i inferior per a altres formes (consulteu el manual). L'amplitud màxima de sortida és de 20 Vpp en càrrega oberta i de 10 Vpp en càrrega de 50 Ω. La precisió de freqüència estàndard és de ±1 ppm i la distorsió harmònica total per a ona sinusoidal és inferior al 0,075% a 1 kHz, 20 Vpp. Els valors poden variar segons el mode de funcionament.
Quines garanties i opcions de servei postvenda ofereix Siglent per al SDG830, i existeixen recanvis o suport per a actualitzacions de firmware?
Siglent generalment ofereix una garantia estàndard de 3 anys per al SDG830, que cobreix defectes de fabricació. Hi ha disponible suport tècnic, manuals en línia i descàrregues gratuïtes de firmware. Els recanvis i les reparacions es gestionen a través de distribuïdors oficials o del lloc web de Siglent. Recomano registrar el producte per activar la garantia i facilitar futures actualitzacions.
What standard and arbitrary waveform types can the Siglent SDG830 generate and what is its resolution?
The Siglent SDG830 can generate 5 standard waveforms (sine, square, triangle, pulse and noise) and has 46 internal arbitrary waveforms, including DC. All signals are generated with 14-bit vertical resolution, which allows very good waveform fidelity.
What is included in the SDG830 box in terms of cables, power supplies and manuals?
Typically, the SDG830 box contains the function generator, a power cable, a USB cable, a printed manual or CD, and at least one BNC-BNC cable for connection. It usually does not include physical software, but EasyWave can be downloaded from the manufacturer. It is advisable to confirm the exact contents with the seller, as the package may vary by region.
What interface and synchronisation compatibility does the SDG830 have for integration with other instruments, such as oscilloscopes?
The SDG830 has USB-Host and USB-Device interfaces for data transfer, updates and remote control from a PC. It does not include LAN or GPIB connectivity, but it is fully compatible with Siglent oscilloscopes via USB port synchronisation, making joint signal analysis in the lab easier.
What are the operating limitations and key tolerances of the SDG830 in terms of frequency, amplitude and accuracy?
The maximum output frequency is 30 MHz for sine waves and lower for other waveforms (see manual). The maximum output amplitude is 20 Vpp into open circuit and 10 Vpp into a 50 Ω load. Standard frequency accuracy is ±1 ppm and total harmonic distortion for sine wave is less than 0.075% at 1 kHz, 20 Vpp. Values may vary depending on operating mode.
What warranty and after-sales service options does Siglent offer for the SDG830, and are there spare parts or support for firmware updates?
Siglent generally offers a standard 3-year warranty for the SDG830, covering manufacturing defects. Technical support, online manuals and free firmware downloads are available. Spare parts and repairs are handled through official distributors or the Siglent website. I recommend registering the product to activate the warranty and make future updates easier.
