Controlador de motores L298 duplo ponte H para Arduino - Satkit
Marca: satkit
7,55€
IVA incluído (S/ IVA: 6,14€)
Em stock - Enviado imediatamente
Entrega padrão
Qua, Abr 22 - Sex, Abr 24
Entrega expresso
Seg, Abr 20 - Ter, Abr 21
Devoluções em 30 dias
Devoluções gratuitas em 30 dias
Transação segura
Share:
Entrega grátis
Em encomendas superiores a 60€
Devoluções fáceis
Política de devolução de 30 dias
Pagamento seguro
Checkout 100% seguro
Garantia de qualidade
Apenas produtos originais
Descrição geral

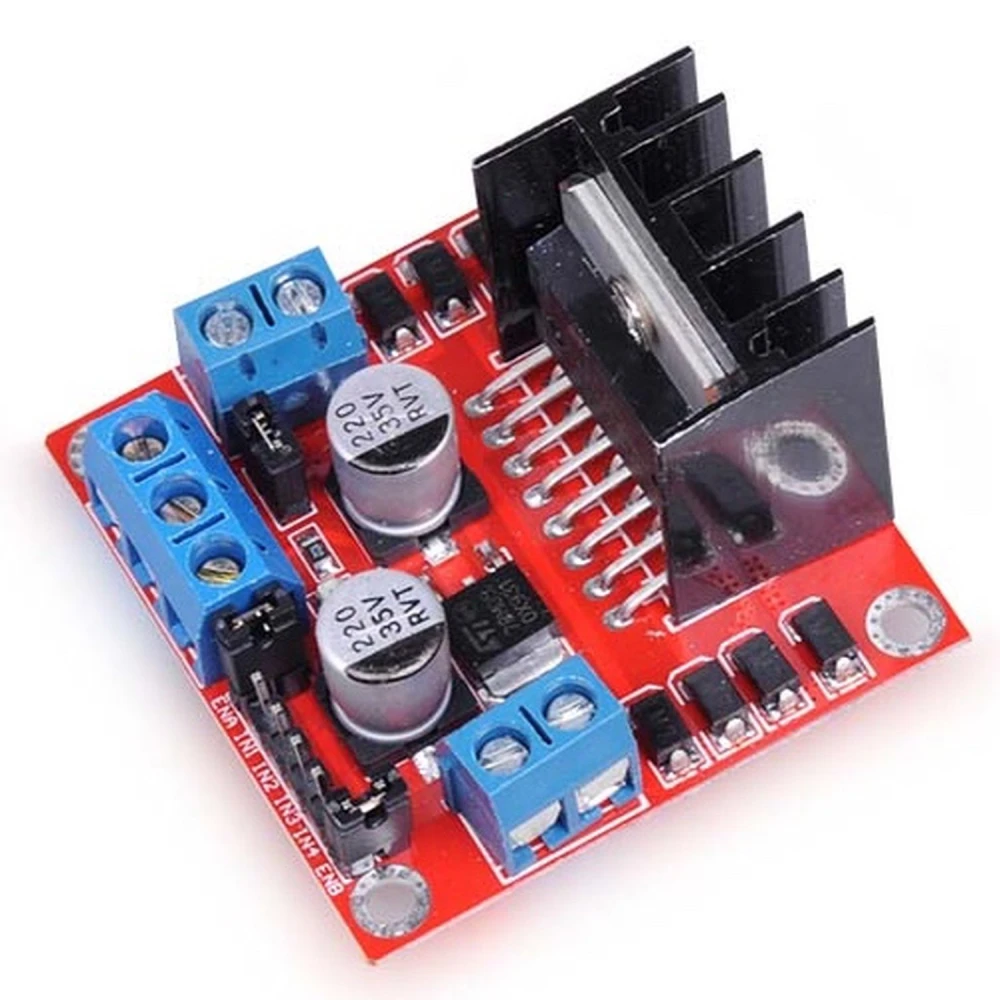

O controlador de motores L298 é um dispositivo eletrónico concebido para controlar motores de corrente contínua (DC) e motores de passo (PAP) em projetos de eletrónica e robótica, especialmente com plataformas Arduino. Este controlador utiliza um duplo ponte H que permite gerir a direção e a velocidade do motor com grande precisão.
Características principais
- Leve e potente, ideal para projetos portáteis e compactos.

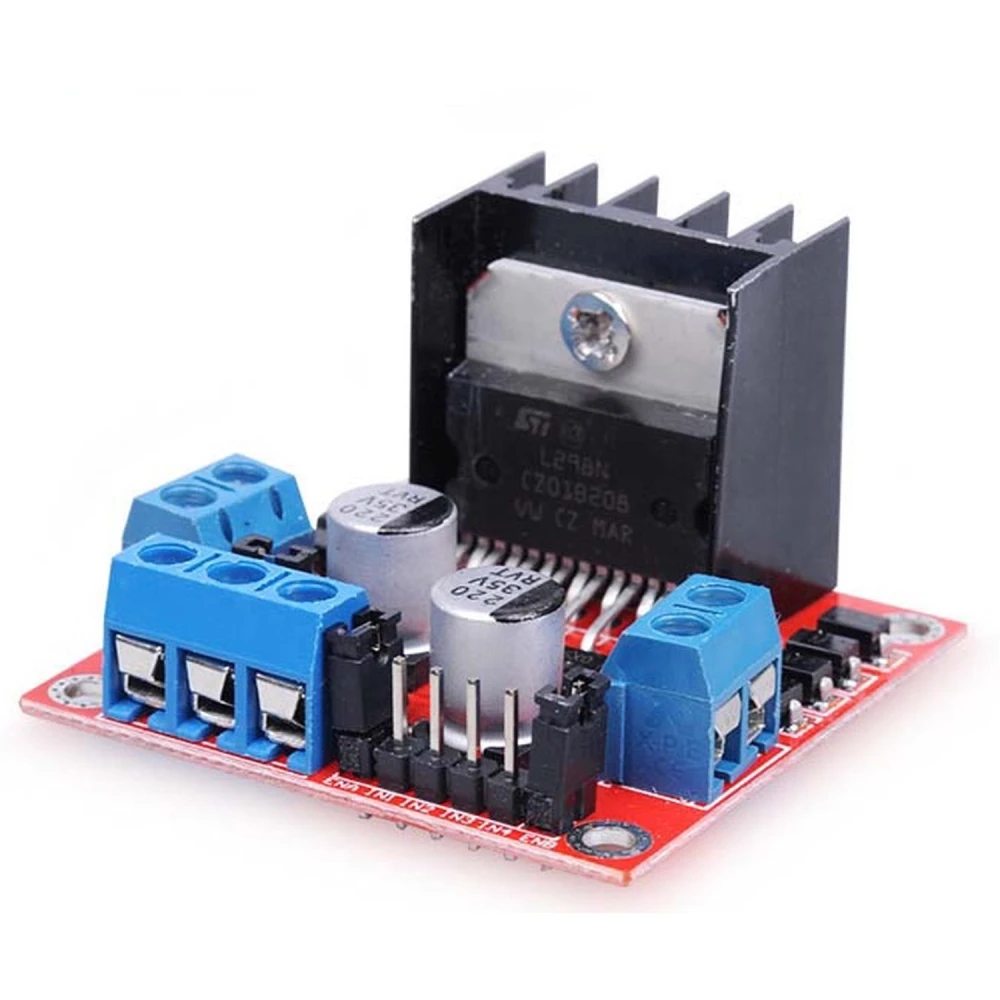

- Dissipador integrado para evitar sobreaquecimentos e prolongar a vida útil do controlador.
- Proteção FWD que previne danos por mudanças bruscas no sentido de rotação do motor.
- Interruptor de alimentação para um controlo simples de ligar e desligar.

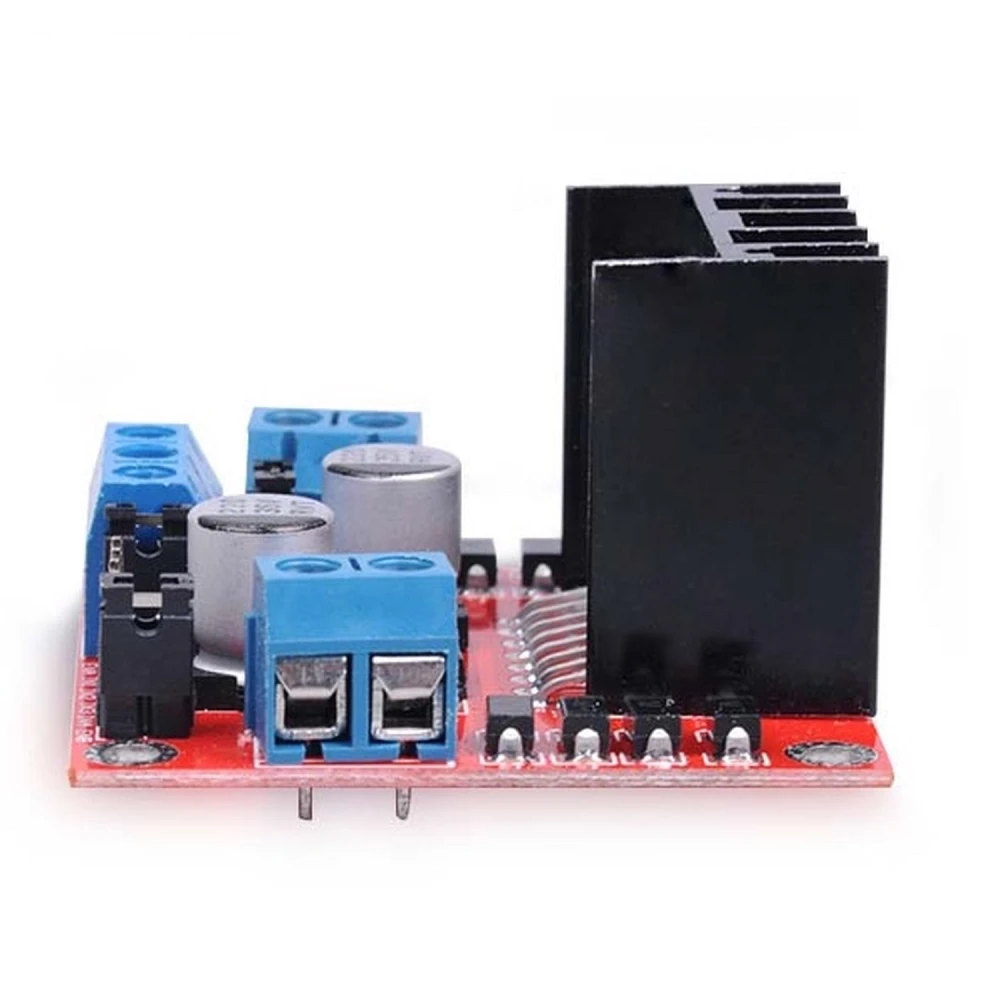

- Indicador LED de alimentação e direção para facilitar a supervisão visual do estado do motor.

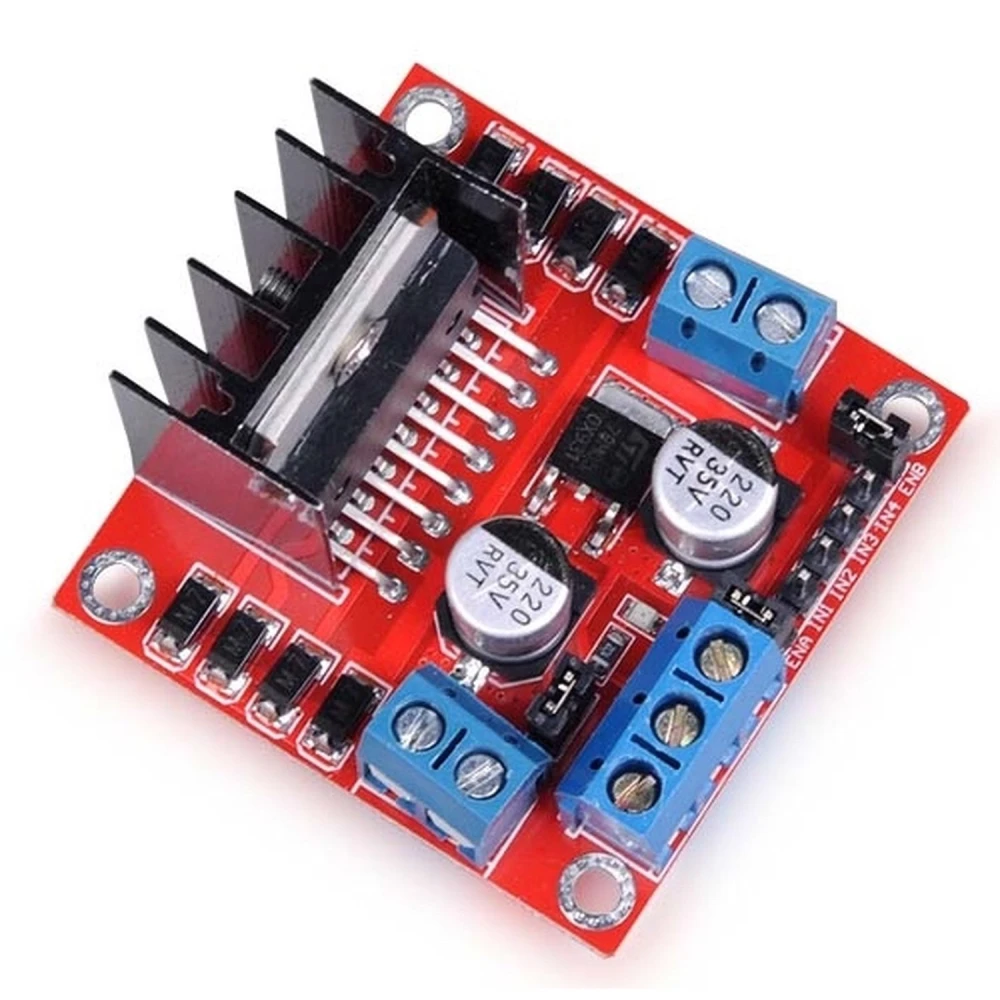

- Duas saídas DC que permitem ligar motores DC ou motores de passo.
- Orifícios para montagem firme num chassis ou estrutura, facilitando a integração em projetos.
Especificações técnicas
- Driver: L298
- Alimentação de motores: 6-35V DC
- Corrente máxima: 2 Amperios por saída (4A no total ou em ponte)
- Alimentação lógica independente: 5-7V
- Corrente para lógica: aproximadamente 36 mA
- Níveis TTL: Baixo entre -0.3V e 1.5V, alto entre 2.3V e Vss
- Potência máxima: 25W
Utilizações típicas
Este controlador é ideal para projetos de robótica, automação e controlo de motores em geral. Pode controlar motores de passo para posicionamento preciso ou motores DC para aplicações que exijam controlo de velocidade e direção. É compatível com placas Arduino e outros microcontroladores que suportem sinais TTL.
Compatibilidade
Compatível com Arduino e outros sistemas que utilizem níveis TTL para controlo lógico. Requer uma fonte de alimentação externa adequada para os motores ligados, dentro do intervalo de 6 a 35V DC.
- Leve e potente para projetos compactos
- Dissipador integrado para evitar sobreaquecimentos
- Proteção FWD para mudanças bruscas de rotação
- Interruptor de alimentação para controlo fácil
- Indicadores LED de alimentação e direção
- 2 saídas DC para motores ou motor de passo
- Montagem firme com orifícios para chassis
- Alimentação dos motores: 6-35V DC
- Corrente máxima: 2A por saída (4A total)
- Alimentação lógica: 5-7V com 36 mA
- Potência máxima: 25W
Perguntas e Respostas de Clientes
Quin tipus de motors es poden controlar amb el doble pont H L298 i quin és el seu límit de corrent?
El controlador és adequat per a motors DC i motors pas a pas bipolars. Cada canal suporta fins a 2 A continus (4 A màxims pontant sortides), amb voltatges de 6 a 35 V DC per als motors. Es recomana no superar aquests límits per evitar danys permanents.
Quines cures he de tenir per evitar sobreescalfaments o danys per sobrecàrrega?
El mòdul inclou dissipador per a la gestió tèrmica, però, amb càrregues màximes o ventilació deficient, pot caldre ventilació addicional. És essencial no superar 2 A per canal i verificar que la suma de corrents no excedeixi la capacitat total. Monitorar la temperatura al tacte durant el funcionament ajuda a evitar fallades.
Quins són els requisits elèctrics per a la font d’alimentació de motors i lògica?
Es requereixen dues fonts: una per als motors (6–35 V DC, depenent del motor) i una altra per a la lògica (5–7 V DC, consum típic 36 mA). El mòdul permet separar ambdues masses per evitar soroll elèctric. Fer servir fonts estabilitzades minimitza riscos.
Hi ha limitacions en fer servir aquest controlador amb microcontroladors moderns de 3,3 V com ESP32 o Raspberry Pi Pico?
Sí. El L298 admet entrades TTL; tanmateix, els nivells alts requereixen un mínim de 2,3 V per registrar-se com a 'alt'. Amb microcontroladors de 3,3 V no hi ha inconvenient, però no és compatible directament amb nivells d’1,8 V. Per a senyals inferiors, es recomana un buffer o un adaptador de nivell lògic.
Comparant-lo amb altres controladors moderns com el DRV8825 o el BTS7960, quins són els avantatges i desavantatges objectius del L298?
El L298 és robust, fàcil de mantenir i econòmic, però presenta una dissipació tèrmica més alta i una eficiència menor (~70%) comparat amb drivers MOSFET com el DRV8825 (>90%). No ofereix microstepping avançat ni protecció intel·ligent integrada. És ideal per a prototips robustos, però no per a projectes on l’eficiència energètica o el control fi siguin clau.
What type of motors can be controlled with the dual H-bridge L298, and what is its current limit?
The controller is suitable for DC motors and bipolar stepper motors. Each channel supports up to 2 A continuous (4 A peak by bridging outputs), with motor voltages from 6 to 35 V DC. It is recommended not to exceed these limits to avoid permanent damage.
What care should I take to avoid overheating or damage from overload?
The module includes a heatsink for thermal management, but under maximum loads or poor ventilation, additional cooling may be required. It is essential not to exceed 2 A per channel and to check that the total current does not exceed the overall capacity. Monitoring the touch temperature during operation helps prevent failures.
What are the electrical requirements for the motor and logic power supply?
Two supplies are required: one for the motors (6–35 V DC, depending on the motor) and another for the logic (5–7 V DC, typical consumption 36 mA). The module allows the two grounds to be separated to avoid electrical noise. Using regulated supplies minimises risk.
Are there any limitations when using this controller with modern 3.3 V microcontrollers such as ESP32 or Raspberry Pi Pico?
Yes. The L298 accepts TTL inputs; however, the high level must be at least 2.3 V to register as 'high'. With 3.3 V microcontrollers there is no issue, but it is not directly compatible with 1.8 V levels. For lower signals, a buffer or logic level shifter is recommended.
Compared with other modern controllers such as the DRV8825 or BTS7960, what are the objective advantages and disadvantages of the L298?
The L298 is robust, easy to maintain and inexpensive, but it has higher heat dissipation and lower efficiency (~70%) compared with MOSFET drivers such as the DRV8825 (>90%). It does not offer advanced microstepping or integrated smart protection. It is ideal for robust prototypes, but not for projects where energy efficiency or fine control are key.
