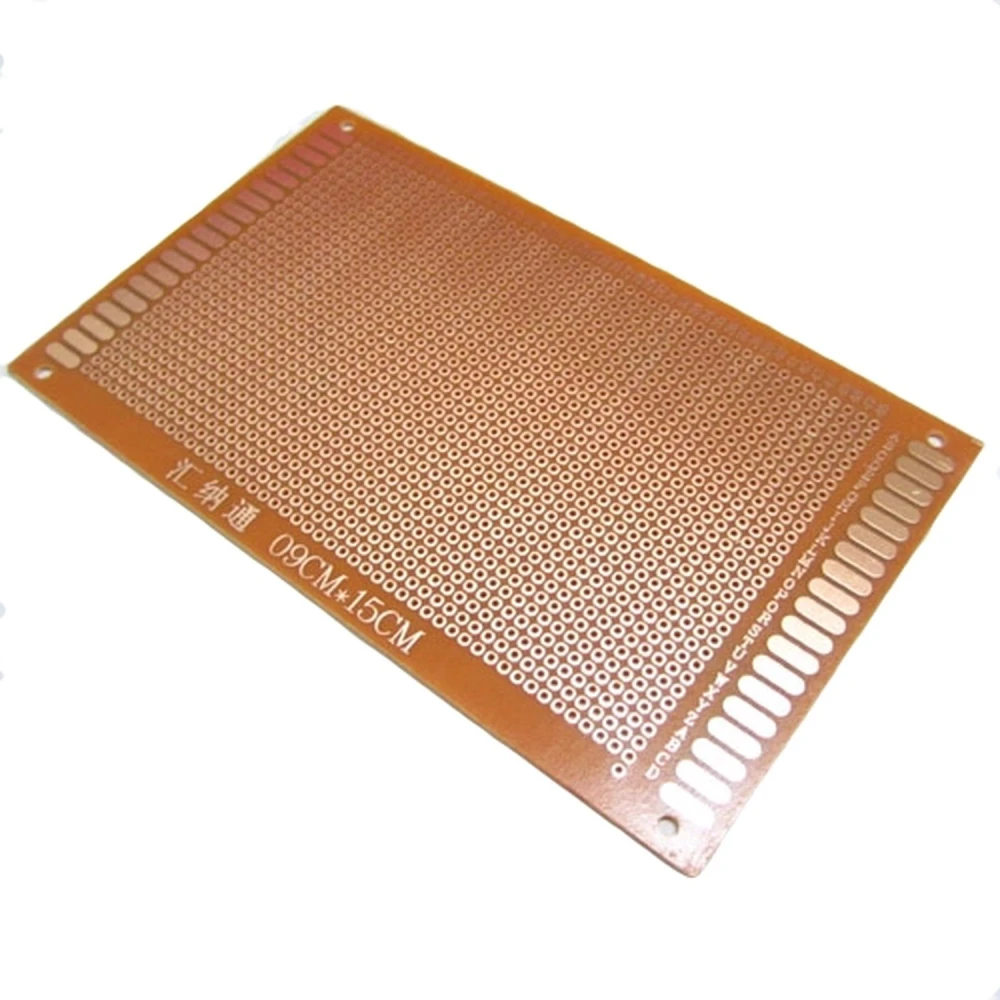

Placa baquelite prototipos 15x9 para projetos eletrónicos de qualidade
Marca: satkit
0,62€
IVA incluído (S/ IVA: 0,50€)
Em stock - Enviado imediatamente
Entrega padrão
Qua, Abr 22 - Sex, Abr 24
Entrega expresso
Seg, Abr 20 - Ter, Abr 21
Devoluções em 30 dias
Devoluções gratuitas em 30 dias
Transação segura
Share:
Entrega grátis
Em encomendas superiores a 60€
Devoluções fáceis
Política de devolução de 30 dias
Pagamento seguro
Checkout 100% seguro
Garantia de qualidade
Apenas produtos originais
A placa baquelite prototipos 15x9 é um componente essencial para quem desenvolve projetos eletrónicos e precisa de uma base resistente e fiável para montar os seus circuitos. Fabricada com uma lâmina de plástico de baquelite, esta placa oferece durabilidade e estabilidade para protótipos e testes.
Características principais:
- Tamanho: 9 x 15 cm, ideal para projetos médios e pequenos.
- Espessura: 1.2 mm, que proporciona rigidez e resistência mecânica.
- Distância entre furos: 2,54 mm, padrão para componentes eletrónicos e compatível com a maioria dos pinos e conectores.
- Diâmetro do furo: 1.0 mm, adequado para soldadura e montagem de componentes.
- Material: Lâmina de plástico de baquelite, conhecida pelo seu isolamento elétrico e resistência térmica.
Usos típicos:
- Montagem de circuitos eletrónicos personalizados para desenvolvimento e testes.
- Prototipagem rápida em projetos de eletrónica DIY e educação.
- Base para soldadura de componentes eletrónicos em trabalhos de reparação ou criação.
Compatibilidade: Esta placa é compatível com componentes eletrónicos padrão que utilizam uma separação de 2,54 mm entre pinos, como resistências, condensadores, circuitos integrados e módulos Arduino.
Graças ao seu design e características, a placa baquelite para protótipos 15x9 é uma ferramenta versátil e prática para engenheiros, técnicos e entusiastas da eletrónica que procuram uma base sólida para os seus projetos.
- Tamanho compacto de 9x15 cm para projetos eletrónicos.
- Espessura de 1.2 mm que oferece rigidez e durabilidade.
- Furos com diâmetro de 1.0 mm para montagem fácil de componentes.
- Distância padrão entre furos de 2,54 mm compatível com componentes comuns.
- Material de baquelite que oferece isolamento elétrico e resistência térmica.
Perguntas e Respostas de Clientes
What is the main material of the board and what advantages does it offer over fibreglass (FR4) boards?
The board is made from bakelite, a phenolic plastic, which makes it light and economical. Although it is less mechanically and thermally resistant than FR4, its ease of cutting and low cost make it suitable for low- to medium-demand prototypes where extreme durability is not the main factor.
What are the exact dimensions, thickness and hole diameter of the board?
The board measures exactly 15 cm x 9 cm, with a thickness of 1.2 mm. The holes have a diameter of 1.0 mm and are spaced 2.54 mm apart (standard 0.1-inch pitch), suitable for most through-hole components.
Does the board support SMD component mounting, or is it only suitable for through-hole (THT) components?
This board is designed exclusively for THT (through-hole) component mounting. It does not have the pads, layout or dimensions suitable for soldering SMD components safely or efficiently.
What are the thermal limits and soldering recommendations to avoid damaging the bakelite?
Bakelite can degrade if exposed to temperatures above 250°C for prolonged periods; it is recommended to use soldering irons between 320°C and 370°C and limit soldering time on each pad to less than 3 seconds to avoid delamination or burning.
Are there any electrical safety standards or restrictions for using this board in high-voltage applications?
This board is not certified under international high-voltage standards (such as IEC or UL for critical applications). It is recommended only for low-voltage applications and educational or prototyping use, not for final installations connected to the mains supply.
What is the main material of the board and what advantages does it offer over fibreglass (FR4) boards?
The board is made from bakelite, a phenolic plastic, which makes it light and economical. Although it is less mechanically and thermally resistant than FR4, its ease of cutting and low cost make it suitable for low- to medium-demand prototypes where extreme durability is not the main factor.
What are the exact dimensions, thickness and hole diameter of the board?
The board measures exactly 15 cm x 9 cm, with a thickness of 1.2 mm. The holes have a diameter of 1.0 mm and are spaced 2.54 mm apart (standard 0.1 inch pitch), suitable for most through-hole components.
Does the board support SMD components, or is it only suitable for through-hole (THT) components?
This board is designed exclusively for through-hole (THT) component mounting. It does not have pads or layout dimensions suitable for soldering SMD components safely or efficiently.
What are the thermal limits and soldering recommendations to avoid damaging the bakelite?
Bakelite can degrade if exposed to temperatures above 250°C for prolonged periods; it is recommended to use soldering irons between 320°C and 370°C and limit soldering time on each pad to less than 3 seconds to avoid delamination or burning.
Are there any electrical safety standards or restrictions for using this board in high-voltage applications?
This board is not certified under international high-voltage standards (such as IEC or UL for critical applications). It is recommended only for low-voltage applications and educational or prototyping use, not for final installations connected to the mains supply.
