Medidor LCR portátil TH2822A para capacitância e impedância 100Hz-10kHz
Marca: Tonghui
IVA incluído (S/ IVA: 155,00€)

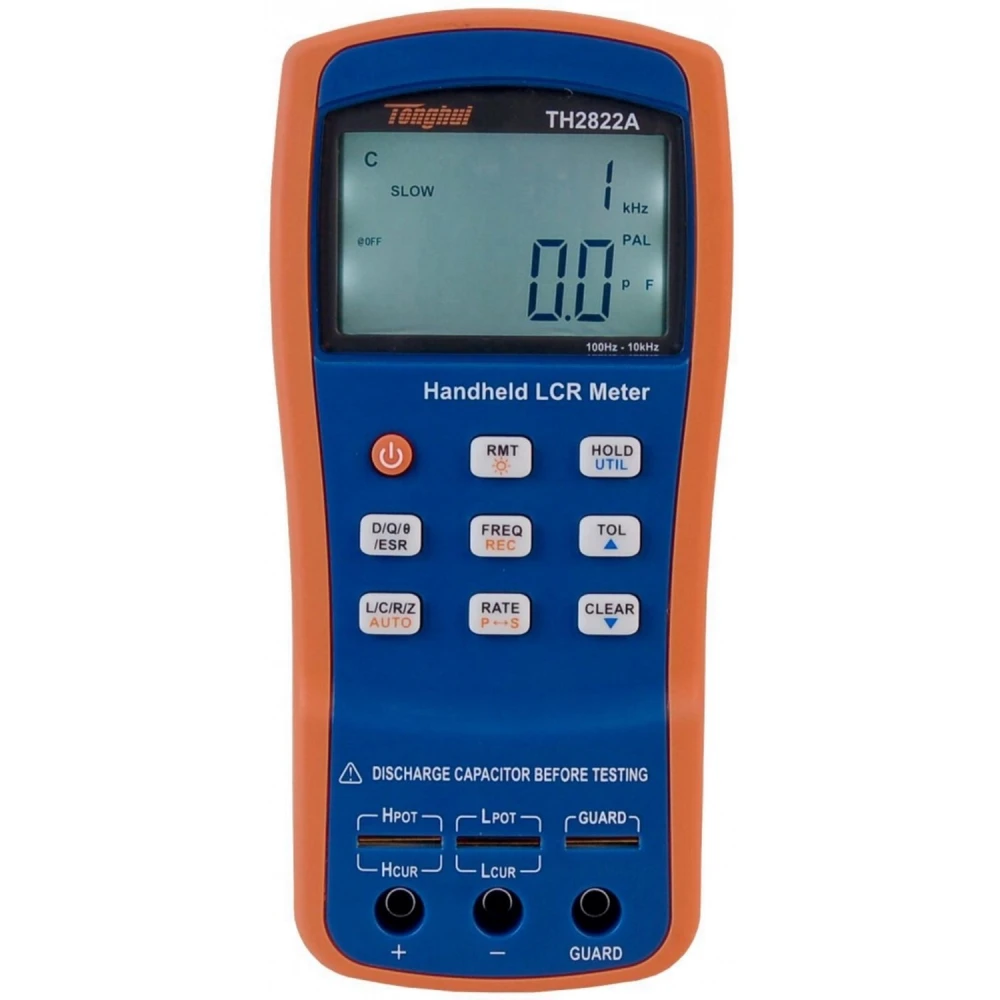

O medidor LCR portátil TH2822A é um instrumento avançado concebido para medir parâmetros elétricos como indutância (L), capacitância (C), resistência (R) e impedância (Z) com elevada precisão. Equipado com um ecrã LCD retroiluminado que mostra simultaneamente parâmetros primários e secundários, este medidor facilita a leitura rápida e clara dos dados.
O seu design compacto e leve, com caixa de duas cores, combina estética e funcionalidade, tornando a utilização cómoda e eficiente. O TH2822A suporta frequências de teste até 10 kHz e oferece uma resolução do fator de dissipação (D) de 0.0001, permitindo medições ultra precisas.
Características principais
- Precisão básica de medição de 0.25%
- Frequência máxima do sinal de teste: 10 kHz
- Resolução de 40,000 contagens para parâmetros primários
- Consumo de energia ultra baixo: típico 25 mA
- Função inteligente Auto LCR para medições automáticas
- Velocidade de medição rápida: até 4 medições por segundo
- Configuração inovadora de terminais: ranhura de teste de 5 terminais e conector banana de 3 terminais
- Correção automática de circuito aberto e curto-circuito
- Indicador de bateria fraca e desligamento automático configurável
- Interface Mini-USB compatível com SCPI para comunicação e controlo remoto
Utilizações típicas
Este medidor é ideal para técnicos e entusiastas que trabalham com componentes eletrónicos, especialmente componentes SMD, permitindo medir com precisão capacitância, impedância e outros parâmetros elétricos essenciais para o diagnóstico e desenvolvimento de circuitos eletrónicos.
Além disso, a sua compatibilidade com pinças Kelvin de 4 terminais (modelos TH26009C e TH26029C) facilita a medição em componentes pequenos e de montagem superficial.
Especificações técnicas
- Parâmetros medidos: L, C, R, Z, D, Q, ESR
- Modos de circuito equivalente: Série e paralelo
- Modos de medição: Manual e automático
- Velocidade de medição: 4 medições/segundo (rápido), 1.5 medições/segundo (lento)
- Modos de tolerância: 1%, 5%, 10%, 20% (20% não disponível para TH2822)
- Proteção de entrada: fusível 0.1A / 250V
- Fonte de alimentação: bateria alcalina de 9V (IEC 6LR61)
- Duração da bateria: até 16 horas com a retroiluminação desligada
- Dimensões: 190mm x 90mm x 41mm
- Peso: 350g
- Condições de operação: 0°C a 40°C, humidade relativa até 90%
- Normas de segurança e EMC: IEC 61010-1:2001; IEC 61326-2-1:2005
Compatibilidade e software
O medidor TH2822A inclui interface Mini-USB para ligação a PC, permitindo comunicação de dados e controlo remoto através do software gratuito FastAccess disponível no site do fabricante.
Estado de disponibilidade
Atualmente este produto encontra-se sem stock. Recomendamos consultar disponibilidade futura ou produtos alternativos na nossa loja.
- Precisão básica de 0.25% para medições fiáveis
- Frequência máxima de teste de 10 kHz para várias aplicações
- Ecrã LCD retroiluminado com visualização dupla de parâmetros
- Consumo energético ultra baixo, até 16 horas de utilização contínua
- Funções automáticas para medição rápida e simples
- Interface Mini-USB para ligação e controlo via PC
- Correção automática de circuito aberto e curto-circuito para maior precisão
- Compatível com pinças Kelvin de 4 terminais para componentes SMD
Perguntas e Respostas de Clientes
Quins components principals puc mesurar amb el LCR Meter TH2822A i quins són els seus rangs de mesura?
El TH2822A permet mesurar inductància (L), capacitat (C) i resistència (R) de components passius. Els rangs típics abasten des de nanohenris (nH) fins a henris (H) per a la inductància, picofarads (pF) fins a milifarads (mF) per a la capacitat, i miliohms (mΩ) fins a megaohms (MΩ) per a la resistència, tot i que els valors exactes depenen de la configuració i de les proves específiques.
Quines opcions de connectivitat i transferència de dades ofereix aquest mesurador per registrar o analitzar resultats en un PC?
El mesurador TH2822A incorpora una interfície USB que facilita la transferència de dades i el control remot des d’un PC, permetent registrar i analitzar resultats mitjançant el programari compatible proporcionat pel fabricant.
Quina precisió de mesura té el TH2822A i en quines condicions varia aquesta especificació?
El TH2822A ofereix una precisió bàsica del 0,25%. Aquesta especificació pot variar en funció del rang seleccionat, la temperatura ambient (normalment garantida al voltant de 23 °C ±5 °C) i el tipus de component sota prova. Fora d’aquestes condicions, la precisió es pot veure lleugerament compromesa.
Quin és el temps d’ús continu amb bateries estàndard i quines alternatives hi ha si es necessita més autonomia?
Amb bateries estàndard, el TH2822A pot funcionar fins a 16 hores d’ús continu. Per a necessitats de més autonomia, la versió TH2822C admet bateries recarregables compatibles, ampliant la durada segons la capacitat d’aquestes.

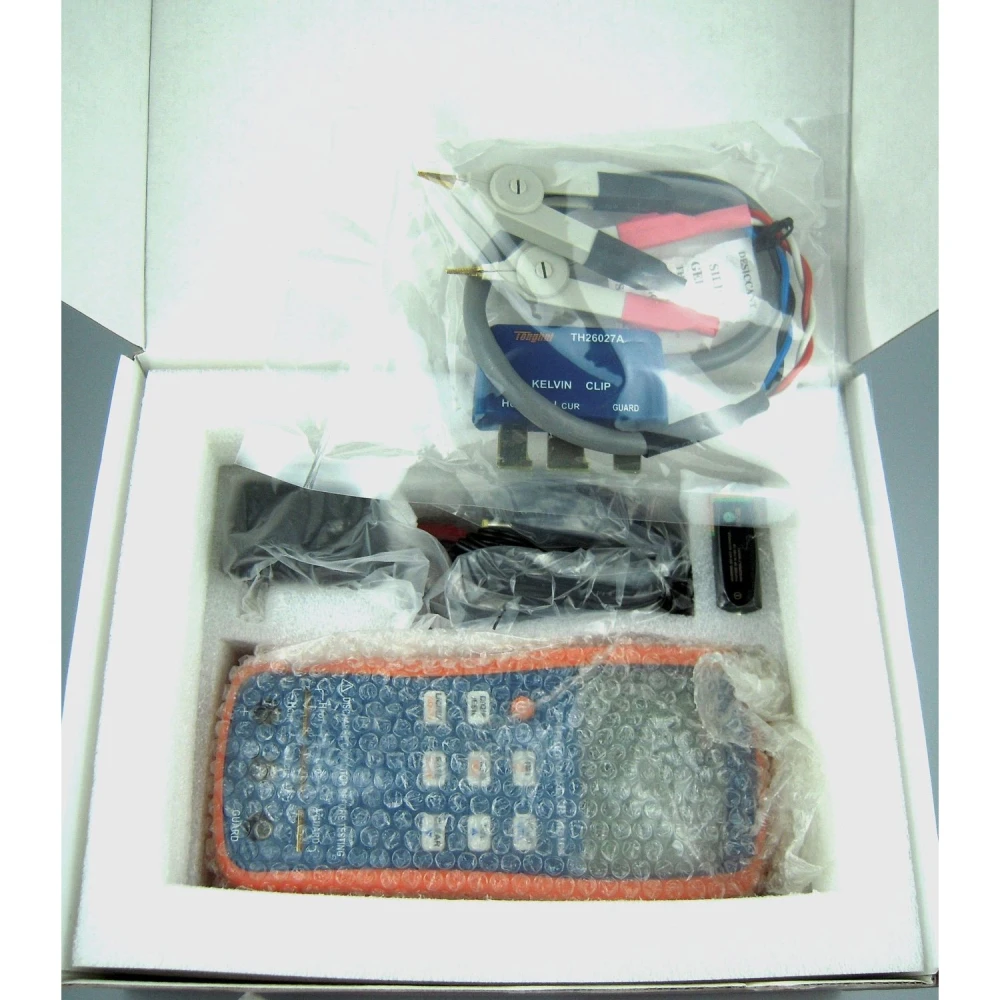

Quin tipus de puntes o accessoris de prova s’inclouen a la caixa i quines opcions hi ha per a SMD?
L’equip pot incloure puntes de prova estàndard i, opcionalment, pinces Kelvin de 4 terminals. Per a la mesura de SMD, es recomanen els models de pinces TH26009C o TH26029C, que són compatibles però potser no venen inclosos en tots els kits; convé verificar el contingut en el moment de comprar.
Which main components can I measure with the TH2822A LCR Meter, and what are its measurement ranges?
The TH2822A can measure inductance (L), capacitance (C) and resistance (R) of passive components. Typical ranges cover from nanohenries (nH) to henries (H) for inductance, picofarads (pF) to millifarads (mF) for capacitance, and milliohms (mΩ) to megaohms (MΩ) for resistance, although exact values depend on the configuration and the specific tests.
What connectivity and data transfer options does this meter offer for recording or analysing results on a PC?
The TH2822A meter includes a USB interface that makes data transfer and remote control from a PC straightforward, allowing results to be recorded and analysed using the manufacturer’s compatible software.
What measurement accuracy does the TH2822A have, and under what conditions does this specification vary?
The TH2822A offers a basic accuracy of 0.25%. This specification may vary depending on the selected range, ambient temperature (typically guaranteed at around 23 °C ±5 °C), and the type of component under test. Outside these conditions, accuracy may be slightly affected.
What is the continuous operating time with standard batteries, and what alternatives are available if longer autonomy is required?
With standard batteries, the TH2822A can operate for up to 16 hours of continuous use. For greater autonomy, the TH2822C version supports compatible rechargeable batteries, extending runtime depending on their capacity.
What type of test probes or accessories are included in the box, and what options are available for SMD?
The equipment may include standard test probes and, optionally, 4-terminal Kelvin clips. For SMD measurement, the TH26009C or TH26029C clip models are recommended; these are compatible but may not be included in all kits, so it is worth checking the contents at the time of purchase.
