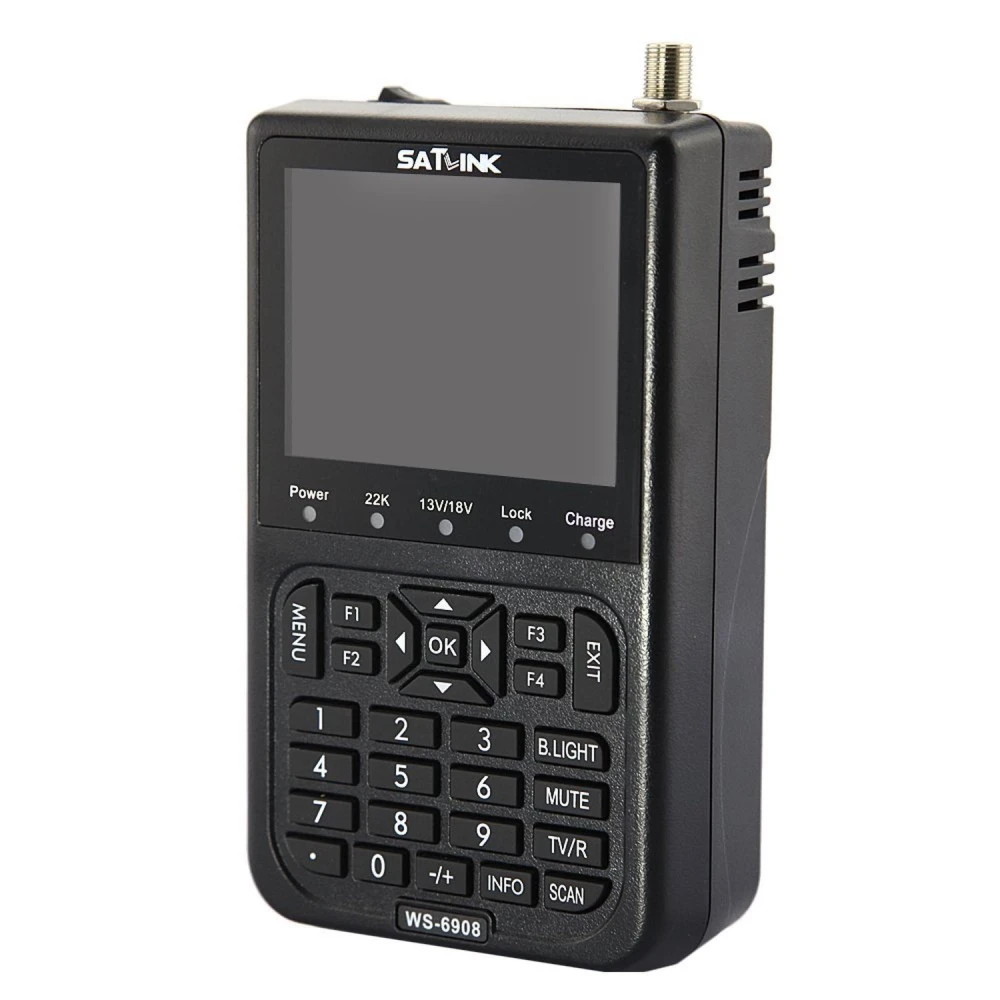

Medidor de satélite Satlink WS-6908 para alinhamento preciso de antenas parabólicas
Marca: Satlink
IVA incluído (S/ IVA: 88,00€)

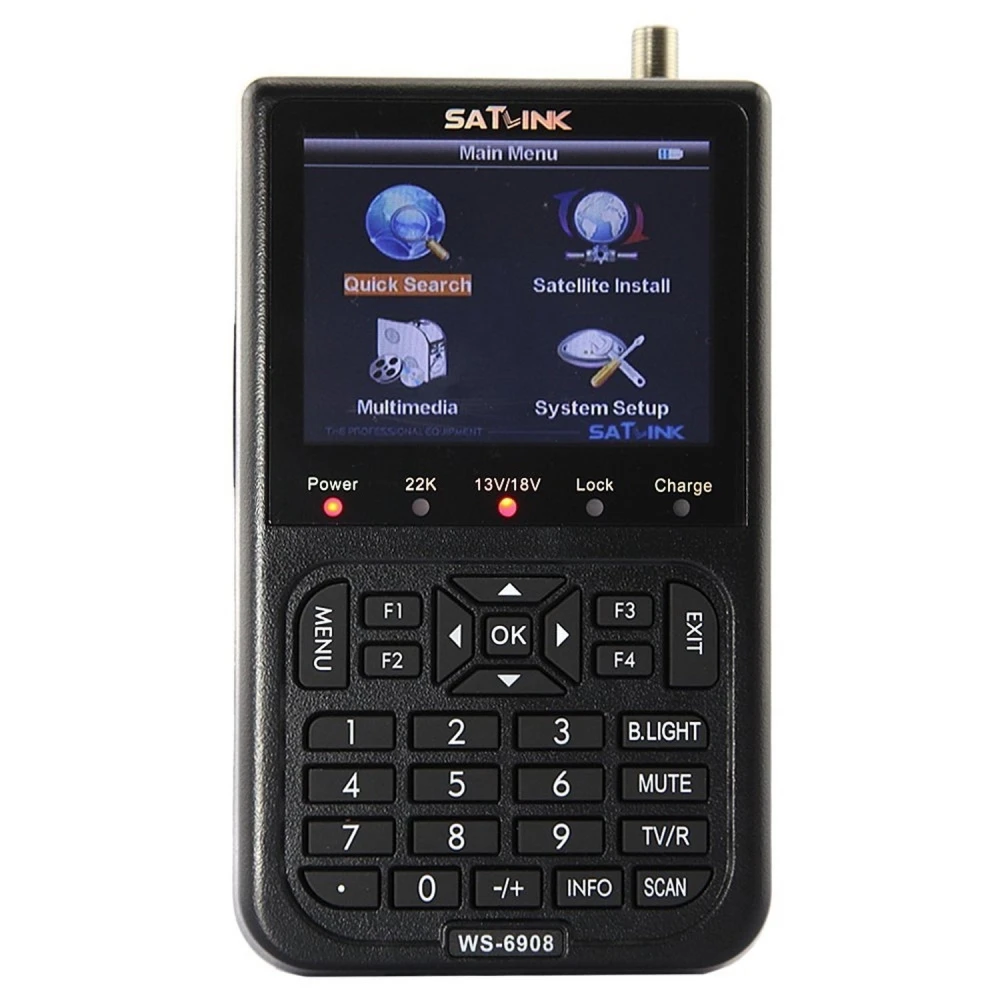

O medidor de satélite Satlink WS-6908 é um dispositivo profissional concebido para facilitar a orientação e o alinhamento de antenas parabólicas com grande precisão. O seu ecrã TFT LCD de 3.5 polegadas permite visualizar claramente os parâmetros do sinal, facilitando o trabalho tanto a instaladores como a técnicos especializados.

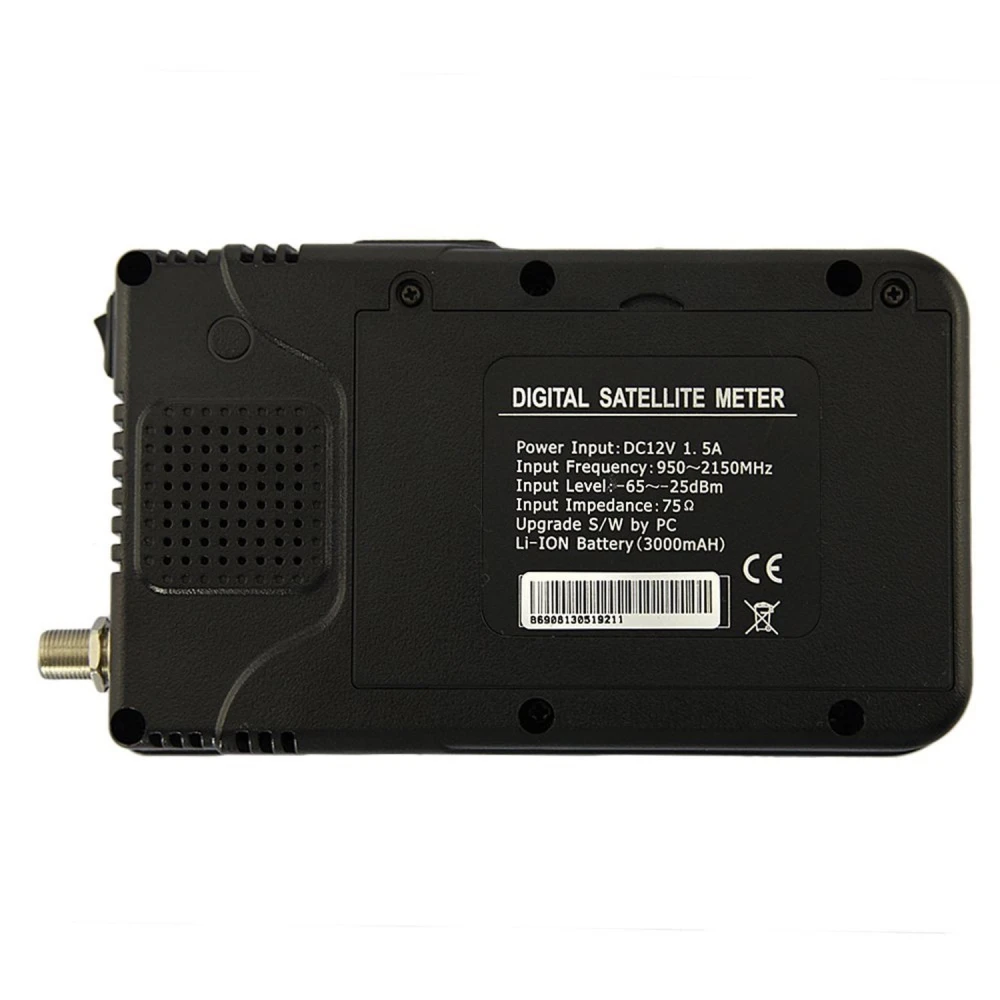

Este medidor suporta uma gama de frequência de entrada de 950 a 2150 MHz e níveis de sinal de -65 dBm até -25 dBm, com uma impedância de entrada de 75 Ω, ideal para a maioria dos sistemas satélite atuais. Além disso, é totalmente compatível com DVB, garantindo a sua utilidade para sistemas digitais modernos.
Características principais:
- Ecrã TFT LCD de 3.5 polegadas para uma visualização clara e detalhada.
- Medição de intensidade e qualidade do sinal, incluindo BER, S/N e potência (PWR).
- Modos de pesquisa Auto, Blind e Manual para se adaptar a diferentes situações de instalação.
- Alarmes acústicos e visuais para indicar o bloqueio correto do sinal.
- Cálculo automático dos ângulos AZ (azimute) e EL (elevação) para uma orientação rápida e precisa.
- Suporte para protocolos DISEqC 1.0, 1.1, 1.2 e tom de 22 KHz, compatível com múltiplas configurações de LNB e comutadores.
- Alimentação para LNB de 13/18 V com corrente máxima de 400 mA.
- Saída e entrada AV para ligar câmaras, LCD ou outros dispositivos auxiliares.
- Altifalante integrado para sinais acústicos e confirmações.
- Bateria de iões de lítio de 8.4V e 3000 mAh que permite até 4 horas de utilização contínua.
- Adaptador de corrente DC 12V/1.5A e porta USB para atualizações de software.
- Proteção automática contra curto-circuitos no LNB para maior segurança do equipamento.
Especificações técnicas:
| Parâmetro | Detalhe |
|---|---|
| Compatibilidade | DVB |
| Conector de entrada | Tipo F, macho |
| Rango de frequência | 950 MHz - 2150 MHz |
| Nível de sinal | -65 dBm a -25 dBm |
| Alimentação LNB | 13/18 V, máximo 400 mA |
| Controlo de interruptor LNB | 22 KHz |
| DiSEqC | Versão 1.0 |
| Processador | 32 bits, 200 MHz |
| Memória SDRAM | 16 Mbyte |
| Memória Flash | 2 Mbyte |
| EEPROM | 8 Kbyte |
| Descodificador de vídeo | MPEG-2 Main Profile @ Main Level |
| Velocidade de dados | Até 15 Mbps |
| Resolução de vídeo | 720x576, 720x480 |
| Formatos de vídeo | PAL / NTSC / SECAM |
| Áudio MPEG | MPEG 1 layers 1 and 2, Mono |
| Taxas de amostragem | 32, 44.1 y 48 KHz |
| Interface de dados | Porta USB |
| Bateria | Li-ion 8.4V / 3000 mAh |
| Tempo máximo de utilização | 4 horas |
| Tamanho | 9.5 x 15.5 x 4.5 cm |
| Peso | 0.5 kg |
Utilizações típicas:
- Orientação e alinhamento de antenas parabólicas para receção satélite.
- Verificação da intensidade e qualidade do sinal em instalações residenciais e profissionais.
- Configuração e ajuste de sistemas com múltiplos LNB e comutadores DiSEqC.
- Atualização e manutenção de equipamentos satélite graças à sua porta USB para software.
Compatibilidade: O Satlink WS-6908 é compatível com a maioria dos sistemas satélite DVB e LNB standard, incluindo configurações com DiSEqC e controlo de tom de 22 KHz, o que o torna adequado para uma ampla gama de instalações satélite.
Nota: Atualmente este produto não está disponível em stock. Recomendamos consultar alternativas ou contactar o nosso serviço de apoio para mais informações.
- Ecrã TFT LCD de 3.5 polegadas para visualização clara
- Gama de frequência de 950 a 2150 MHz compatível com DVB
- Medição precisa da intensidade e qualidade do sinal (BER, S/N, PWR)
- Modos de pesquisa Auto, Blind e Manual para maior versatilidade
- Suporte para protocolos DISEqC 1.0, 1.1, 1.2 e tom 22 KHz
- Bateria Li-ion recarregável para até 4 horas de utilização contínua
- Porta USB para atualizações de software e manutenção
- Proteção automática contra curto-circuitos no LNB
Perguntas e Respostas de Clientes
Quins tipus de satèl·lits i sistemes d'antena són compatibles amb el Medidor Satlink WS-6908?
El Satlink WS-6908 és compatible amb satèl·lits que operen en el rang de freqüència de 950 a 2150 MHz, cosa que cobreix la majoria de satèl·lits de televisió en banda Ku i C. A més, admet sistemes de commutació DISEQC 1.0, 1.1, 1.2, així com l'ús de to de 22 kHz, de manera que és apte per a instal·lacions tant d'antenes motoritzades com fixes. Es recomana verificar que el LNB sigui estàndard i operi dins del rang especificat.
Quines mesures de protecció i seguretat incorpora davant d'errors comuns, com ara un curtcircuit al LNB?
L'equip inclou protecció automàtica contra curtcircuits a la sortida d'alimentació al LNB, desconnectant automàticament l'alimentació per evitar danys. A més, la seva construcció elèctrica segueix patrons típics d'equips portàtils, tot i que no disposa de certificacions IEC explícites, per la qual cosa s'ha de manipular sempre d'acord amb les instruccions del fabricant.
Quina diferència clau ofereix aquest model davant d'altres mesuradors de satèl·lit digitals bàsics?
El WS-6908 destaca davant de models bàsics per integrar una pantalla TFT-LCD de 3,5” per a visualització en temps real, modes de cerca automàtics i manuals, anàlisi avançada de paràmetres com BER, S/N, PWR, i suport per al control de commutadors DISEQC. Això facilita i optimitza l'alineació precisa d'antenes fins i tot en instal·lacions més complexes.
What types of satellites and antenna systems are compatible with the Satlink WS-6908 Meter?
The Satlink WS-6908 is compatible with satellites operating in the 950 to 2150 MHz frequency range, which covers most Ku-band and C-band TV satellites. It also supports DISEQC 1.0, 1.1 and 1.2 switching systems, as well as 22 kHz tone use, so it is suitable for both motorised and fixed antenna installations. It is recommended to check that the LNB is standard and operates within the specified range.
What protection and safety measures does it include against common errors, such as an LNB short circuit?
The unit includes automatic short-circuit protection on the LNB power output, automatically disconnecting the supply to prevent damage. In addition, its electrical construction follows typical portable equipment standards, although it lacks explicit IEC certifications, so it should always be handled in accordance with the manufacturer's instructions.
What key difference does this model offer compared with other basic digital satellite meters?
The WS-6908 stands out from basic models by integrating a 3.5” TFT-LCD screen for real-time viewing, automatic and manual search modes, advanced parameter analysis such as BER, S/N and PWR, and support for DISEQC switch control. This makes precise antenna alignment easier and more efficient, even in more complex installations.
What types of satellites and antenna systems are compatible with the Satlink WS-6908 Meter?
The Satlink WS-6908 is compatible with satellites operating in the 950 to 2150 MHz frequency range, which covers most Ku-band and C-band TV satellites. It also supports DISEQC 1.0, 1.1 and 1.2 switching systems, as well as 22 kHz tone use, so it is suitable for both motorised and fixed antenna installations. It is recommended to check that the LNB is standard and operates within the specified range.
What protection and safety measures does it include against common errors, such as a short circuit in the LNB?
The unit includes automatic short-circuit protection on the LNB power output, disconnecting the power automatically to prevent damage. In addition, its electrical construction follows typical portable equipment patterns, although it lacks explicit IEC certifications, so it should always be handled in accordance with the manufacturer's instructions.
What key difference does this model offer compared with other basic digital satellite meters?
The WS-6908 stands out from basic models by integrating a 3.5” TFT-LCD screen for real-time viewing, automatic and manual search modes, advanced parameter analysis such as BER, S/N and PWR, and support for DISEQC switch control. This makes precise antenna alignment easier and more efficient, even in more complex installations.
Vilka typer av satelliter och antennsystem är kompatibla med Satlink WS-6908-mätaren?
Satlink WS-6908 är kompatibel med satelliter som arbetar i frekvensområdet 950 till 2150 MHz, vilket täcker de flesta TV-satelliter i Ku- och C-bandet. Den stöder dessutom DISEQC 1.0, 1.1 och 1.2 samt användning av 22 kHz-ton, vilket gör den lämplig för både motoriserade och fasta antenninstallationer. Det rekommenderas att kontrollera att LNB är standard och arbetar inom det angivna intervallet.
