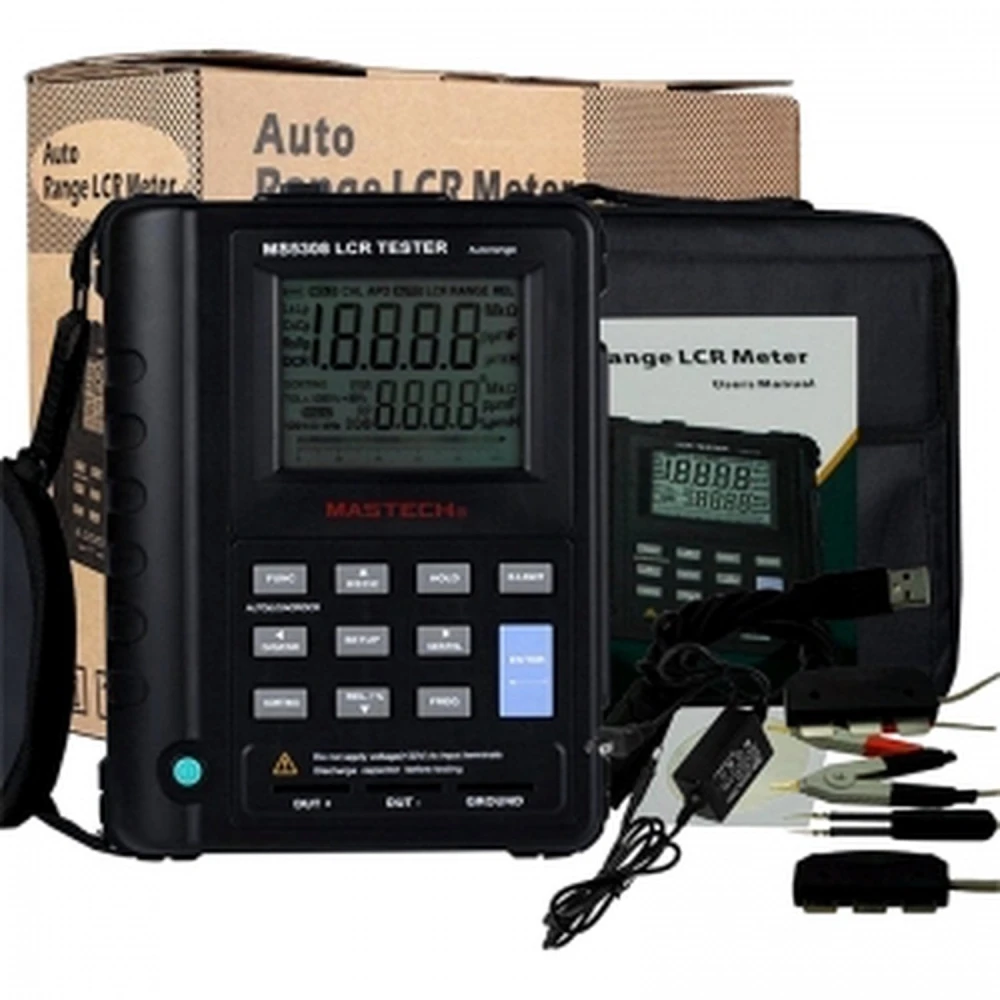

Mastech MS5308 medidor LCR digital profissional
Marca: Mastech
IVA incluído (S/ IVA: 155,00€)
O Mastech MS5308 medidor LCR digital é um instrumento profissional ideal para técnicos e entusiastas que precisam de medir indutância, capacitância e resistência com elevada precisão e rapidez. Este medidor destaca-se pela capacidade de realizar medições tanto em modo AC como DC, ultrapassando as limitações de um multímetro convencional que apenas mede resistência em DC.
Entre as suas principais características incluem-se a identificação automática de componentes, gama de medição automática e uma ampla gama de frequências de teste que chegam até 100 kHz, o que permite realizar testes adaptados a diferentes ambientes e necessidades.
- Medição inteligente automática LCR: facilita a identificação e medição precisa de indutores, condensadores e resistências.
- Duplo ecrã LCD: oferece uma visualização clara com gamas de 19,999 e 1,999 para melhor leitura.
- Modos Série e Paralelo selecionáveis: para maior flexibilidade na medição.
- Parâmetros avançados: inclui Ls, Lp, Cs, Cp com parâmetros D, Q, θ e ESR para análises detalhadas.
- Suporta modo DCR: para medições de resistência contínua.
- Cinco frequências de teste: 100 Hz, 120 Hz, 1 kHz, 10 kHz e 100 kHz, adequadas para várias aplicações.
Este medidor cobre amplas gamas de medição:
- Indutância (L): 200 µH até 2000 H
- Capacitância (C): 2000 pF até 20 mF
- Resistência (R): 20 Ω até 200 MΩ

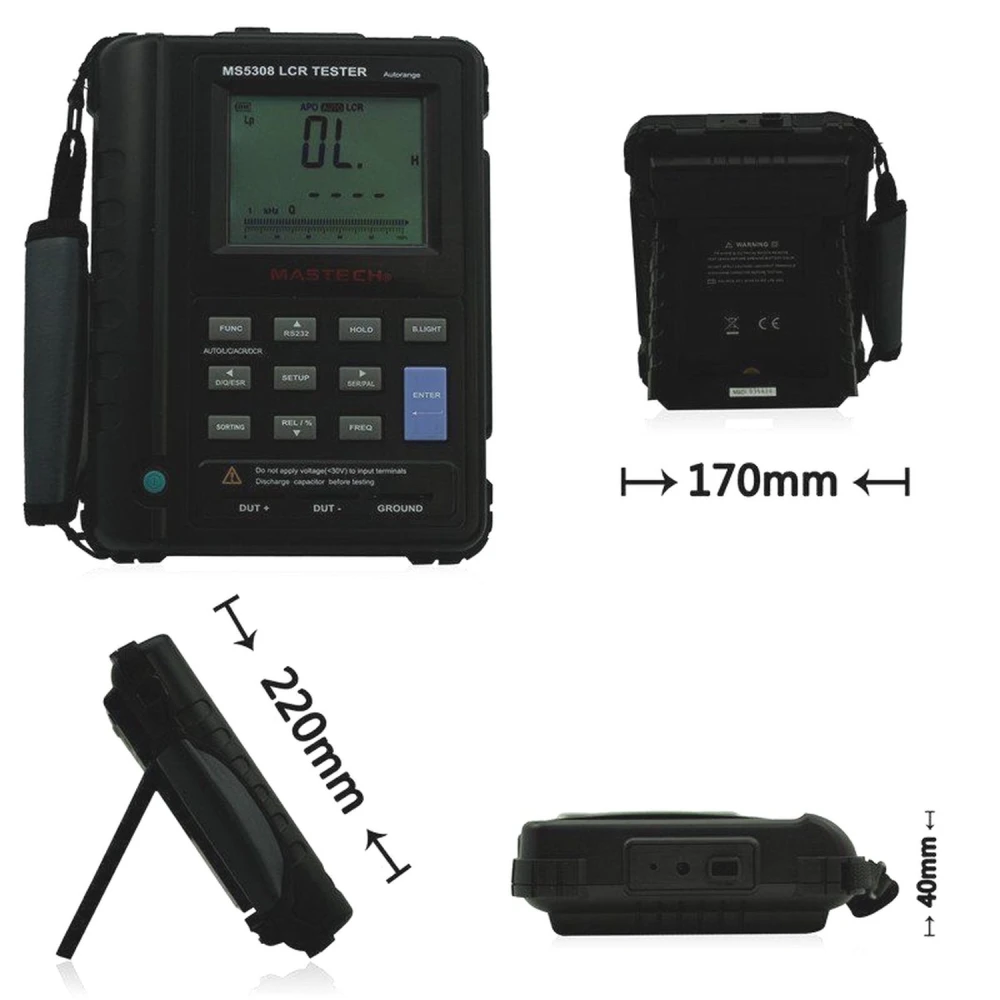

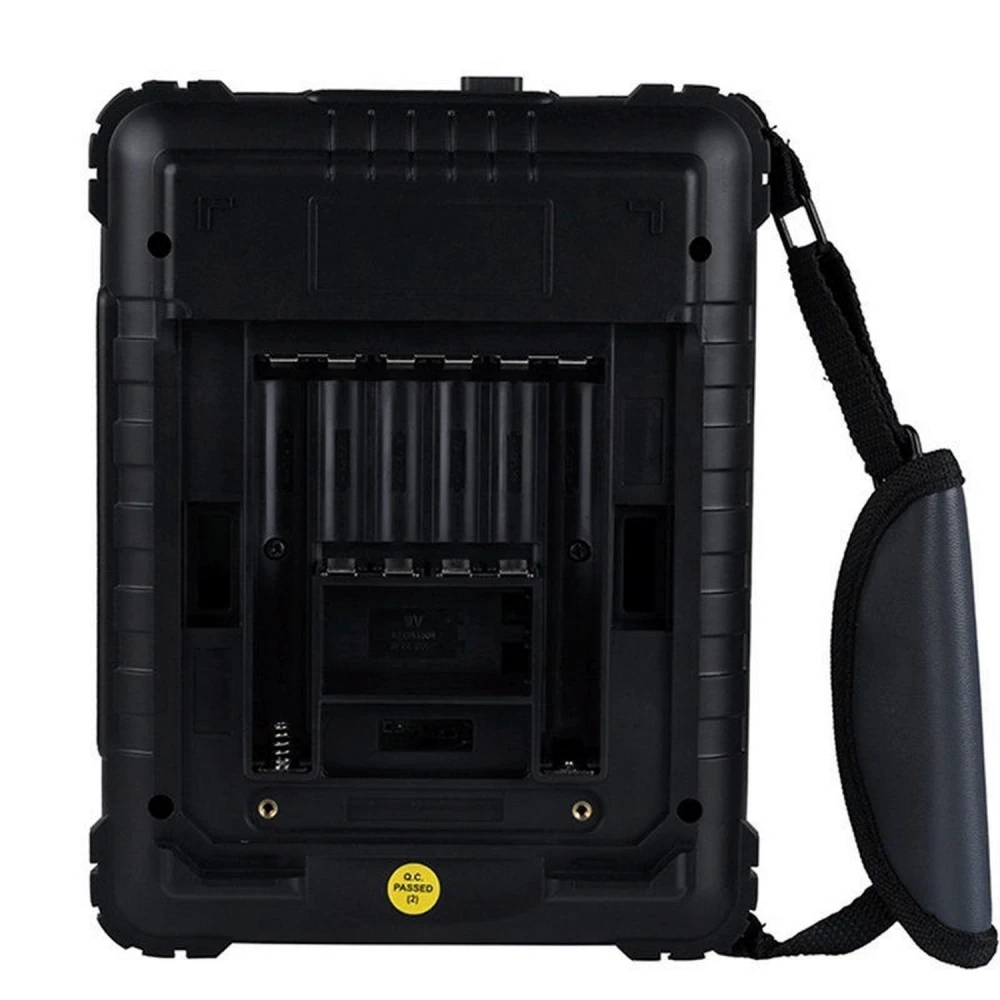

O equipamento funciona com 8 pilhas AA de 1.5 V e uma bateria de 9 V tipo 1604A6LR6 (não incluídas). O seu design compacto e robusto, com dimensões de 224 mm x 172 mm x 59 mm e cor preta, torna-o ideal para utilização em laboratório ou em campo.
Especificações técnicas:
- Precisão de medição consoante a frequência e a gama, com valores desde 0.3% + 5 dígitos até 2.0% + 5 dígitos dependendo do modo e da resistência medida.
- Frequências de teste disponíveis: 100/120 Hz, 1 kHz, 10 kHz e 100 kHz.

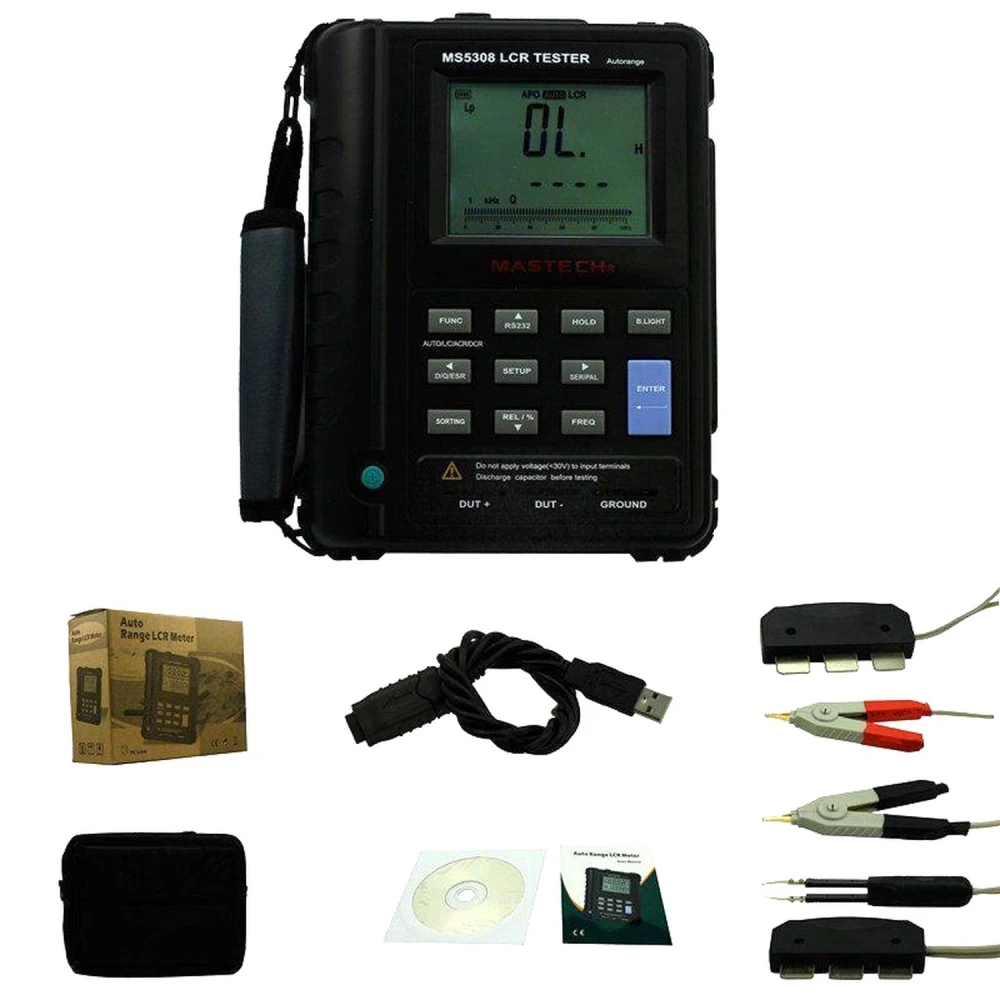

Conteúdo da embalagem:
- 1 x Medidor de ponte digital MS5308 LCR profissional
- 1 x Clip de teste Kelvin (par)
- 1 x Sonda de teste SMD
- 1 x Linha de dados IR
- 1 x CD com software
- 1 x Bolsa de transporte
- 1 x Manual de utilizador em inglês
Este medidor é compatível com uma ampla gama de componentes eletrónicos e é uma ferramenta indispensável para profissionais de eletrónica, reparação, desenvolvimento e testes de circuitos.
Nota: Atualmente o produto está esgotado. Recomendamos consultar alternativas ou subscrever para receber notificações de reposição.
- Medição automática inteligente LCR para indutância, capacitância e resistência
- Duplo ecrã LCD com gamas 19,999 / 1,999 para leitura clara
- Modos Série e Paralelo selecionáveis para maior flexibilidade
- Parâmetros avançados LsLp / CsCp com D / Q / θ / ESR
- Suporta modo DCR para medição de resistência contínua
- Cinco frequências de teste: 100/120 Hz, 1 kHz, 10 kHz, 100 kHz
- Gamas de medição: L 200uH-2000H, C 2000pF-20mF, R 20Ω-200MΩ
- Alimentação com 8 pilhas AA e 1 bateria 9V (não incluídas)
- Inclui clip Kelvin, sonda SMD, linha IR, CD software, bolsa e manual
Perguntas e Respostas de Clientes
Quin rang de valors pot mesurar el Mastech MS5308 en inductància, capacitat i resistència, i amb quina precisió?
El Mastech MS5308 pot mesurar inductàncies des de 200 µH fins a 2000 H, capacitats des de 2000 pF fins a 20 mF, i resistències des de 20 Ω fins a 200 MΩ. La seva precisió varia segons el rang i la freqüència utilitzada; típicament, en resistències de 10 Ω a 100 kΩ, la precisió és de ±0,3% + 5 dígits, disminuint a ±2,0% + 5 dígits en el rang superior (20 MΩ a 200 MΩ).
Quines diferències funcionals hi ha entre aquest mesurador LCR i un multímetre digital estàndard?
El MS5308 pot mesurar capacitat, inductància i resistència tant en corrent altern (AC) com en corrent continu (DC), i ofereix modes sèrie/paral·lel, selecció automàtica de components i mesura a diferents freqüències de prova (100/120 Hz, 1 kHz, 10 kHz, 100 kHz). Un multímetre típic mesura resistència només en DC i no ofereix rangs ni paràmetres específics per a inductància o capacitat en AC. Això fa que el MS5308 sigui més adequat per a l’anàlisi professional de components passius.
Quins tipus de connectors inclou l’equip i és compatible amb components muntats en placa (SMD)?
El MS5308 normalment inclou cables de prova tipus banana i puntes o pinces tipus cocodril, a més d’adaptadors per a components SMD. És compatible amb la mesura tant de components discrets com muntats en placa, però la precisió pot variar amb els components SMD més petits a causa de la manipulació i el contacte. Convé revisar si la caixa inclou l’adaptador SMD específic.
Quines són les recomanacions de manteniment i quina és la vida útil estimada de l’instrument en ús regular?
Es recomana emmagatzemar el MS5308 en un entorn sec, evitar cops i netejar-lo amb un drap suau sense dissolvents. Canvieu les bateries (8x AA i 1x 9V) quan la pantalla indiqui baix voltatge. La vida útil depèn de l’ús i la cura, però en condicions normals pot superar els 5 anys sense pèrdua significativa de precisió si es manipula i s’emmagatzema correctament.
L’instrument compleix amb normatives de seguretat elèctrica per a laboratori, i hi ha riscos específics en el seu ús?
El MS5308 està dissenyat per a la mesura de components passius de baixa tensió, de manera que els riscos elèctrics són mínims. Tanmateix, no s’ha d’utilitzar per mesurar components connectats a circuits energitzats. No s’especifiquen certificacions de seguretat IEC o CE a la informació tècnica bàsica, així que es recomana confirmar la documentació si és crític per a ús en laboratoris certificats.
What measurement ranges can the Mastech MS5308 cover for inductance, capacitance and resistance, and with what accuracy?
The Mastech MS5308 can measure inductance from 200 µH to 2000 H, capacitance from 2000 pF to 20 mF, and resistance from 20 Ω to 200 MΩ. Its accuracy varies depending on the range and frequency used; typically, for resistances from 10 Ω to 100 kΩ, accuracy is ±0.3% + 5 digits, decreasing to ±2.0% + 5 digits in the upper range (20 MΩ to 200 MΩ).
What functional differences are there between this LCR meter and a standard digital multimeter?
The MS5308 can measure capacitance, inductance and resistance in both alternating current (AC) and direct current (DC), and offers series/parallel modes, automatic component selection and measurement at different test frequencies (100/120 Hz, 1 kHz, 10 kHz, 100 kHz). A typical multimeter measures resistance only in DC and does not offer specific ranges or parameters for inductance or capacitance in AC. This makes the MS5308 more suitable for professional analysis of passive components.
What types of connectors does the unit include, and is it compatible with surface-mounted components (SMD)?
The MS5308 normally includes banana test leads and probes or crocodile clips, as well as adapters for SMD components. It is compatible with measuring both discrete and board-mounted components, but accuracy may vary with smaller SMD components due to handling and contact. It is worth checking whether the box includes the specific SMD adapter.
What are the maintenance recommendations, and what is the estimated service life of the instrument under regular use?
It is recommended to store the MS5308 in a dry environment, avoid impacts and clean it with a soft cloth without solvents. Replace the batteries (8x AA and 1x 9V) when the display indicates low voltage. Service life depends on use and care, but under normal conditions it can exceed 5 years without significant loss of accuracy if handled and stored properly.
Does the instrument comply with electrical safety standards for laboratory use, and are there any specific risks in use?
The MS5308 is designed for low-voltage passive component measurement, so electrical risks are minimal. However, it must not be used to measure components connected to live circuits. No IEC or CE safety certifications are specified in the basic technical information, so it is advisable to confirm documentation if this is critical for use in certified laboratories.
