Osciloscópio Hantek 6022BL USB Digital 16 Canais 20 MHz para PC

O Osciloscópio Hantek 6022BL é um dispositivo digital USB concebido para profissionais e entusiastas da eletrónica que necessitam de um equipamento compacto, portátil e potente para análise e medição de sinais. Este osciloscópio combina funções de armazenamento digital e um analisador lógico de 16 canais, facilitando o diagnóstico e o desenvolvimento em sistemas eletrónicos e digitais.

O seu estojo em alumínio anodizado oferece durabilidade e proteção, enquanto a sua interface USB 2.0 standard permite uma ligação simples sem necessidade de cabos de alimentação adicionais, funcionando diretamente com computadores portáteis ou de secretária.

Características principais

• Canais: 2 canais para osciloscópio e 16 canais para analisador lógico.
• Largura de banda: 20 MHz, adequado para uma ampla gama de aplicações eletrónicas.
• Velocidade de amostragem: 48 MS/s em tempo real, garantindo precisão na captura de sinais.
• Resolução vertical: 8 bits para uma visualização clara e detalhada das formas de onda.
• Intervalo de ganho: 20 mV a 5 V em 8 passos, adaptável a diferentes níveis de sinal.
• Impedância de entrada: 1 MΩ com 25 pF, standard para medições precisas.
• Proteção de entrada: Diode clamping para proteger o equipamento contra sobrecargas.
• Modos de disparo: Auto, Normal e Single com ajuste de nível e inclinação (+/-) para um controlo total da captura.
• Compatibilidade: Compatível com sistemas Windows 2000, NT, XP, Vista e Windows 7.
• Funções matemáticas: FFT, soma, subtração, multiplicação e divisão para análise avançada de sinais.
• Visualização: Mostra formas de onda com opções de média, persistência e intensidade.
• Software incluído: CD com software e drivers, manual de utilizador e cabo USB para ligação imediata.

Utilizações típicas

Este osciloscópio é ideal para técnicos, engenheiros e estudantes que trabalham com circuitos eletrónicos, desenvolvimento de hardware, reparação e diagnóstico de sistemas digitais e analógicos. O seu analisador lógico de 16 canais permite examinar sinais digitais complexos, enquanto a sua capacidade de armazenamento digital facilita a análise detalhada e a documentação.

Compatibilidade e portabilidade

O Hantek 6022BL foi concebido para funcionar com PCs com Windows, permitindo a sua utilização em ambientes de laboratório ou no terreno graças ao seu tamanho compacto e peso reduzido. A ligação USB elimina a necessidade de fontes de alimentação externas, aumentando a comodidade e a flexibilidade de utilização.

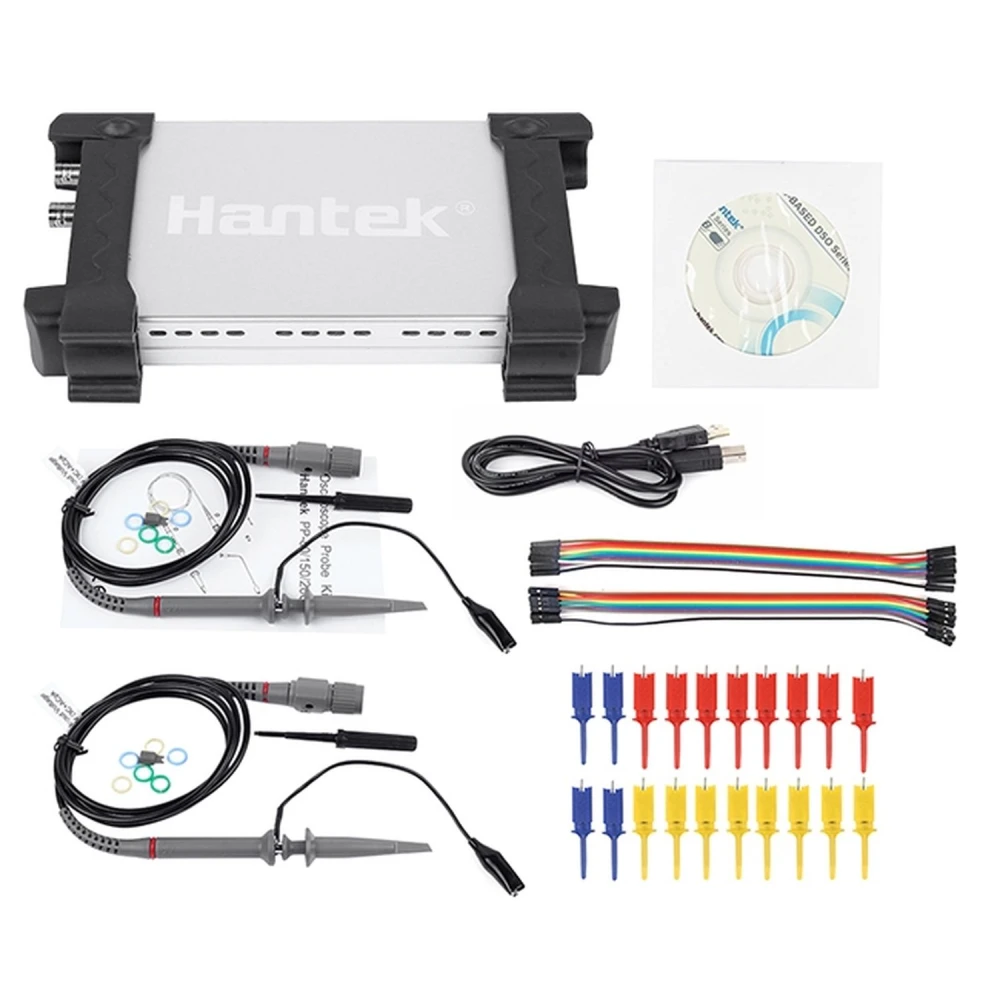

Conteúdo da embalagem

• Osciloscópio digital baseado em PC Hantek USB
• Software e drivers em CD
• 2 sondas de clip
• Cabo USB para ligação

Este equipamento é uma solução profissional e acessível para quem procura um osciloscópio digital e analisador lógico USB fiável, com funções avançadas e facilidade de utilização.

• 2 canais para osciloscópio e 16 canais para analisador lógico
• Largura de banda de 20 MHz para sinais precisos
• Velocidade de amostragem de 48 MS/s em tempo real
• Resolução vertical de 8 bits para detalhes claros
• Intervalo de ganho de 20mV a 5V em 8 passos
• Impedância de entrada de 1 MΩ e 25 pF
• Modos de disparo Auto, Normal e Single com ajuste de nível
• Funções matemáticas: FFT, soma, subtração, multiplicação e divisão
• Compatível com Windows 2000/NT/XP/Vista/7
• Inclui software, manual, sondas e cabo USB
