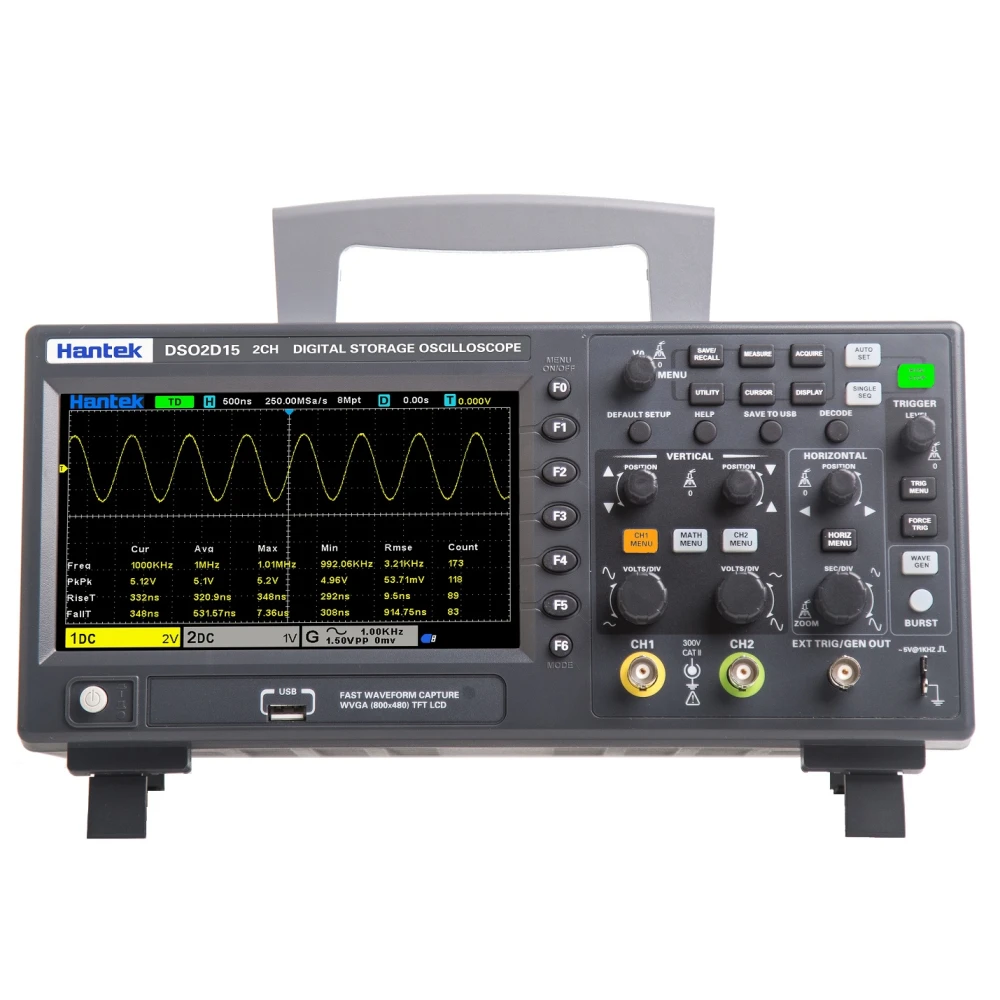

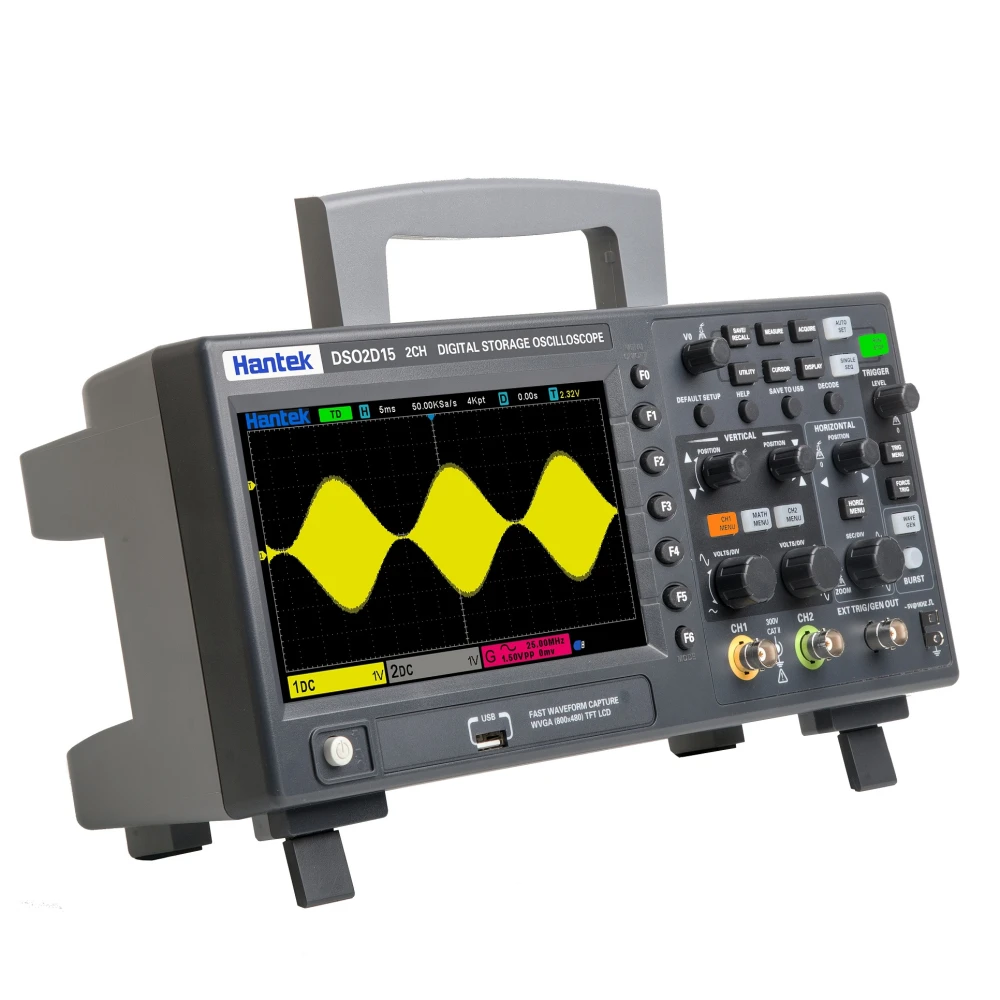

Hantek DSO2D15 Osciloscópio Digital 2 Canais 150 MHz com Gerador de Funções
Marca: Hantek
IVA incluído (S/ IVA: 245,00€)
Descontos por quantidade
| Quantidade | Preço | Guardar |
|---|---|---|
| 25+ | 276,75€ | -8% |
Hantek DSO2D15 Osciloscópio Digital 2 Canais 150 MHz com Gerador de Funções
O Hantek DSO2D15 é um osciloscópio digital compacto e potente, concebido para profissionais e entusiastas da eletrónica que necessitam de precisão e versatilidade nas suas medições. Com uma largura de banda de 150 MHz e dois canais independentes, permite a visualização e análise simultânea de múltiplos sinais.
Características principais:
- Dois canais digitais para análise simultânea de sinais.
- Largura de banda de 150 MHz, ideal para aplicações de eletrónica avançada.
- Gerador de funções incorporado para testes e simulações de sinais.
- Ecrã TFT a cores de 7 polegadas que oferece uma visualização clara e detalhada.

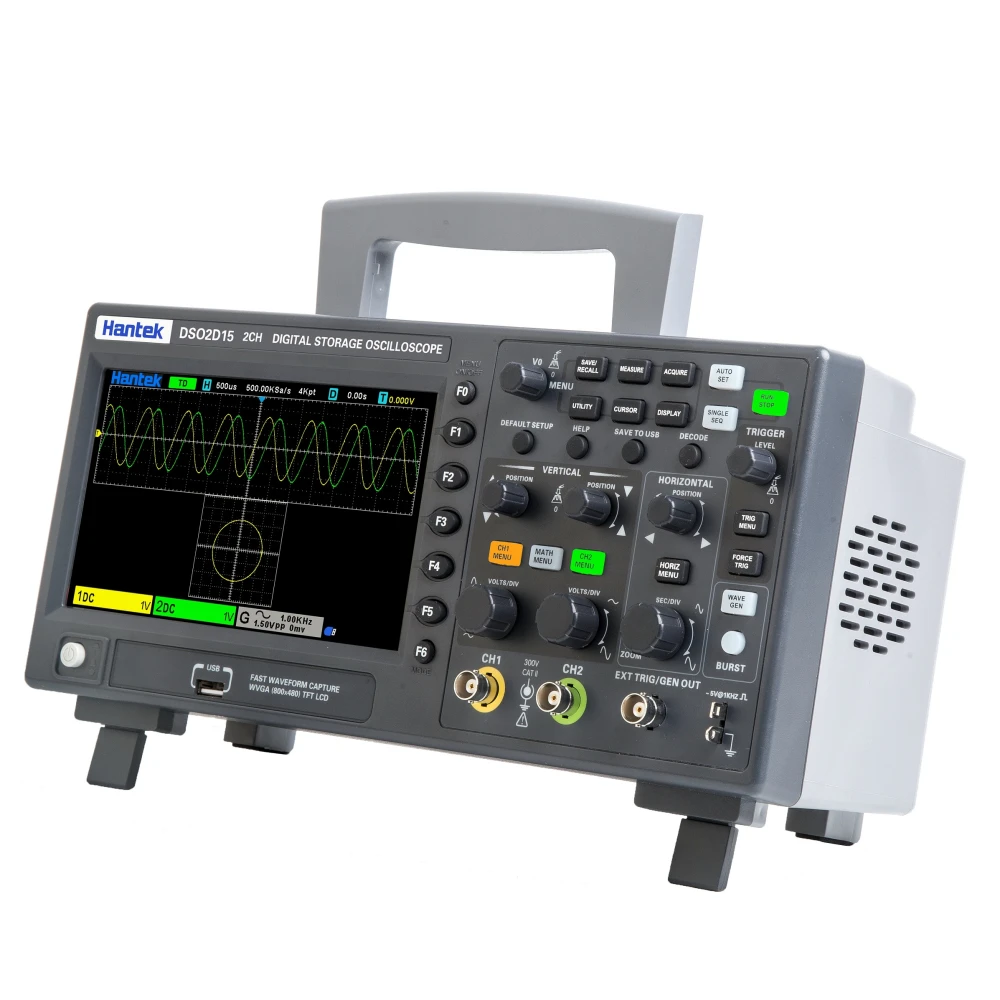

- Ligação USB para exportar dados para PC ou memória USB, facilitando a análise e o armazenamento.
- Voltímetro integrado para medir tensões de CA e CC até 300 VRMS.
- Sem ventoinha, o que garante um funcionamento silencioso.
- Memória de registo de 4Mpts por canal para capturas prolongadas.
- Modos de disparo avançados que incluem automático, normal e singular, além de disparos específicos para protocolos como CAN, LIN, IIC, SPI e UART.
- Funções matemáticas como soma, subtração, multiplicação, divisão e análise FFT para um diagnóstico completo.
- Conformidade com a norma EN61010 300V CAT II, assegurando qualidade e segurança nas medições.
Especificações técnicas:
- Amostragem: 1 Gigasample por segundo (Gsps).
- Resolução vertical: 12 bits.
- Base de tempo: desde 2 ns até 1000 s por divisão.
- Impedância de entrada: 1 MΩ / 20 pF.

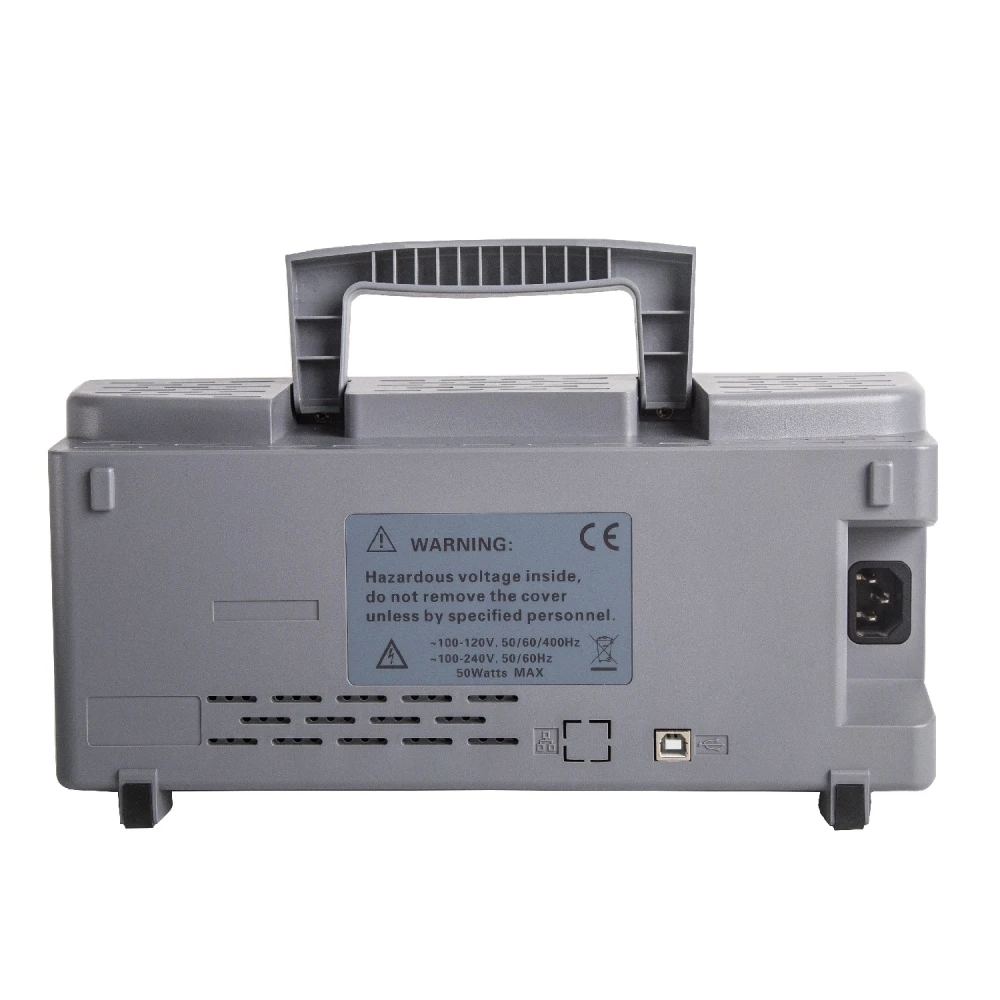

- Fonte de alimentação: 100-120V CA, 45-440 Hz e 120-240V CA, 45-66 Hz.
- Dimensões: 318 x 110 x 150 mm.
- Peso: 1.9 kg.
- Temperatura de trabalho: 0 a 50 °C.
- Tempo de subida: ≤ 2.4 ns.
Utilizações típicas:
- Diagnóstico e reparação de circuitos eletrónicos.
- Desenvolvimento e testes em laboratório de engenharia.
- Controlo de qualidade na produção eletrónica.
- Análise de protocolos digitais como I2C, SPI, RS232/UART, CAN e LIN.
- Medição e análise de sinais analógicos e digitais.
Compatibilidade e acessórios incluídos:
- Compatível com software para PC para análise avançada e armazenamento de dados.
- Inclui cabo USB, cabo de alimentação, sonda osciloscópica com divisor 10:1, cabos BNC para pinça de crocodilo e certificado de calibração do fabricante.
Nota importante: Este produto encontra-se atualmente sem stock. Pode solicitar uma notificação para ser informado quando voltar a estar disponível.
- Osciloscópio digital de 2 canais com largura de banda de 150 MHz
- Gerador de funções integrado para testes de sinal
- Ecrã TFT a cores de 7 polegadas para visualização clara
- Ligação USB para exportar dados para PC ou memória USB
- Voltímetro para medição de tensões CA e CC até 300 VRMS
- Sem ventoinha, funcionamento silencioso
- Memória de registo de 4Mpts por canal
- Modos de disparo avançados e análise de protocolos digitais
- Funções matemáticas e análise FFT integradas
- Inclui cabos, sonda e certificado de calibração
Perguntas e Respostas de Clientes
Que vantagens oferece o gerador de funções integrado face a usar um gerador externo com o Hantek DSO2D15?
O gerador de funções integrado permite gerar sinais standard (senoidal, quadrado, etc.) diretamente a partir do próprio osciloscópio, reduzindo a necessidade de equipamento adicional e poupando espaço. No entanto, a amplitude e a variedade de formas de onda disponíveis costumam ser inferiores às de geradores dedicados. É ideal para testes rápidos e educativos, embora possa ser insuficiente para aplicações de alta precisão.
Quais são as dimensões e o peso do Hantek DSO2D15 e o que inclui a caixa na compra?
O Hantek DSO2D15 mede aproximadamente 313 mm x 108 mm x 142 mm e pesa 2,1 kg. Na caixa incluem-se normalmente o osciloscópio, cabos de alimentação, duas sondas de teste, manual do utilizador e cabo USB. É recomendável consultar o distribuidor para confirmar o conteúdo exato consoante a região.
Qual é a frequência máxima de amostragem e que limitações práticas tem ao capturar sinais rápidos?
O aparelho oferece uma frequência máxima de amostragem de 1 GSa/s em modo de canal único. Se forem usados ambos os canais em simultâneo, esta taxa pode diminuir. Para sinais próximos de 150 MHz, a precisão na reconstrução depende do comprimento de memória (4 Mpts/ch) e do ajuste da base de tempo. Isto permite capturar detalhes em transientes rápidos, embora picos extremamente breves possam ser limitados pela largura de banda do canal analógico.
Que manutenção periódica requer este osciloscópio e qual é o seu tempo de vida útil estimado?
O DSO2D15 não utiliza ventoinha e tem componentes eletrónicos selados, pelo que apenas requer limpeza externa ocasional e evitar pó e humidade. O tempo de vida útil típico para equipamentos semelhantes é de 5 a 10 anos, dependendo da utilização e das condições ambientais. Recomenda-se calibração anual para aplicações de alta precisão.
Que tipo de sinais pode analisar o Hantek DSO2D15?
Pode analisar sinais analógicos e digitais, incluindo protocolos como I2C, SPI, RS232/UART, CAN e LIN.
O osciloscópio tem ligação para exportar dados?
Sim, dispõe de ligação USB para exportar resultados para PC ou memória USB.
Qual é a tensão máxima que pode medir?
Pode medir tensões até 300 VRMS em corrente alternada e contínua.
Está disponível atualmente para compra?
Atualmente o produto está sem stock, mas pode solicitar aviso para ser notificado quando estiver disponível.
Inclui acessórios?
Sim, inclui cabo USB, cabo de alimentação, sonda com divisor 10:1, cabos BNC para pinça de crocodilo e certificado de calibração.
