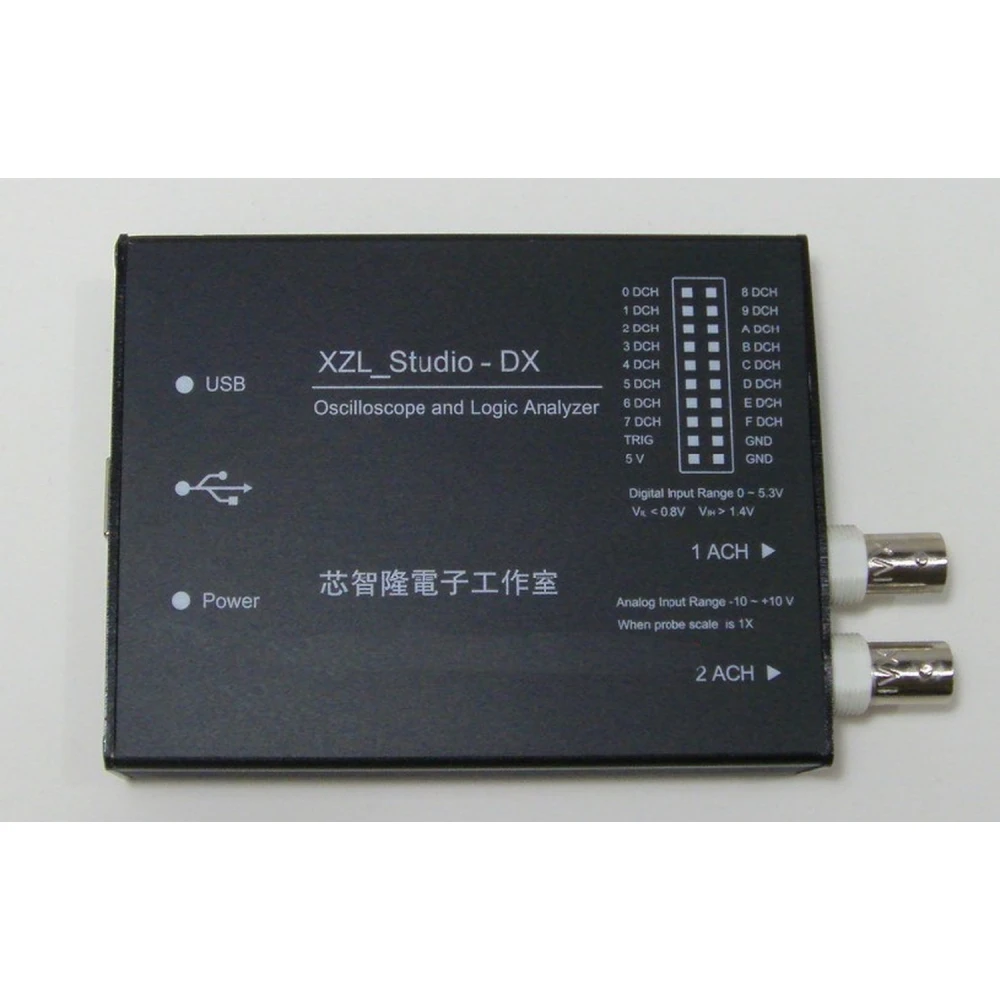

Analisador lógico e Osciloscópio USB XZL Studio DX para Windows

Marca: XZL

Seja o primeiro a avaliar este produto

110,70€

IVA incluído (S/ IVA: 90,00€)

Entrega padrão Qua, Abr 22 - Sex, Abr 24

Entrega expresso Seg, Abr 20 - Ter, Abr 21

Devoluções em 30 dias

Devoluções gratuitas em 30 dias

Transação segura

Entrega grátis Em encomendas superiores a 60€

Devoluções fáceis Política de devolução de 30 dias

Pagamento seguro Checkout 100% seguro

Garantia de qualidade Apenas produtos originais

O Analisador lógico e Osciloscópio USB XZL Studio DX é uma ferramenta multifunções programável concebida para PC com Windows, que combina um osciloscópio digital de 2 canais, um analisador lógico de 16 canais, um descodificador de protocolos e um gerador de sinal digital num único dispositivo compacto e fácil de usar.

Este equipamento é ideal para engenheiros eletrónicos, técnicos, estudantes e entusiastas que necessitam de um instrumento versátil para a análise e diagnóstico de circuitos digitais e analógicos.

Características principais

16 canais digitais bidirecionais e 2 canais analógicos para uma análise completa de sinais mistos.
Descodificação em tempo real de buses de comunicação como SPI, Serial, I2C, I2S, Async, USB Full y Low Speed, SMBus, 1-Wire, Parallel e CAN.
Osciloscópio e analisador lógico com armazenamento digital que permite capturar e analisar sinais complexos.
Software potente com descodificadores integrados para facilitar a interpretação de dados.
Funções adicionais como gerador de sinais digitais, registador de dados (data logger), voltímetro, contador de frequência, controlador de bus I2C, gerador de frequência, controlador PWM e contador de pulsos.
API para desenvolvimento personalizado e controlo remoto do dispositivo.

Especificações técnicas

Canais digitais: 16 bidirecionais
Canais analógicos: 2
Probes incluidos: 2 sondas DSO p6020 de 20MHz, 4 sondas lógicas de cores
Conectividade: USB para ligação a PC Windows
Acessórios: cabo USB, cabo analisador lógico de 20 pinos

Utilizações típicas

Este dispositivo é perfeito para:

Diagnóstico e análise de circuitos digitais e analógicos em laboratórios e oficinas.
Desenvolvimento e depuração de sistemas embebidos e microcontroladores.
Ensino de eletrónica e telecomunicações para estudantes e professores.
Monitorização e descodificação de protocolos de comunicação em projetos eletrónicos.

Compatibilidade

Compatível com sistemas operativos Windows, este analisador e osciloscópio USB integra-se facilmente em ambientes de trabalho que exijam análise detalhada de sinais digitais e analógicos.

Conteúdo da embalagem

1 dispositivo XZL Studio DX
2 sondas DSO p6020 de 20MHz
1 cabo USB
1 cabo analisador lógico de 20 pinos
4 sondas lógicas de cores

Nota: Atualmente o produto encontra-se fora de stock.

16 canais digitais bidirecionais e 2 canais analógicos para análise completa
Descodificação em tempo real de buses SPI, I2C, USB, CAN, entre outros
Osciloscópio digital e analisador lógico com armazenamento integrado
Funções adicionais: gerador de sinal, voltímetro, contador de frequência e mais
Inclui sondas DSO p6020 de 20MHz, cabo USB e acessórios para ligação e medição

Perguntas e Respostas de Clientes

Quais são as especificações físicas do XZL Studio DX e o que inclui exatamente a caixa?

A embalagem inclui 1 unidade XZL Studio DX, 2 sondas DSO p6020 de 20 MHz, 1 cabo USB, 1 cabo de analisador lógico de 20 pinos e 4 sondas coloridas para o analisador lógico. As dimensões e o peso não estão oficialmente especificados, mas, pelo seu design compacto, costumam rondar 10-15 cm de comprimento e <0,5 kg. Para uso profissional, estes valores devem ser confirmados com o fabricante se forem críticos.

Que limites de frequência e resolução têm o osciloscópio e o analisador lógico integrados?

O osciloscópio do XZL Studio DX suporta até 20 MHz de largura de banda e disponibiliza dois canais analógicos, adequados para sinais de baixa e média frequência. O analisador lógico oferece 16 canais digitais; a velocidade máxima de amostragem depende do modo e do número de canais utilizados, mas situa-se tipicamente entre 24–100 MSa/s. Para sinais acima de 20 MHz, a captura e a visualização podem não ser fiáveis.

Qual é o processo recomendado para calibrar e manter as sondas e entradas do equipamento?

Recomenda-se verificar e calibrar as sondas DSO p6020 antes de cada utilização, ligando-as a um sinal de referência (de preferência um sinal quadrado de 1 kHz, 1 Vpp) para ajustar a compensação. As entradas e conectores devem ser mantidos limpos e secos; evite o uso de produtos abrasivos. Se for detetado desvio na medição ou dano físico, é aconselhável substituir a sonda afetada. A manutenção regular prolonga a vida útil e assegura resultados precisos.

Com que sistemas operativos é compatível o Analisador XZL Studio DX?

É compatível com sistemas operativos Windows para PC, permitindo a sua utilização em ambientes Windows.

Quantos canais digitais e analógicos tem o dispositivo?

Tem 16 canais digitais bidirecionais e 2 canais analógicos para análise de sinais mistos.

Que protocolos pode descodificar o analisador lógico?

Suporta descodificação de protocolos como SPI, Serial, I2C, I2S, Async, USB Full y Low Speed, SMBus, 1-Wire, Parallel e CAN.

Que acessórios inclui a embalagem?

Inclui 2 sondas DSO p6020 de 20MHz, 4 sondas lógicas de cores, um cabo USB e um cabo analisador lógico de 20 pinos.

O produto está disponível para compra imediata?

Atualmente o produto está fora de stock e não está disponível para compra imediata.
