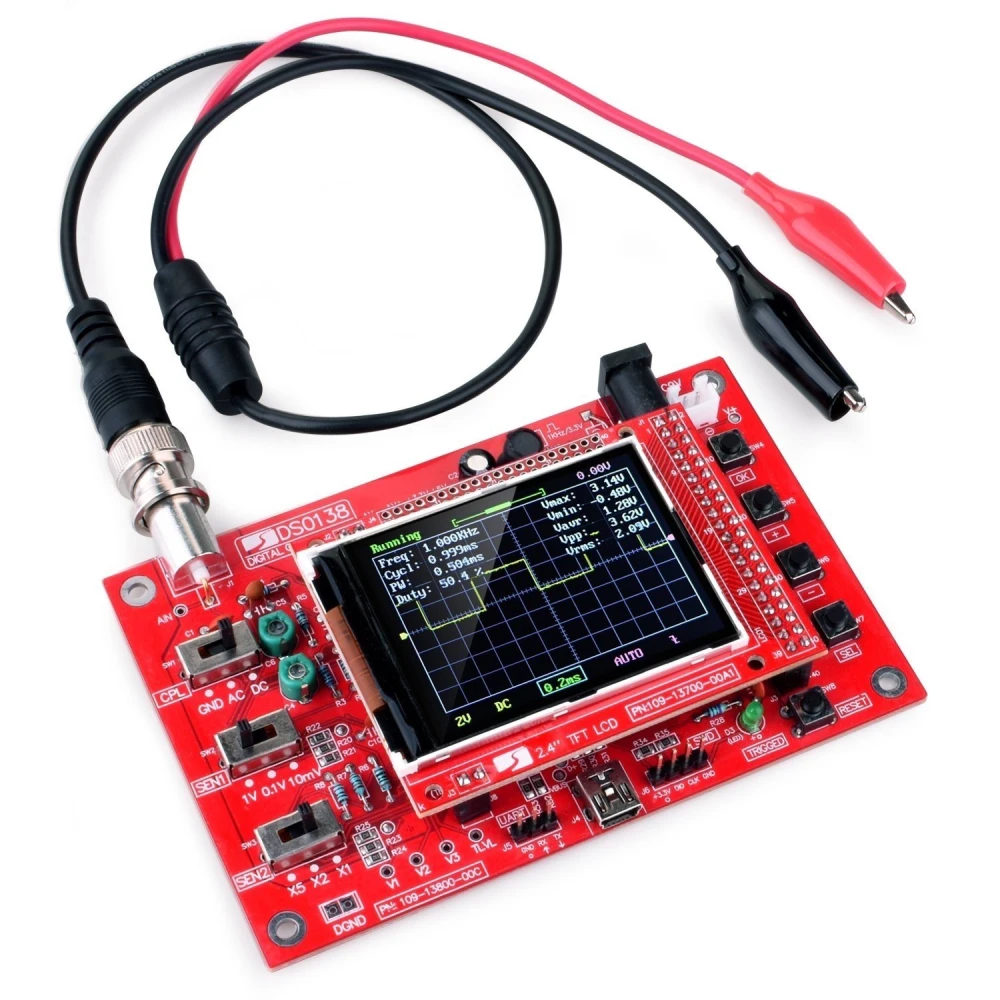

Osciloscópio Digital DSO138 montado com ecrã TFT de 2.4 polegadas e sonda
Marca: satkit
24,60€
IVA incluído (S/ IVA: 20,00€)
Descontos por quantidade
| Quantidade | Preço | Guardar |
|---|---|---|
| 2+ | 23,62€ | -4% |
| 10+ | 22,88€ | -7% |
| 20+ | 20,42€ | -17% |
Stock limitado
Entrega padrão
Qua, Abr 22 - Sex, Abr 24
Entrega expresso
Seg, Abr 20 - Ter, Abr 21
Devoluções em 30 dias
Devoluções gratuitas em 30 dias
Transação segura
Share:
Entrega grátis
Em encomendas superiores a 60€
Devoluções fáceis
Política de devolução de 30 dias
Pagamento seguro
Checkout 100% seguro
Garantia de qualidade
Apenas produtos originais
O Osciloscópio Digital DSO138 montado é um instrumento de medição essencial para entusiastas e profissionais da eletrónica que procuram precisão e comodidade num dispositivo compacto e pronto a usar.

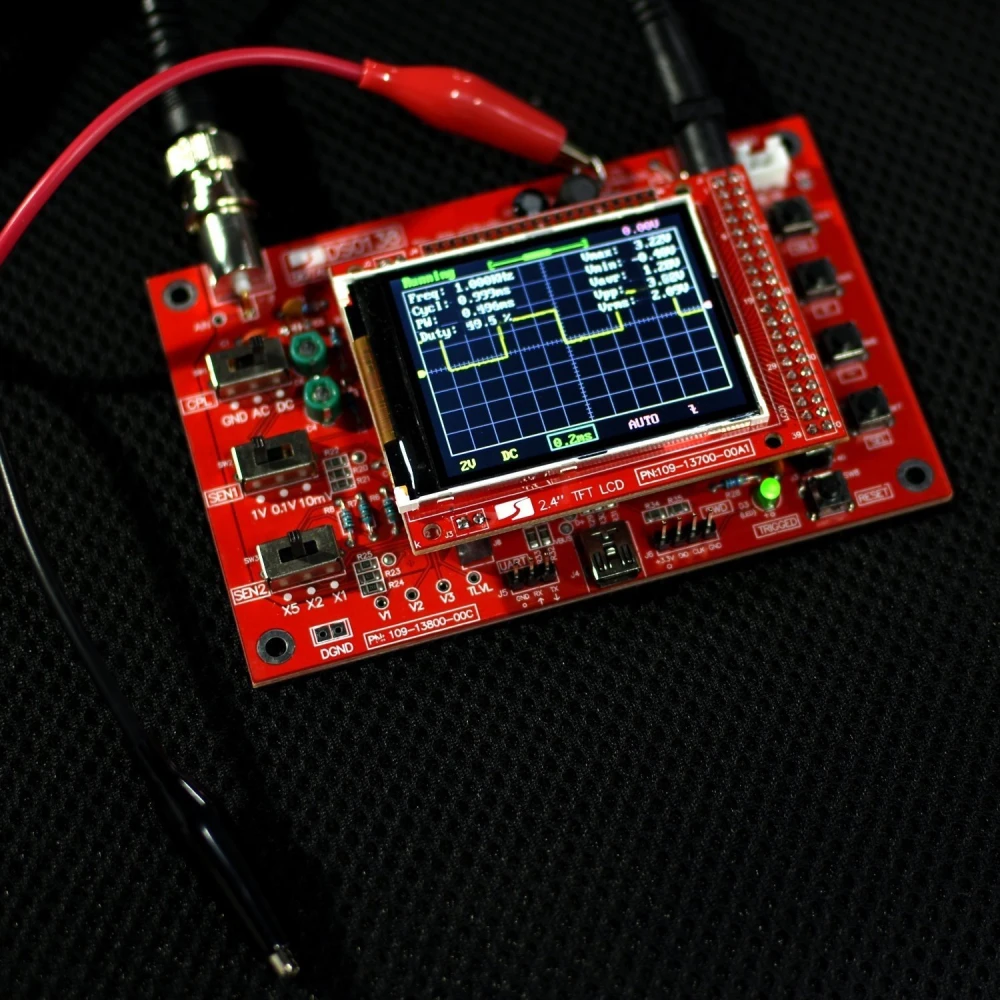

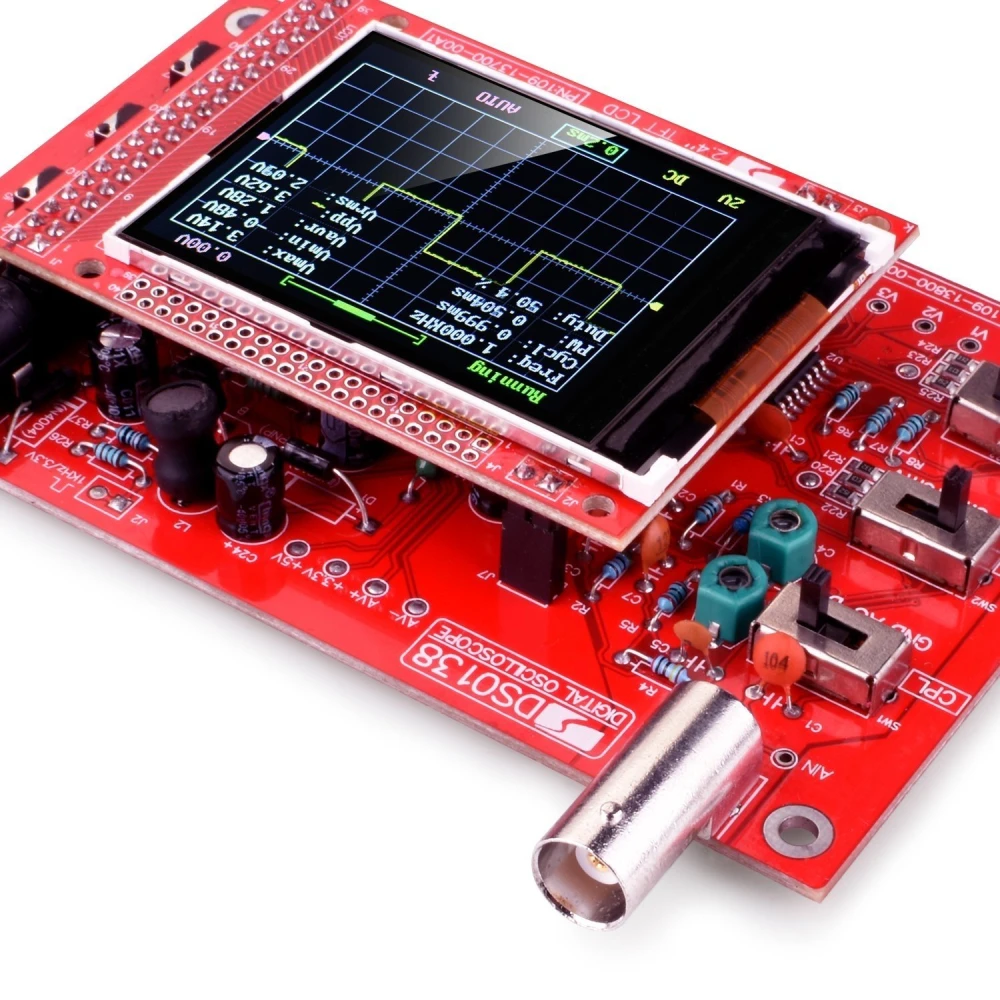

Este osciloscópio conta com um ecrã TFT LCD de 2.4 polegadas com resolução de 320x240 píxeis e capacidade para mostrar 262,000 cores, o que facilita a visualização clara das formas de onda. Equipado com um processador ARM Cortex-M3, oferece uma amostragem em tempo real de até 1Msps, permitindo capturar sinais com uma largura de banda analógica de até 200 KHz.
O dispositivo inclui um canal único com sensibilidade ajustável de 10mV/Div até 5V/Div, com um erro de sensibilidade inferior a 5%, garantindo medições fiáveis. A tensão máxima de entrada é de 50V pico, e o osciloscópio oferece modos de acoplamento DC, AC e GND para se adaptar a diferentes tipos de sinais.
Entre as suas características técnicas destacam-se:
- Canal: 1
- Largura de banda analógica: 0 - 200 KHz
- Sensibilidade: 10mV/Div - 5V/Div
- Erro de sensibilidade: < 5%
- Resolução: 12 bits
- Tensão máxima de entrada: 50V pico
- Modos de acoplamento: DC, AC, GND
- Taxa máxima de amostragem: 1Msps
- Base de tempo: 10us/Div - 500s/Div
- Comprimento de registo: 1024 pontos
- Modos de trigger: Automático, Normal, Single
- Tipos de trigger: flanco ascendente e descendente
- Posição de trigger fixa a meio do buffer
- Alimentação: 9V DC (intervalo 8 a 12V)
- Consumo: 120mA
- Dimensões: 117mm x 76mm x 15mm

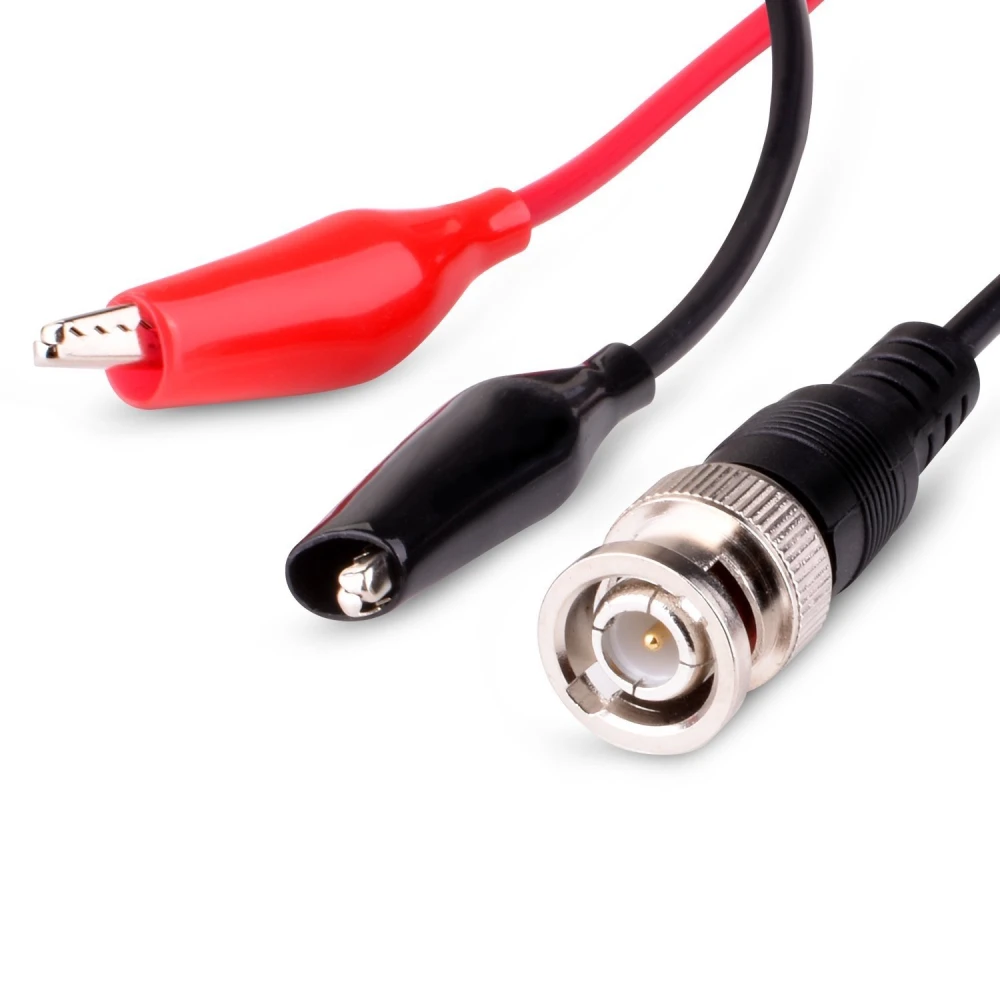

Este osciloscópio vem completamente montado e soldado de fábrica, pronto para utilização imediata, o que elimina a necessidade de montagem ou configuração complexa. Além disso, inclui a sonda e os cabos necessários para começar a medir de forma rápida e eficaz.
É ideal para a visualização e análise de sinais elétricos em projetos eletrónicos, reparação de circuitos, educação e experimentação. O seu tamanho compacto e baixo consumo tornam-no adequado para utilização em laboratório, oficina ou no terreno.
O osciloscópio digital DSO138 é compatível com diversas aplicações eletrónicas que exijam análise de sinais de baixa frequência e precisão na medição de parâmetros como período, largura de pulso, frequência, máximos, mínimos e tensões pico a pico.
Em resumo, este equipamento oferece uma solução económica, prática e fiável para quem precisa de um osciloscópio digital montado com características avançadas e facilidade de utilização.
- Ecrã TFT LCD de 2.4 polegadas com resolução 320x240 e 262K cores
- Processador ARM Cortex-M3 para amostragem em tempo real de 1Msps
- Canal único com sensibilidade ajustável de 10mV/Div a 5V/Div
- Largura de banda analógica de 0 a 200 KHz
- Resolução de 12 bits para medições precisas
- Modos de acoplamento DC, AC e GND
- Tensão máxima de entrada de 50V pico
- Modos de trigger: automático, normal e single
- Comprimento de registo de 1024 pontos
- Alimentação de 9V DC com consumo de 120mA
- Dimensões compactas: 117mm x 76mm x 15mm
- Produto montado e pronto a usar com sonda e cabos incluídos
Perguntas e Respostas de Clientes
Quais são as dimensões, peso aproximado e que elementos inclui exatamente a caixa?

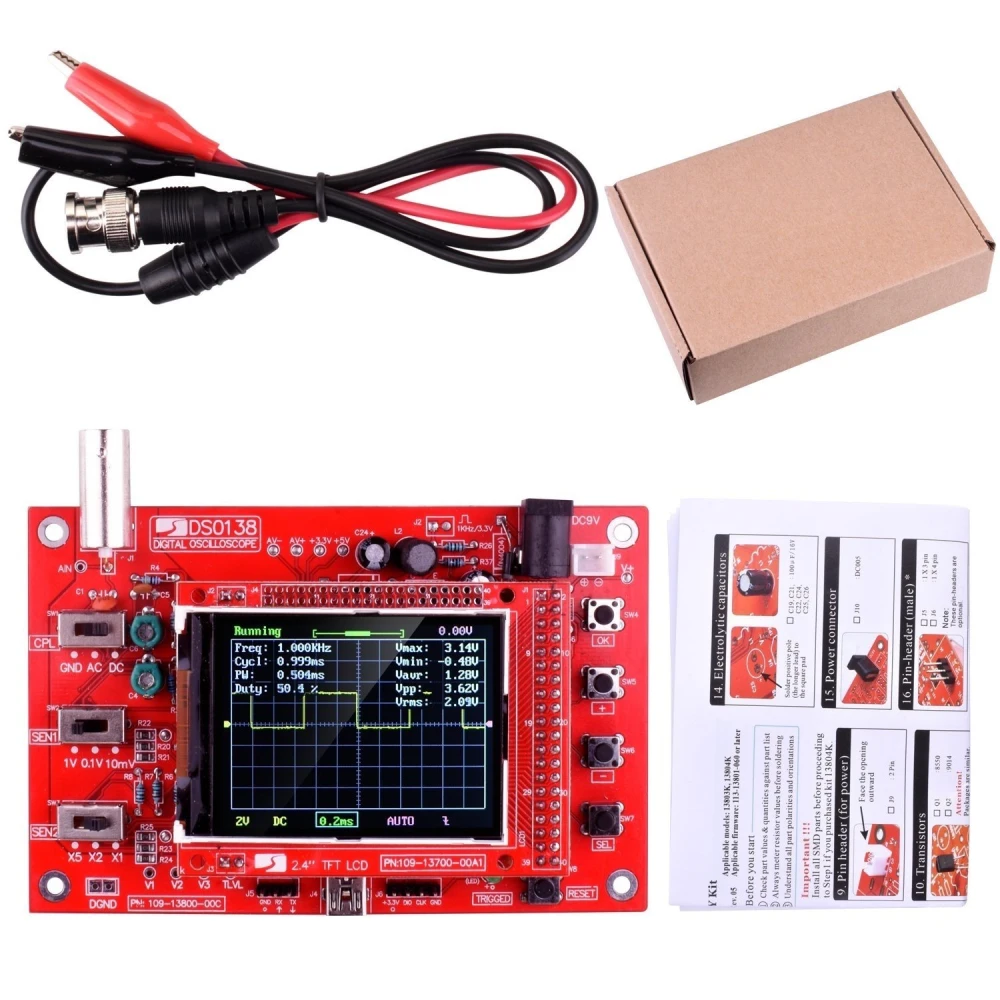

O equipamento mede 117 mm x 76 mm x 15 mm e tem um peso aproximado inferior a 0,2 kg. A caixa contém o osciloscópio totalmente montado, uma sonda de teste e cabos de ligação. Não inclui fonte de alimentação.
Que requisitos de alimentação necessita e que considerações devo ter para evitar danos?
Requer uma alimentação de 9 V DC, admitindo uma gama de entrada de 8 a 12 V. Recomenda-se uma fonte estável e polaridade correta (centro positivo). Não exceder 12 V nem ligar tensões erradas, para evitar danos irreversíveis no hardware.
Quais são as tolerâncias de medição e os limites de entrada de tensão para garantir um funcionamento seguro?
A sensibilidade apresenta um erro inferior a 5%. A tensão máxima de entrada permitida é 50 V pico (Vpk); ultrapassar este valor pode danificar o circuito de entrada e colocar o utilizador em risco.
Que manutenção requer e que problemas comuns podem surgir com a sua utilização e como resolvê-los?
Não requer manutenção interna frequente. É recomendável manter o ecrã limpo e evitar a entrada de pó. Problemas comuns incluem ecrã sem sinal (verificar alimentação, cabos e ligação da sonda) ou ruído excessivo (confirmar a ligação à terra). Se os problemas persistirem, recomenda-se verificar soldaduras ou contactar o suporte técnico devido à natureza montada do dispositivo.
O osciloscópio vem montado ou é um kit para montar?
O osciloscópio digital DSO138 vem completamente montado e soldado de fábrica, pronto para utilização imediata.
Que tipo de ecrã tem o osciloscópio DSO138?

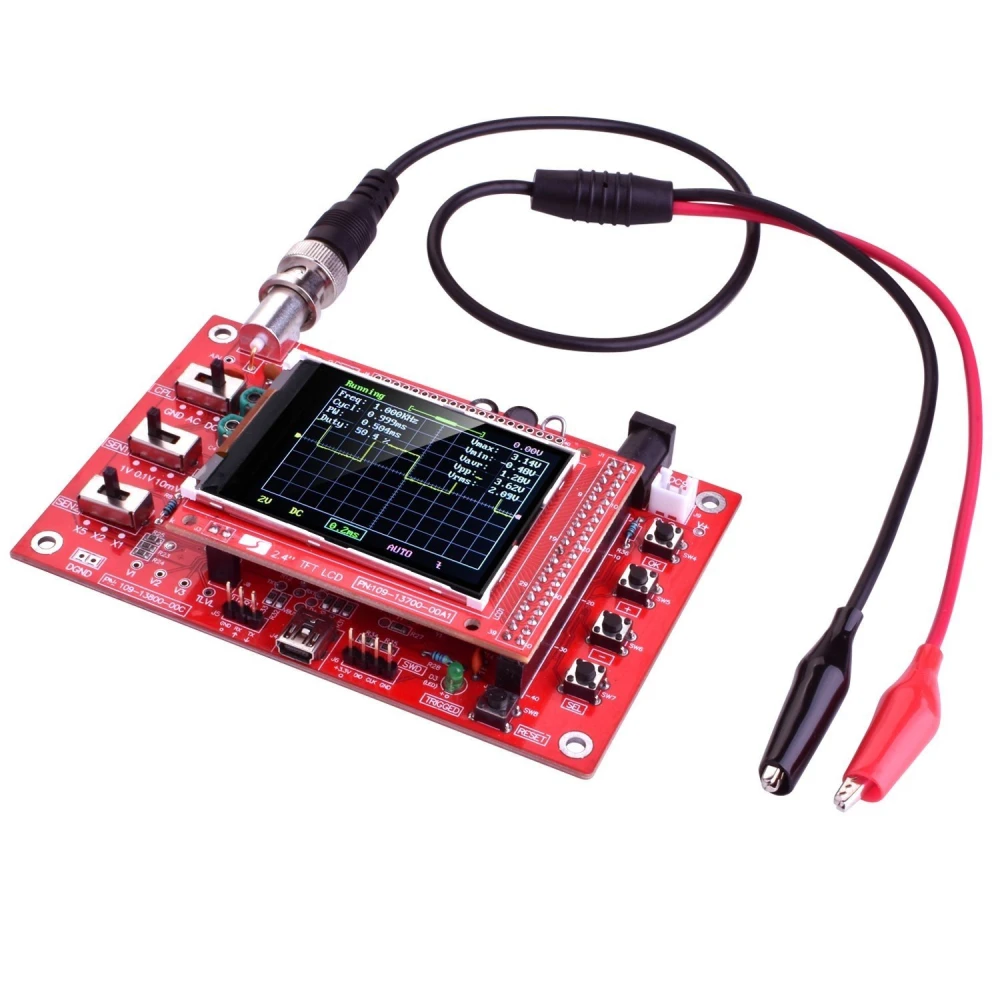

Tem um ecrã TFT LCD de 2.4 polegadas com resolução de 320x240 píxeis e 262,000 cores.
Qual é a gama de frequência que este osciloscópio pode medir?
Tem uma largura de banda analógica de 0 a 200 KHz, adequada para sinais de baixa frequência.
Inclui a sonda e os cabos necessários para a utilização?
Sim, o produto inclui a sonda e os cabos necessários para começar a medir imediatamente.
Que modos de acoplamento suporta o osciloscópio?
Suporta modos de acoplamento DC, AC e GND para diferentes tipos de sinais.
