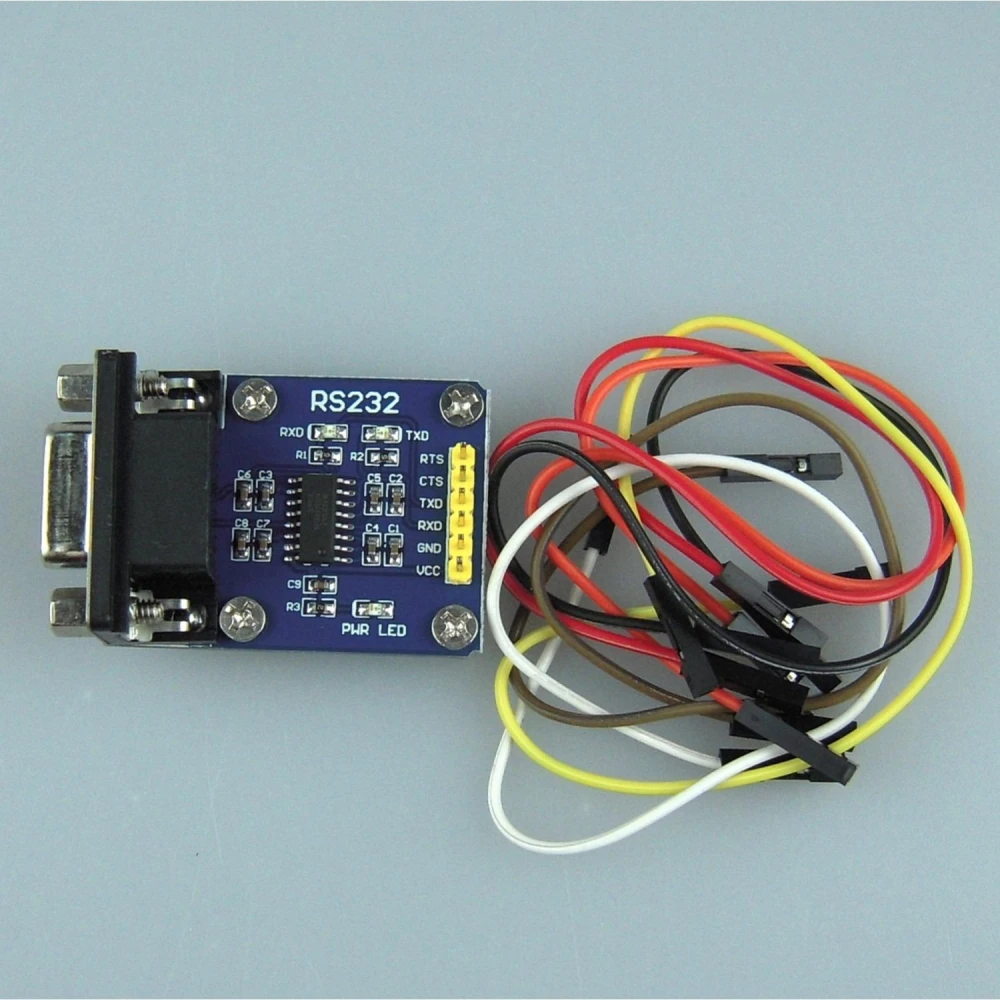

Kit conversor RS232 TTL para ligações seriais fiáveis e versáteis
Marca: satkit
4,92€
IVA incluído (S/ IVA: 4,00€)
Stock limitado
Entrega padrão
Qua, Abr 22 - Sex, Abr 24
Entrega expresso
Seg, Abr 20 - Ter, Abr 21
Devoluções em 30 dias
Devoluções gratuitas em 30 dias
Transação segura
Share:
Entrega grátis
Em encomendas superiores a 60€
Devoluções fáceis
Política de devolução de 30 dias
Pagamento seguro
Checkout 100% seguro
Garantia de qualidade
Apenas produtos originais
O Kit conversor RS232 TTL é uma solução eficiente para converter sinais RS232 para níveis TTL (3.3 a 5.5V), facilitando a comunicação entre dispositivos eletrónicos com diferentes padrões de sinal.
Este kit inclui uma placa de circuito impresso de dupla face com serigrafia e dois orifícios de montagem, montada e testada para assegurar a sua qualidade e funcionamento.
- Incorpora o chip MAX3232 autêntico, reconhecido pela sua fiabilidade na conversão de sinais.
- Funciona com uma fonte de alimentação de 3V a 5.5V VCC, adaptando-se a diversas aplicações.
- Suporta velocidades de transmissão até 250 kbit/s, assegurando uma comunicação rápida e estável.
- Conta com dois drivers e dois recetores para uma comunicação bidirecional eficiente.
- Compatível com portas seriais RS232 de computadores ou adaptadores USB para serial.
- Requer um cabo serial DB9 macho para fêmea (straight through) para ligar à porta RS232 do computador.
Usos típicos:
- Ligação e comunicação com unidades GPS.
- Interface com consolas XBOX para desenvolvimento ou diagnóstico.
- Programação e comunicação com microcontroladores Microchip PIC e Basic Stamps.
- Projetos de eletrónica que requerem adaptação de níveis de sinal entre RS232 e TTL.
Compatibilidade: Este conversor é compatível com dispositivos que utilizam sinais RS232 e necessitam de comunicação TTL, incluindo equipamentos eletrónicos, sistemas de telefonia móvel e outros dispositivos seriais.
Graças ao seu design compacto e alta qualidade, o Kit conversor RS232 TTL é uma ferramenta essencial para técnicos, programadores e entusiastas da eletrónica que necessitam de uma solução fiável para a conversão de sinais seriais.
- Converte sinais RS232 para níveis TTL de 3.3 a 5.5V
- Inclui chip MAX3232 autêntico para elevada fiabilidade
- Velocidade de transmissão até 250 kbit/s
- Dois drivers e dois recetores para comunicação bidirecional
- Compatível com portas RS232 e adaptadores USB para serial
- Placa de circuito impresso de dupla face com serigrafia e orifícios de montagem
Perguntas e Respostas de Clientes
Quins avantatges ofereix el xip MAX3232 davant d’altres convertidors RS232-TTL disponibles al mercat?
El xip MAX3232 destaca per la seva compatibilitat amb rangs de voltatge d’alimentació més amplis (3.3 a 5.5 V), baix corrent d’operació i alta fiabilitat en la conversió de nivells lògics. A diferència de variants com el MAX232 clàssic, el MAX3232 pot interactuar amb sistemes moderns de lògica de 3.3 V, ampliant la compatibilitat amb microcontroladors i mòduls actuals.
Quines són les dimensions físiques del mòdul i què inclou exactament el kit?
El mòdul té una mida aproximada de 40 mm x 25 mm i un pes de menys de 20 g. El kit inclou la placa assemblada amb el convertidor basat en MAX3232, el cable d’interconnexió i pins de connexió per a TTL. No s’inclou el cable DB9-M/F necessari per a la connexió al port RS232 del PC.
Hi ha alguna recomanació de muntatge per evitar errors en la comunicació o danys per connexió incorrecta?
Es recomana connectar primer el costat RS232 al port de l’ordinador/desenvolupament i assegurar-se del pinout correcte al costat TTL. La inversió de TX/RX és una causa comuna de fallades. No connecteu VCC del mòdul a fonts superiors a 5.5 V per evitar danys al MAX3232. Feu servir sempre el cable DB9-M/F recte, no creuat.
El convertidor compleix alguna norma de seguretat elèctrica o protecció ESD (descàrrega electrostàtica)?
L’integrat MAX3232 té protecció ESD interna conforme a IEC 61000-4-2, suportant descàrregues directes típiques de fins a ±15 kV a les línies de dades RS232. Tanmateix, la placa no incorpora proteccions addicionals a nivell de connectors, per la qual cosa es recomana precaució en ambients industrials.
What advantages does the MAX3232 chip offer over other RS232-TTL converters available on the market?
The MAX3232 chip stands out for its wider supply voltage range (3.3 to 5.5 V), low operating current and high reliability in logic level conversion. Unlike variants such as the classic MAX232, the MAX3232 can interface with modern 3.3 V logic systems, broadening compatibility with current microcontrollers and modules.
What are the physical dimensions of the module and what exactly does the kit include?
The module measures approximately 40 mm x 25 mm and weighs less than 20 g. The kit includes the assembled board with the MAX3232-based converter, the interconnection cable and TTL connection pins. The DB9-M/F cable required to connect to the PC RS232 port is not included.
Is there any mounting recommendation to avoid communication errors or damage from incorrect connection?
It is recommended to connect the RS232 side to the computer/development port first and ensure the correct pinout on the TTL side. Reversing TX/RX is a common cause of failure. Do not connect the module VCC to supplies above 5.5 V to avoid damaging the MAX3232. Always use a straight DB9-M/F cable, not a crossover cable.
Does the converter comply with any electrical safety standard or ESD (electrostatic discharge) protection?
The MAX3232 integrated circuit has internal ESD protection in accordance with IEC 61000-4-2, withstanding typical direct discharges of up to ±15 kV on RS232 data lines. However, the board does not include additional connector-level protection, so caution is recommended in industrial environments.
What advantages does the MAX3232 chip offer over other RS232-TTL converters available on the market?
The MAX3232 chip stands out for its wider supply voltage range (3.3 to 5.5 V), low operating current and high reliability in logic level conversion. Unlike variants such as the classic MAX232, the MAX3232 can interface with modern 3.3 V logic systems, broadening compatibility with current microcontrollers and modules.
What are the physical dimensions of the module, and what exactly is included in the kit?
The module measures approximately 40 mm x 25 mm and weighs less than 20 g. The kit includes the assembled board with the MAX3232-based converter, the interconnection cable and TTL connection pins. The DB9-M/F cable required to connect to the PC’s RS232 port is not included.
