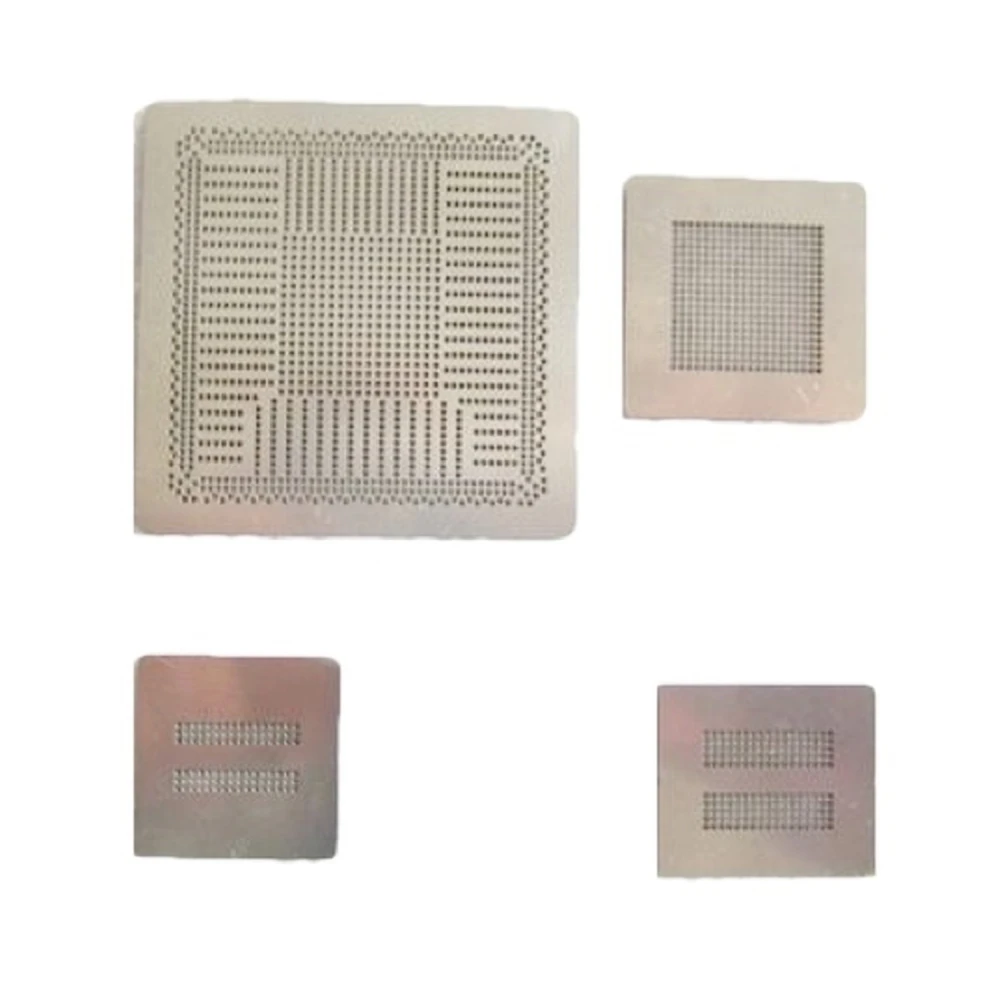

Pack 4 Stencils para PS4 Calor Direto: Plantilhas Precisas para Reparação

As diferentes espessuras (0,45 mm, 0,5 mm e 0,6 mm) correspondem à distância entre os pads de cada IC específico, garantindo um ajuste preciso para cada chip consoante o seu encapsulamento. Utilizar a espessura adequada melhora o alinhamento das esferas de estanho e reduz o risco de curto-circuito ou má soldadura durante o reballing.

Estes stencils são normalmente fabricados em aço inoxidável, que suporta temperaturas habituais em processos de reballing (acima de 220°C). A durabilidade depende da utilização e da manipulação, mas com limpeza e armazenamento adequados podem resistir a dezenas de ciclos sem degradação relevante. O cuidado contra dobras e sujidade é essencial.

É recomendável limpar os stencils antes da primeira utilização com álcool isopropílico (pelo menos 90%) para remover resíduos de fabrico. Deve secar completamente para evitar contaminação das esferas de estanho.

Os problemas mais frequentemente reportados incluem obstruções nos orifícios por acumulação de estanho e deformação por excesso de calor ou pressão. Para evitar isso, limpe os stencils após cada utilização, evite aplicar força excessiva e utilize uma temperatura de trabalho dentro dos intervalos típicos de reballing (220–250°C). Se um orifício ficar obstruído, use um alfinete fino ou ultrassons para o desobstruir sem danificar a malha.

Estes stencils foram concebidos para os ICs CXD90025G, CXD90026G, a memória RAM GDDR5 K4G41325FC e a DDR3 SDRAM K4B2G1646E da PS4.

Sim, foram fabricados para serem usados com estações de soldadura que utilizam calor direto, como as estações AOYUE.

O pack inclui stencils com espessuras de 0.5mm, 0.6mm e 0.45mm, adaptando-se a diferentes tipos de componentes.

Sim, é adequado para técnicos com experiência e principiantes que procuram precisão na soldadura de componentes específicos da PS4.

O produto inclui as plantilhas; para instruções de utilização recomenda-se seguir guias de reparação e soldadura específicos para PS4.
