5,54 €
Em stock

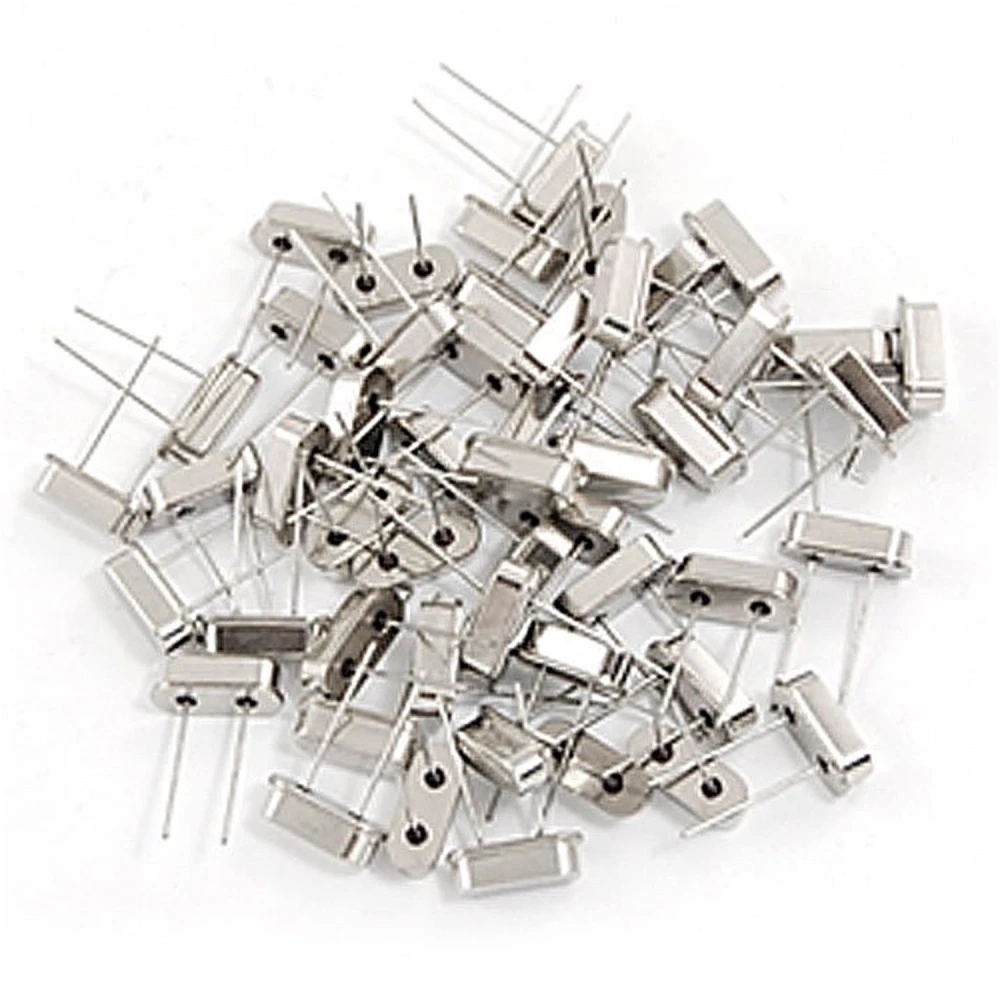

Pack 50 cristais de quartzo oscilador HC49S, 10 valores de 6MHz a 40MHz
Marca: satkit
5,54€
IVA incluído (S/ IVA: 4,50 €)
Descontos por quantidade
| Quantidade | Preço | Guardar |
|---|---|---|
| 2+ | 5,31 € | -4% |
| 10+ | 5,04 € | -9% |
| 20+ | 4,43 € | -20% |
Em stock - Enviado imediatamente
Entrega padrão
Qua, Abr 29 - Sex, Mai 1
Entrega expresso
Seg, Abr 27 - Ter, Abr 28
Devoluções em 30 dias
Devoluções gratuitas em 30 dias
Transação segura
Share:
Entrega grátis
Em encomendas superiores a 60€
Devoluções fáceis
Política de devolução de 30 dias
Pagamento seguro
Checkout 100% seguro
Garantia de qualidade
Apenas produtos originais
Este pack inclui 50 cristais de quartzo oscilador encapsulados em formato HC49S, distribuídos em 10 valores diferentes que abrangem frequências desde 6MHz até 40MHz. É uma solução versátil para aficionados e profissionais da eletrónica que necessitam de uma ampla gama de frequências para os seus projetos ou reparações.
Características principais:
- 50 unidades de cristais de quartzo oscilador.
- 10 valores diferentes de frequência: 6MHz, 8MHz, 10MHz, 11,0592MHz, 12MHz, 16MHz, 24MHz, 24,576MHz, 25MHz y 40MHz.
- Encapsulado HC49S, standard para montagem em placas eletrónicas.
- Ideal para uso em circuitos osciladores, relógios, microcontroladores e outros dispositivos eletrónicos.
Especificações técnicas:
- Frequências: 6MHz a 40MHz em 10 valores específicos.
- Encapsulado: HC49S.
- Quantidade: 50 peças (5 unidades por frequência).
Usos típicos:
- Montagem e reparação de circuitos eletrónicos que requerem osciladores de quartzo.
- Desenvolvimento de protótipos e kits eletrónicos.
- Substituição de cristais danificados em equipamentos eletrónicos.
Compatibilidade: Compatível com a maioria das placas e dispositivos eletrónicos que utilizam cristais de quartzo em encapsulado HC49S.
Este pack é uma opção económica e prática para quem procura variedade e qualidade em cristais de quartzo osciladores para os seus projetos eletrónicos.
- 50 cristais de quartzo oscilador HC49S.
- 10 valores de frequência de 6MHz a 40MHz.
- 5 unidades por cada valor de frequência.
- Encapsulado standard HC49S para montagem fácil.
- Ideal para projetos e reparações eletrónicas.
Perguntas e Respostas de Clientes
Que dimensões e tipo de encapsulamento têm exatamente os cristais deste pack?
Cada cristal possui um encapsulamento standard HC49/S, com dimensões aproximadas de 11,5 mm de comprimento, 4,7 mm de largura e 3,5 mm de altura. Os pinos medem cerca de 3,5 mm e o espaçamento entre eles é de 4,88 mm. O formato HC49/S é considerado compacto e é compatível com a maioria dos soquetes DIP e placas de prototipagem.
Qual é a tolerância típica em frequência e a estabilidade térmica destes cristais?
A tolerância típica de frequência em encapsulamentos HC49/S costuma situar-se entre ±20 ppm e ±30 ppm a 25 °C, com estabilidade térmica aproximada de ±30 ppm dentro da gama de -20 °C a 70 °C. Recomenda-se verificar a folha de dados do fabricante para cada lote específico, uma vez que estes valores podem variar ligeiramente consoante a origem.
Estes cristais requerem um circuito de carga específico ou podem ser usados diretamente com qualquer microcontrolador standard?
Normalmente, os cristais HC49/S são concebidos para trabalhar com uma capacitância de carga típica de 18 pF a 22 pF. São compatíveis com a maioria dos microcontroladores, mas é recomendável ajustar os condensadores de carga de acordo com as especificações do fabricante do microcontrolador e do cristal para obter a precisão ideal.
Existem riscos de dano por soldadura ou manuseamento e que práticas são recomendadas para garantir a sua durabilidade?
O quartzo é frágil perante choques e temperaturas excessivas. Aconselha-se soldar a temperaturas inferiores a 300 °C durante menos de 3 segundos por pino para evitar fissuras internas. Manuseie as peças pelos pinos, evitando forças laterais ou torção. O uso de ESD precautions (proteção contra descargas eletrostáticas) também contribui para prolongar a vida útil do produto.
Que frequências inclui este pack de cristais de quartzo?
Inclui 10 valores de frequência: 6MHz, 8MHz, 10MHz, 11,0592MHz, 12MHz, 16MHz, 24MHz, 24,576MHz, 25MHz y 40MHz.
Para que servem os cristais de quartzo oscilador?
São utilizados para gerar sinais de frequência estável em circuitos eletrónicos, como relógios, microcontroladores e osciladores.
Que tipo de encapsulado têm estes cristais?
Estão encapsulados em formato HC49S, standard para montagem em placas eletrónicas.
Quantas unidades vêm por frequência?
O pack contém 5 unidades para cada um dos 10 valores de frequência, totalizando 50 cristais.
