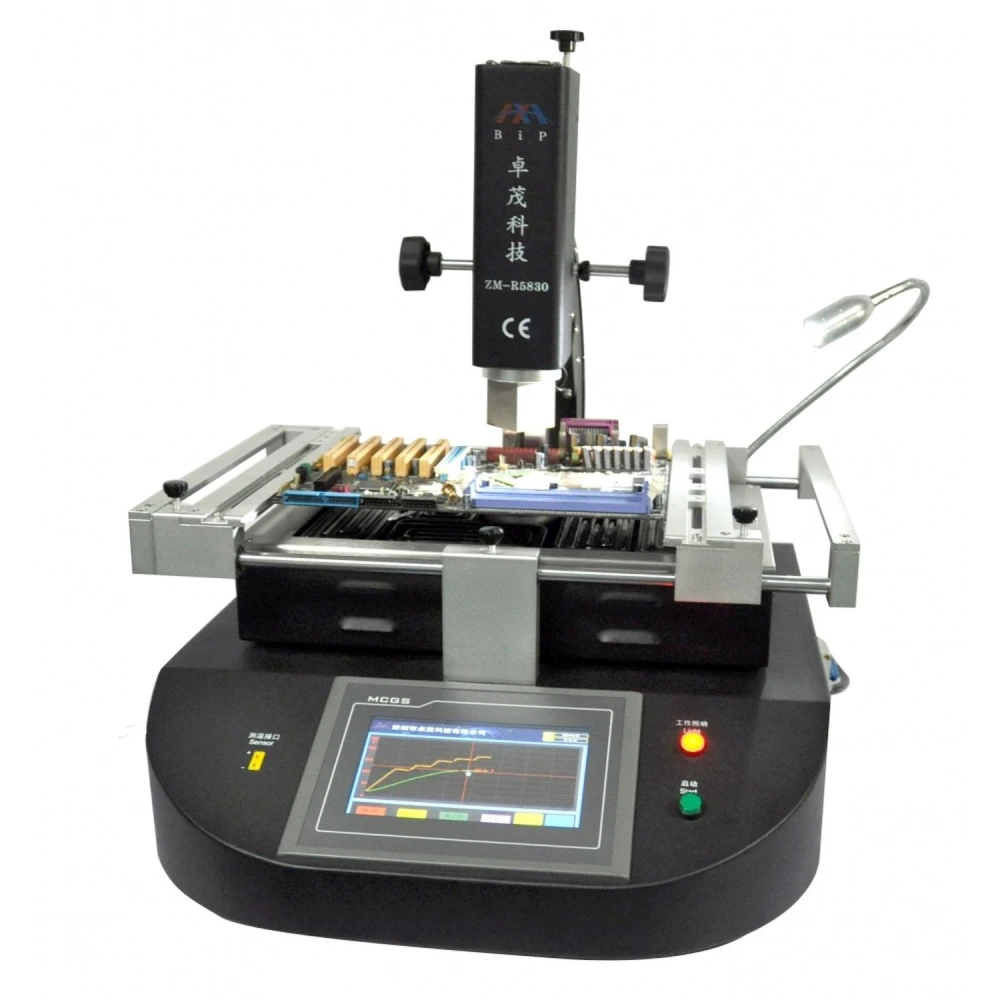

Estação de reballing Zhuomao ZM-R5830: precisão e tecnologia avançada
Marca: Zhuomao
IVA incluído (S/ IVA: 1 350,00€)
A estação de reballing Zhuomao ZM-R5830 é uma ferramenta profissional concebida para trabalhos de soldadura e reballing BGA com alta precisão e eficiência. Esta estação destaca-se pelo seu sistema de ajuste preciso nos eixos X, Y e Z através de um deslizador linear que permite um posicionamento rápido e exato, ideal para trabalhos delicados em placas PCB.
Conta com um ecrã tátil de alta definição e controlo PLC que permite guardar vários perfis de temperatura, protegê-los com palavra-passe e modificar parâmetros facilmente. Além disso, incorpora uma função de análise instantânea de curvas de temperatura para um controlo detalhado durante o processo.
A estação dispõe de três zonas de aquecimento independentes: dois aquecedores de ar quente na parte superior e intermédia, e um aquecedor infravermelho (IR) na parte inferior para um pré-aquecimento uniforme. A temperatura é controlada com uma precisão de ±3 °C, e o aquecedor superior é ajustável livremente enquanto o segundo pode mover-se verticalmente. O aquecedor IR inferior garante uma distribuição homogénea do calor na placa.
Para facilitar o trabalho, a estação inclui vários bicos de ar quente que rodam 360° e se fixam com ímanes para uma troca rápida e personalizada. A placa PCB é posicionada através de uma ranhura em V com um suporte flexível que evita deformações durante o aquecimento ou arrefecimento, compatível com qualquer tamanho de pacote BGA.
Além disso, incorpora uma potente ventoinha de fluxo cruzado para acelerar o arrefecimento da placa e melhorar a eficiência do processo. Também conta com uma bomba de vácuo integrada e uma caneta de sucção externa para manipular chips rapidamente.
A estação Zhuomao ZM-R5830 inclui alertas sonoros para indicar o fim dos processos de dessoldagem e soldadura, e conta com certificação CE, sistema de paragem de emergência e proteção automática contra sobreaquecimento para garantir a segurança durante a sua utilização.
Características principais:
- Potência total: 4500W
- Aquecedor superior: 800W
- Aquecedores inferiores: 1200W (segundo) e 2400W (terceiro IR)
- Alimentação elétrica: AC220V ±10%, 50/60Hz
- Dimensões: 530×600×600 mm
- Posicionamento: ranhura em V com suporte ajustável universal
- Controlo de temperatura: sensor tipo K, circuito fechado, precisão ±3 °C
- Tamanho máximo de PCB: 350×330 mm; mínimo: 20×20 mm
- Módulo de controlo de temperatura sensível e ecrã tátil de Taiwan
- Peso: 34 kg
Usos típicos: Reparação e reballing de chips BGA em placas eletrónicas, soldadura de componentes delicados, trabalhos que requerem controlo preciso de temperatura e posicionamento exato.
Compatibilidade: Compatível com placas PCB de vários tamanhos e diferentes pacotes BGA graças ao seu suporte flexível e ajustável.
Atualmente, a estação de reballing Zhuomao ZM-R5830 não está disponível em stock. Recomendamos consultar a nossa equipa para conhecer alternativas ou datas de reposição.
- Alta precisão no ajuste dos eixos X, Y e Z com deslizador linear
- Ecrã tátil HD com controlo PLC e perfis guardáveis
- Três zonas de aquecimento independentes com controlo ±3 °C
- Bicos de ar quente rotativos 360° com íman para troca fácil
- Suporte em ranhura em V para evitar deformação da PCB
- Ventoinha de fluxo cruzado para arrefecimento rápido
- Bomba de vácuo integrada e caneta de sucção externa
- Alertas sonoros para processos concluídos
- Certificação CE e sistemas de segurança integrados
- Dimensões compactas e peso de 34 kg para estabilidade
Perguntas e Respostas de Clientes
Quines són les dimensions, el pes i el contingut inclòs a la caixa de l'estació ZM-R5830?
Les dimensions aproximades de l'estació són 690 mm × 630 mm × 600 mm i el pes és d'uns 55 kg. El contingut habitualment inclou l'estació principal, un set de boquilles d'aire calent, fixació flexible tipus V per a PCB, bomba de buit, pen de succió, cables d'alimentació i manual. Es recomana verificar amb el distribuïdor la llista exacta d'accessoris.
Amb quins requisits elèctrics i de compatibilitat treballa la ZM-R5830?
La ZM-R5830 requereix alimentació de 220 V AC (±10%), 50-60 Hz, i un consum màxim d'aproximadament 5000 W. És compatible amb una àmplia gamma de PCBs i tota mena d'encapsulats BGA, en part gràcies a la personalització de boquilles i subjeccions. No és compatible amb preses de 110 V sense un transformador adequat.
Quin manteniment requereix l'estació i quins són els seus punts crítics de desgast?
El manteniment inclou la neteja regular de boquilles i sensors, la comprovació dels termoparells tipus K i la revisió periòdica del sistema de fixació de PCB i el ventilador de flux creuat. Els components més crítics solen ser les resistències de calefacció i els sensors, els quals tenen recanvis disponibles.
L'estació ZM-R5830 disposa de certificacions o proteccions de seguretat reconegudes?
Sí, la ZM-R5830 compta amb certificació CE, sistemes d'aturada d'emergència i doble protecció per sobreescalfament, complint normatives de seguretat elèctrica industrial europees, cosa que redueix riscos d'operació i danys per fallades tèrmiques.
What are the dimensions, weight and included contents of the ZM-R5830 station box?
The station measures approximately 690 mm × 630 mm × 600 mm and weighs around 55 kg. The box usually includes the main station, a set of hot-air nozzles, a V-type flexible PCB fixture, a vacuum pump, suction pen, power cables and manual. It is recommended to check the exact accessory list with the distributor.
What electrical and compatibility requirements does the ZM-R5830 work with?
The ZM-R5830 requires a 220 V AC (±10%), 50-60 Hz supply, and a maximum consumption of approximately 5000 W. It is compatible with a wide range of PCBs and all types of BGA packages, partly thanks to customisable nozzles and fixtures. It is not compatible with 110 V sockets without a suitable transformer.
What maintenance does the station require, and what are its main wear points?
Maintenance includes regular cleaning of nozzles and sensors, checking the K-type thermocouples and periodic inspection of the PCB clamping system and cross-flow fan. The most critical components are usually the heating elements and sensors, for which spare parts are available.
Does the ZM-R5830 station have recognised safety certifications or protections?
Yes, the ZM-R5830 has CE certification, emergency stop systems and dual overheat protection, complying with European industrial electrical safety regulations, which reduces operating risks and damage caused by thermal faults.
What are the dimensions, weight and box contents of the ZM-R5830 station?
The station measures approximately 690 mm × 630 mm × 600 mm and weighs around 55 kg. The contents usually include the main station, hot-air nozzle set, flexible V-type PCB fixture, vacuum pump, suction pen, power cables and manual. It is recommended to check the exact accessories list with the distributor.
What electrical and compatibility requirements does the ZM-R5830 work with?
The ZM-R5830 requires a 220 V AC (±10%), 50–60 Hz supply, and a maximum consumption of approximately 5000 W. It is compatible with a wide range of PCBs and all types of BGA packages, partly thanks to customisable nozzles and fixtures. It is not compatible with 110 V mains without a suitable transformer.
