Estação reballing BGA com câmara Mlink X4 para soldadura profissional
Marca: Mlink
IVA incluído (S/ IVA: 1 299,00€)
Estação reballing BGA com câmara Mlink X4 é uma ferramenta profissional concebida para trabalhos de soldadura e dessoldadura de componentes BGA com elevada precisão e controlo avançado.
Esta estação destaca-se pelo seu sistema de posicionamento nos eixos X, Y e Z com ajuste fino e posicionamento rápido, garantindo elevada precisão e manobrabilidade eficiente para trabalhos delicados.

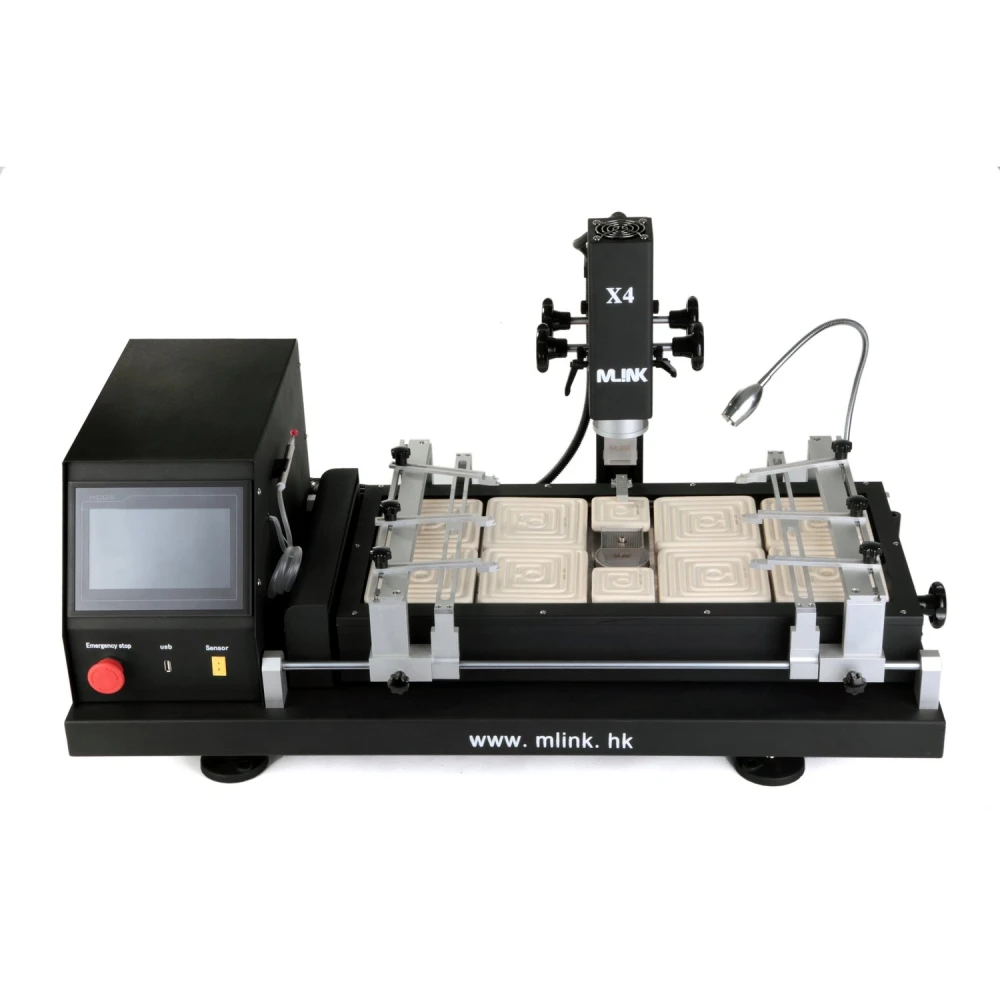

Conta com um ecrã tátil de alta definição e controlo PLC que permite guardar múltiplos perfis de trabalho com proteção por palavra-passe e funções de modificação. Além disso, inclui análise instantânea de curvas de temperatura para um controlo ótimo do processo.
Dispõe de três zonas de aquecimento independentes: dois aquecedores de ar quente (800W cada um) e um aquecedor infravermelho (3900W) para pré-aquecimento. Estes podem ser ajustados livremente para controlar temperaturas em diferentes secções em simultâneo, com uma precisão de ±3 °C graças a um termopar tipo K de alta precisão e a um sistema de controlo em circuito fechado.

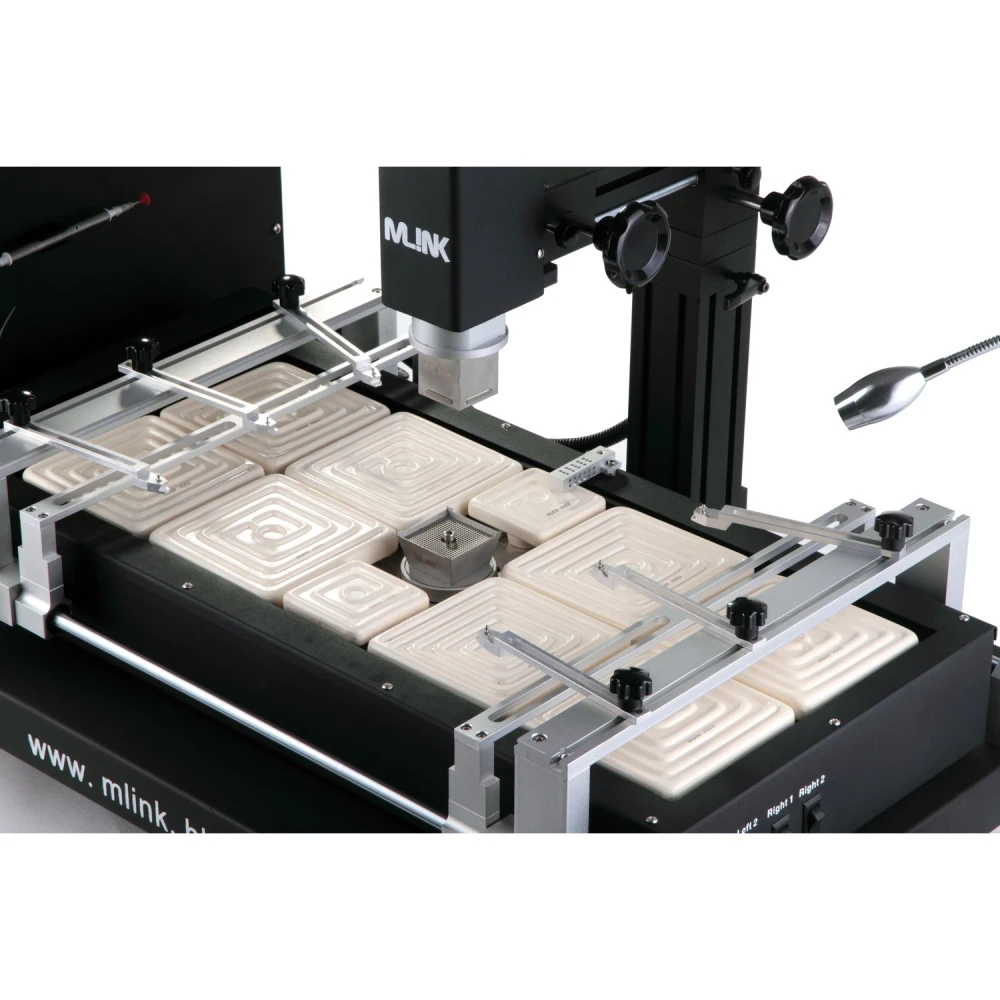

A estação inclui uma ampla variedade de bicos de ar quente que rodam 360°, com ímanes para fácil instalação e troca, além de um aquecedor infravermelho inferior que assegura uma distribuição uniforme do calor na placa PCB.

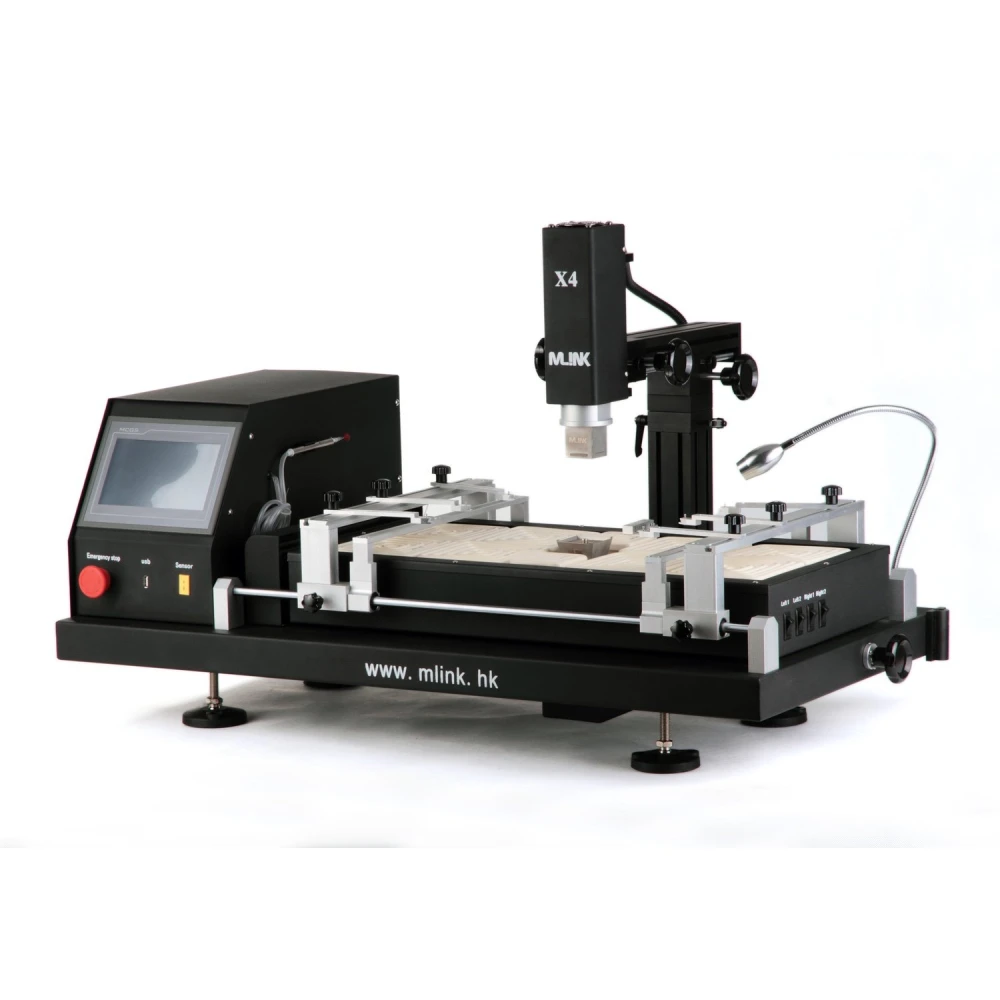

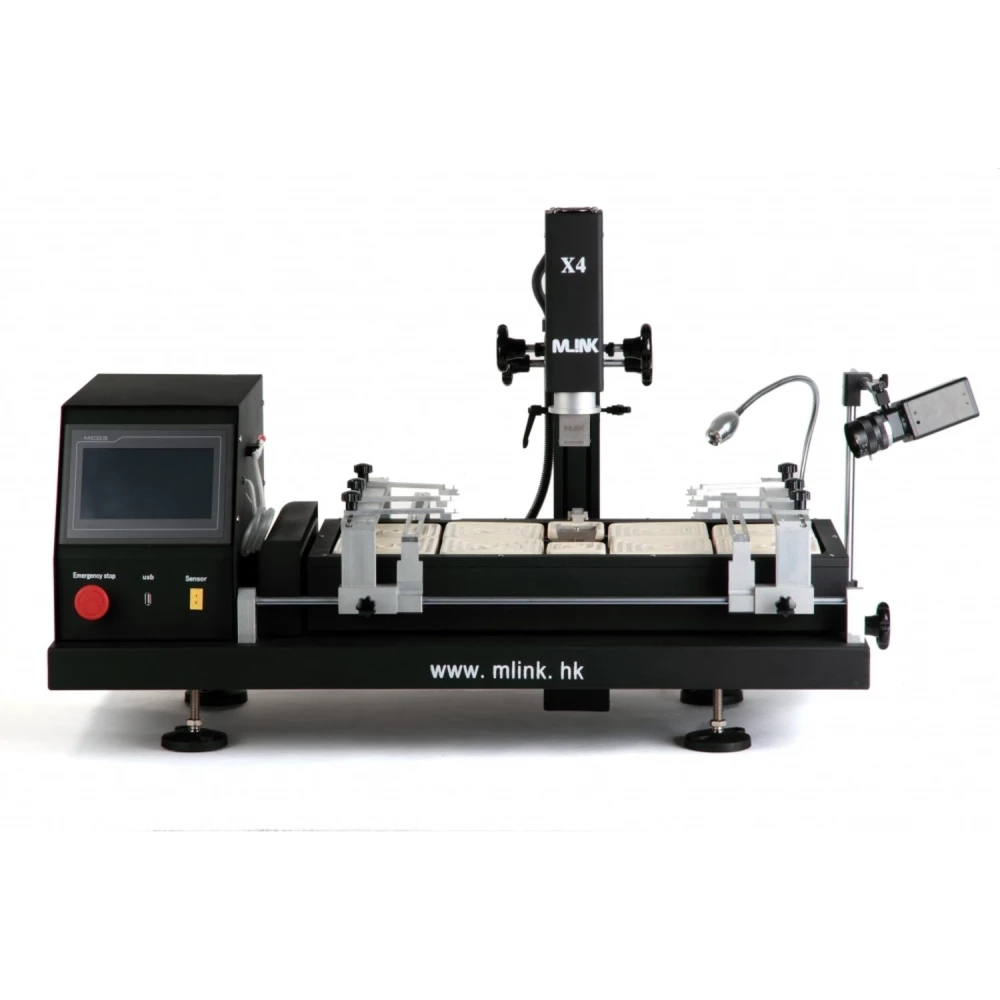

Para a fixação de placas, utiliza uma ranhura em V com um suporte flexível que protege a PCB de deformações durante o aquecimento e arrefecimento, compatível com qualquer tamanho de pacote BGA. O ventilador de fluxo cruzado arrefece rapidamente a placa para melhorar a eficiência, e conta com bomba de vácuo integrada e uma caneta de sucção externa para manipular chips com rapidez.

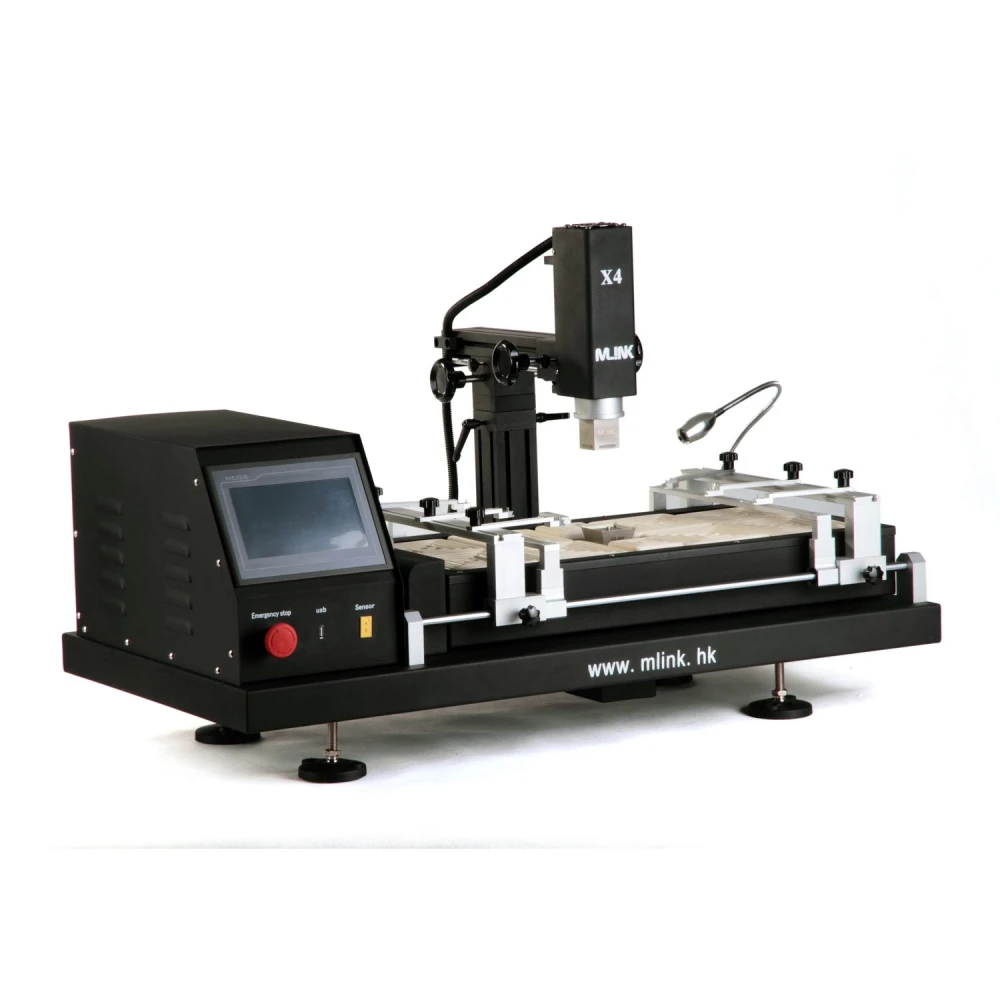

O sistema de visão CCD proporciona um controlo visual crítico durante o processo de soldadura e dessoldadura, assegurando resultados precisos e fiáveis. A sua grande área de aquecimento é válida para placas de qualquer tamanho, incluindo laptops, consolas de jogos (Xbox, PS3), servidores e televisores inteligentes de grande formato.
A estação cumpre a certificação CE e incorpora dispositivos de segurança como paragem de emergência, desligamento automático em caso de falhas e dupla proteção contra sobreaquecimento.
Características principais:
- Potência total: 5600W
- Aquecedores: superior 800W, segundo 800W, infravermelho 3900W
- Fonte de alimentação: AC 220V ±10%, 50/60Hz
- Dimensões: 940×550×500 mm
- Controlo de temperatura independente com precisão ±3°C
- Suporte PCB ajustável em qualquer direção com ranhura em V e acessório universal
- Tamanho de PCB compatível: máximo 570×370 mm, mínimo 20×20 mm
- Controlo tátil com módulo de temperatura sensível e compatibilidade com PLC Mitsubishi Fx2n
- Peso líquido: 70 kg
Usos típicos:
Ideal para reparação e reballing de placas eletrónicas em setores profissionais que exigem elevada precisão, como reparação de portáteis, consolas de videojogos, servidores e dispositivos eletrónicos de grande dimensão.
O seu sistema de câmara e visão CCD facilita o controlo visual do processo, melhorando a qualidade e reduzindo erros na soldadura de componentes BGA.
Compatibilidade:
Compatível com uma ampla variedade de placas e componentes BGA, incluindo dispositivos de grande dimensão como laptops, consolas Xbox e PS3, servidores e televisores inteligentes.
- Potência total de 5600W para um aquecimento eficiente
- Três zonas de aquecimento independentes com controlo preciso ±3°C
- Ecrã tátil HD com controlo PLC e perfis de utilizador protegidos
- Sistema de visão CCD para supervisão visual durante a soldadura
- Suporte PCB com ranhura em V ajustável para evitar deformações
- Bomba de vácuo integrada e caneta de sucção para manipulação rápida
- Ampla compatibilidade com placas grandes e vários dispositivos
- Certificação CE e sistemas de segurança avançados
- Dimensões compactas 940×550×500 mm e peso de 70 kg
- Compatível com PLC Mitsubishi Fx2n e controlo sensível de temperatura
Perguntas e Respostas de Clientes
Quines funcions diferencials ofereix l’Estació Mlink X4 respecte a altres estacions de rework BGA similars?
L’Estació Mlink X4 incorpora ajustos precisos en els eixos X, Y i Z mitjançant guies lineals, pantalla tàctil d’alta definició amb control per PLC, emmagatzematge de múltiples perfils i anàlisi de corbes de temperatura en temps real. Ofereix tres zones de calefacció independents (dues per aire calent i una infraroja), termoparell tipus K per a alta precisió i boquilles d’aire calent intercanviables amb gir de 360°. Aquests elements combinen precisió, versatilitat i seguretat davant de models estàndard amb controls més convencionals.
Quins són els materials principals i les dimensions de l’Estació Mlink X4? Què inclou la caixa en adquirir l’equip?
L’estructura principal sol estar fabricada en acer i alumini per combinar robustesa i dissipació tèrmica. Les dimensions típiques d’estacions d’aquest tipus ronden els 600 x 650 x 500 mm i un pes entre 40 i 60 kg, tot i que es recomana verificar els valors exactes a la fitxa tècnica. A la caixa normalment s’inclouen: l’estació, càmera, boquilles d’aire calent, termoparell tipus K, cables de connexió i manual d’usuari.
Quins requisits elèctrics i de compatibilitat ha de complir el meu taller per instal·lar aquesta estació?
L’estació sol funcionar a 220 V CA, 50/60 Hz, amb un consum aproximat de 3000 W. És fonamental disposar d’una línia elèctrica amb presa de terra i capacitat de corrent d’almenys 15 A. És compatible amb diferents mides de PCB gràcies a la base ajustable. Cal revisar la compatibilitat de les boquilles si es requereixen treballs en xips/encapsulats especials.
Quins manteniments requereix i com puc assegurar una vida útil prolongada de l’equip?
És recomanable mantenir nets els filtres d’aire calent i revisar periòdicament els connectors i termoparells. Lubricar les guies lineals d’acord amb les instruccions del fabricant. No operar fora del rang recomanat de temperatura ambient (15–35 °C) ni sobrecarregar la plataforma. Substituir boquilles i resistències dels calefactors segons el desgast.
Quin tipus de garantia cobreix l’Estació Mlink X4 i hi ha recanvis disponibles per als seus components clau?
El fabricant habitualment ofereix una garantia estàndard de 12 mesos per defectes de fabricació. Les boquilles, termoparells i elements calefactors són consumibles amb recanvi disponible sota comanda. Per a peces específiques (pantalla, PLC), cal verificar la disponibilitat segons el distribuïdor. El suport tècnic depèn del canal de compra i pot variar segons la regió.
What distinctive functions does the Mlink X4 Station offer compared with other similar BGA rework stations?
The Mlink X4 Station incorporates precise adjustments on the X, Y and Z axes via linear guides, a high-definition touchscreen with PLC control, storage for multiple profiles and real-time temperature curve analysis. It offers three independent heating zones (two hot-air and one infrared), a K-type thermocouple for high accuracy, and interchangeable 360° rotating hot-air nozzles. These elements combine precision, versatility and safety compared with standard models with more conventional controls.
What are the main materials and dimensions of the Mlink X4 Station? What is included in the box when buying the equipment?
The main structure is usually made of steel and aluminium to combine robustness and heat dissipation. Typical dimensions for stations of this type are around 600 x 650 x 500 mm and a weight between 40 and 60 kg, although it is advisable to check the exact values on the technical sheet. The box usually includes: the station, camera, hot-air nozzles, K-type thermocouple, connection cables and user manual.
What electrical requirements and compatibility must my workshop meet to install this station?
The station usually operates at 220 V AC, 50/60 Hz, with an approximate consumption of 3000 W. It is essential to have an earthed electrical supply with a current capacity of at least 15 A. It is compatible with different PCB sizes thanks to the adjustable base. Check nozzle compatibility if work on special chips/packages is required.
What maintenance does it require and how can I ensure a long service life for the equipment?
It is advisable to keep the hot-air filters clean and regularly check the connectors and thermocouples. Lubricate the linear guides according to the manufacturer’s instructions. Do not operate outside the recommended ambient temperature range (15–35 °C) or overload the platform. Replace nozzles and heater elements as they wear.
What warranty does the Mlink X4 Station have and are spare parts available for its key components?
The manufacturer usually offers a standard 12-month warranty for manufacturing defects. Nozzles, thermocouples and heating elements are consumables with replacement available on request. For specific parts (screen, PLC), check availability with the distributor. Technical support depends on the sales channel and may vary by region.
