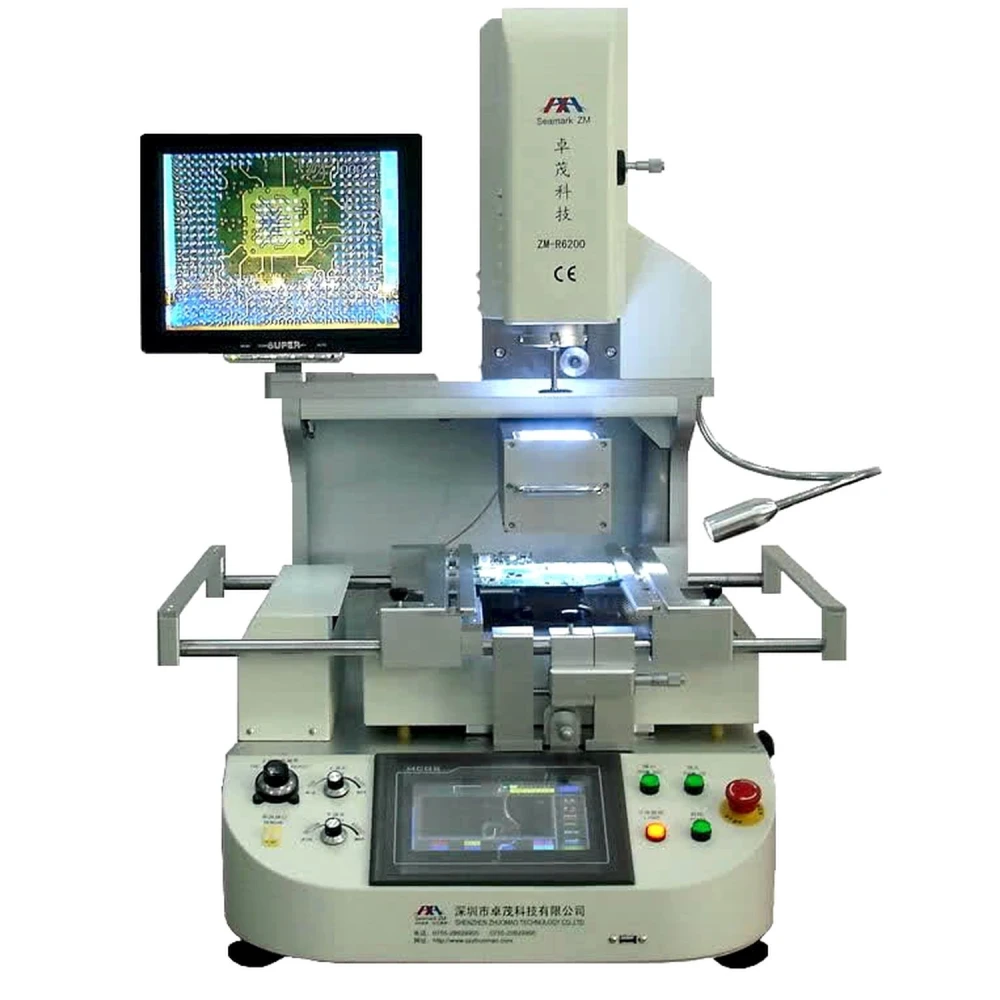

Estação Zhuomao ZM-R6200-C: estação de soldadura profissional sob encomenda
Marca: Zhuomao
IVA incluído (S/ IVA: 5 000,00€)
A Estação Zhuomao ZM-R6200-C é uma estação de soldadura profissional orientada para tarefas especializadas como o reballing BGA e a reparação de placas eletrónicas de grande dimensão. Esta estação destaca-se pela sua elevada precisão, versatilidade e tecnologia avançada, que garante resultados ótimos em processos de soldadura e dessoldadura.
Concebida para utilizadores profissionais, esta estação caracteriza-se pelo seu sistema de controlo PCL e por um ecrã tátil de alta definição que permite guardar múltiplos perfis de temperatura com proteção por palavra-passe. Além disso, incorpora uma análise instantânea de curvas de temperatura para um controlo exaustivo durante o processo.
Características principais:
- Movimento preciso nos eixos X, Y e Z graças a um deslizador adoptliner, que facilita ajustes finos e posicionamento rápido.
- Três zonas de aquecimento independentes: dois aquecedores de ar quente e um aquecedor infravermelho para pré-aquecimento, com controlo de temperatura com uma precisão de ±3 °C.
- Bicos de ar quente rotativos 360° com íman para fácil instalação e troca, adaptáveis a diferentes necessidades.
- Termopar tipo K importado de alta precisão com controlo em circuito fechado e sistema de compensação automática de temperatura.
- Suporte para PCB com ranhura em V e fixação flexível que protege a placa durante o aquecimento e arrefecimento, compatível com qualquer tamanho de pacote BGA.
- Ventoinha de fluxo cruzado para arrefecimento rápido da placa, aumentando a eficiência do trabalho.
- Bomba de vácuo integrada e lápis de sucção externo para manipulação rápida de chips.
- Sistema de visão CCD que permite um controlo visual preciso durante o processo de soldadura e dessoldadura.
- Ampla área de aquecimento válida para placas de grande dimensão, incluindo portáteis, consolas de jogos, servidores e televisores inteligentes.
- Certificação CE, com paragem de emergência e proteção automática contra sobreaquecimento e cortes de energia anómalos.
Especificações técnicas:
| Parâmetro | Detalhe |
|---|---|
| Poder total | 5600 W |
| Calentador superior | 800 W |
| Calentador inferior | Segundo calentador 800 W, tercer calentador IR 3900 W |
| Alimentação elétrica | AC 220V ±10%, 50/60 Hz |
| Dimensiones | 640 × 630 × 900 mm |
| Posicionamiento | Ranura en V con soporte ajustable en todas direcciones mediante fijación universal externa |
| Control de temperatura | Sensor tipo K, circuito cerrado, independiente, precisión ±3 °C |
| Tamaño PCB compatible | Mínimo 20×20 mm, máximo 570×370 mm |
| Control eléctrico | Módulo de control de temperatura altamente sensible, pantalla táctil de Taiwán, compatible con PLC Mitsubishi Fx2n |
| Peso neto | 70 kg |
Usos típicos:
- Reparação e reballing de chips BGA em placas eletrónicas.
- Soldadura e dessoldadura de componentes em placas de circuitos impressos de grande dimensão.
- Reparação de dispositivos eletrónicos como portáteis, consolas de videojogos, servidores e televisores inteligentes.
Compatibilidade: Esta estação é compatível com múltiplos perfis de temperatura e pacotes BGA de qualquer tamanho, além de ser adequada para placas de diferentes dimensões e tipos de dispositivos eletrónicos.
Nota importante: Este produto encontra-se disponível apenas sob encomenda. Por favor, considere os prazos de entrega e consulte a disponibilidade antes de efetuar a sua compra.
- Potência total de 5600W para um aquecimento eficiente.
- Três zonas de aquecimento independentes com controlo preciso de ±3 °C.
- Ecrã tátil HD com controlo PCL e perfis de temperatura guardáveis.
- Sistema de visão CCD para controlo visual durante soldadura e dessoldadura.
- Suporte ajustável para PCB com ranhura em V que evita deformações.
- Bomba de vácuo integrada e lápis de sucção para manipulação rápida de chips.
- Ampla área de aquecimento para placas grandes e vários dispositivos.
- Certificação CE com sistemas de proteção e paragem de emergência.
- Compatível com PLC Mitsubishi Fx2n e controlo elétrico avançado.
- Disponível apenas sob encomenda, consulte os prazos de entrega.
Perguntas e Respostas de Clientes
Que vantagens oferece a estação Zhuomao Zm-R6200-C face a outras estações BGA em termos de controlo de temperatura e precisão de posicionamento?
A Zhuomao Zm-R6200-C destaca-se pelo controlo preciso da temperatura através de três zonas independentes (duas de ar quente e uma IR inferior), mantendo variações dentro de ±3 °C. O sistema de eixos X-Y-Z com guias lineares permite ajustes finos ou rápidos, o que aumenta a precisão do alinhamento face a equipamentos convencionais de ajuste manual. Isto resulta em menor risco de danos por sobreaquecimento e melhor repetibilidade em processos complexos de retrabalho BGA.
Quais são as dimensões, peso e materiais principais da estação e o que inclui exatamente a caixa ao recebê-la?
A estação Zhuomao Zm-R6200-C tem dimensões aproximadas de 660 mm × 610 mm × 600 mm e um peso próximo de 45-50 kg, dependendo dos acessórios. É fabricada principalmente em alumínio industrial e aço, garantindo robustez. O pacote standard costuma incluir a estação principal, ecrã tátil, conjunto básico de boquilhas de ar quente, cabo de alimentação, termopares tipo K, ferramentas menores e manual de utilizador. Recomenda-se confirmar o detalhe exato com o distribuidor, uma vez que a configuração pode variar consoante a encomenda.
Com que tipo de fontes de alimentação e tensão é compatível a Zm-R6200-C, e quais são os requisitos elétricos para a sua instalação segura?
A Zm-R6200-C geralmente requer uma fonte de alimentação monofásica de 220-240 V AC, 50/60 Hz, com uma carga máxima estimada de 5,5 kW. A tomada deve ter capacidade adequada e ligação à terra fiável. Para uma instalação segura, é recomendável usar um disjuntor dedicado e seguir as normas locais IEC ou equivalentes relativas a maquinaria de laboratório.
Que tipo de manutenção preventiva necessita esta estação e como deve ser limpa para assegurar uma longa vida útil?
A manutenção preventiva inclui inspeção e limpeza mensal das boquilhas, sensores de temperatura e filtros de ar. É importante verificar regularmente o estado das guias lineares e lubrificar de acordo com as especificações do fabricante. A limpeza deve ser feita com um pano suave e seco; não utilizar solventes agressivos. Uma verificação periódica de cabos e ligações ajuda a prevenir falhas elétricas. Seguir estas rotinas prolonga a vida útil e reduz tempos de paragem.
Existem peças de substituição ou suporte pós-venda disponíveis para a Zm-R6200-C e qual é o prazo típico de garantia?
A estação dispõe de peças de substituição para boquilhas, termopares, ecrãs e módulos de aquecimento, geralmente geridos pelos distribuidores autorizados. O prazo típico de garantia é de 12 meses a partir da compra, cobrindo falhas de fabrico, embora deva ser verificado consoante o fornecedor. O suporte pós-venda costuma incluir assistência técnica e fornecimento de peças durante vários anos, sujeito à disponibilidade do fabricante.
A Estação Zhuomao ZM-R6200-C está disponível para entrega imediata?
Não, esta estação está disponível apenas sob encomenda, pelo que se recomenda consultar os prazos de entrega antes de comprar.
Que tamanhos de PCB esta estação pode suportar?
Pode suportar placas desde 20×20 mm até um máximo de 570×370 mm.
Que tipo de controlo de temperatura utiliza a estação?
Utiliza um sensor tipo K com controlo em circuito fechado e precisão de ±3 °C para cada zona de aquecimento independente.
Para que aplicações esta estação é ideal?
É ideal para reballing BGA, soldadura e dessoldadura de componentes em placas grandes, e reparação de dispositivos como portáteis, consolas e servidores.
Inclui proteção de segurança?
Sim, conta com certificação CE, paragem de emergência, proteção automática contra sobreaquecimento e desligamento em caso de acidentes.
