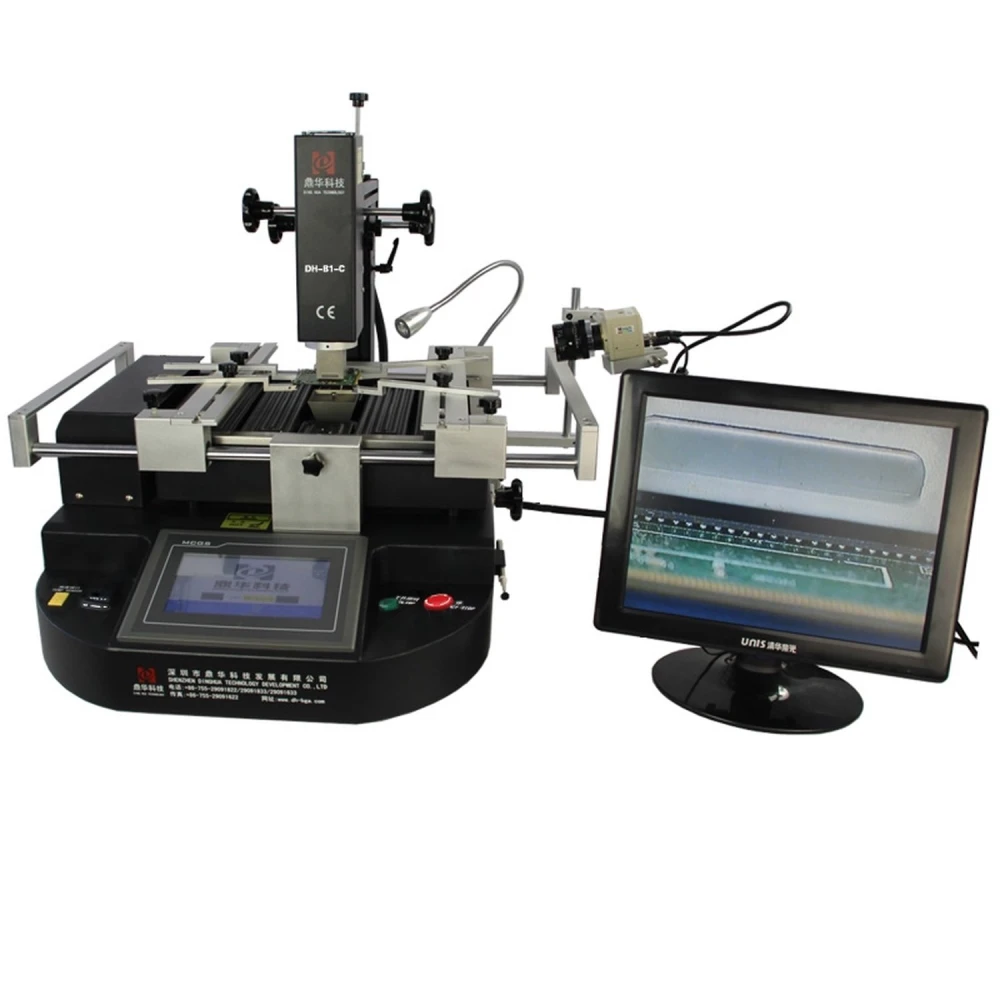

Estação de Reballing Dinghua DH-B1-C com ecrã tátil e três aquecedores independentes
Marca: DINGHUA
IVA incluído (S/ IVA: 1 199,00€)
A Estação de Reballing Dinghua DH-B1-C é um equipamento profissional concebido para a reparação e reballing de componentes BGA com elevada precisão e eficiência. Conta com três aquecedores independentes que combinam ar quente e infravermelhos para um aquecimento uniforme e controlado, assegurando resultados ótimos em cada processo.
Características principais
- Aquecimento combinado: Três aquecedores independentes: ar quente superior de 800W, ar quente inferior de 1200W e infravermelhos de 2700W.

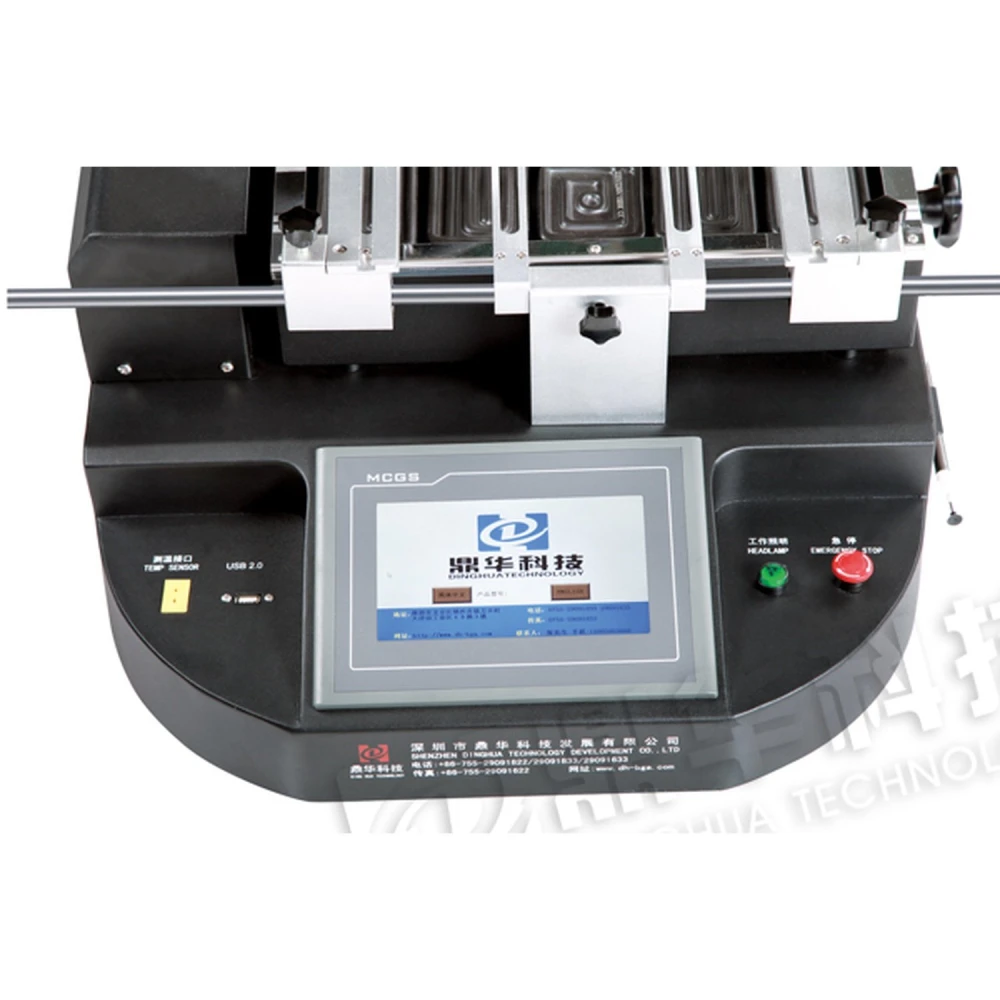

- Controlo avançado: Ecrã tátil HD com controlo PLC que permite configurar até 8 segmentos de aquecimento, arrefecimento e temperatura constante.
- Ventilador potente: Ventilador de fluxo cruzado que arrefece rapidamente a placa PCB e evita deformações.

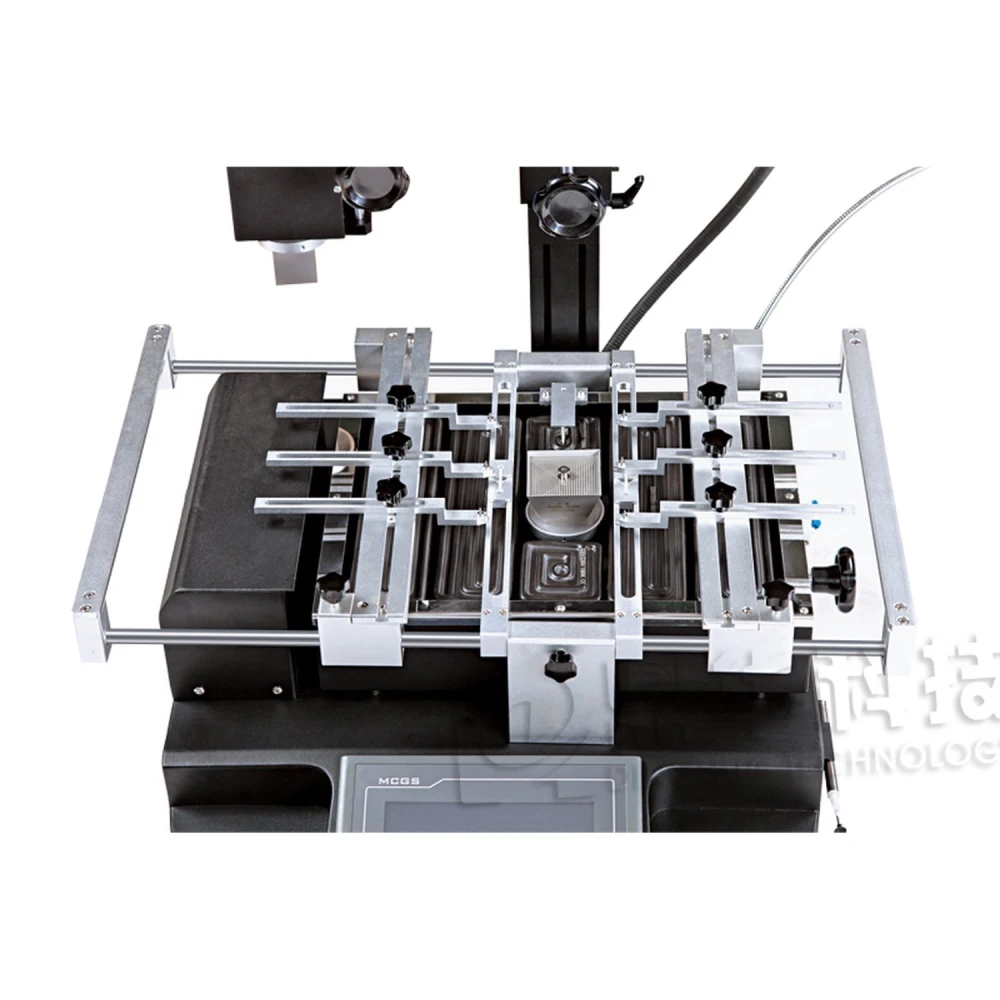

- Posicionamento preciso: Suporte V-groove ajustável em qualquer direção com fixação universal externa para todo o tipo de placas.
- Controlo de temperatura: Termopar tipo K com controlo em circuito fechado e precisão de ±2 graus.
- Compatibilidade: Suporta placas PCB de tamanho máximo 500x400 mm e mínimo 22x22 mm, com chips BGA de até 180x80 mm e espaçamento mínimo de 0.15 mm.
- Segurança e certificação: Certificação CE, interruptor de emergência e desligamento automático em caso de incidências.

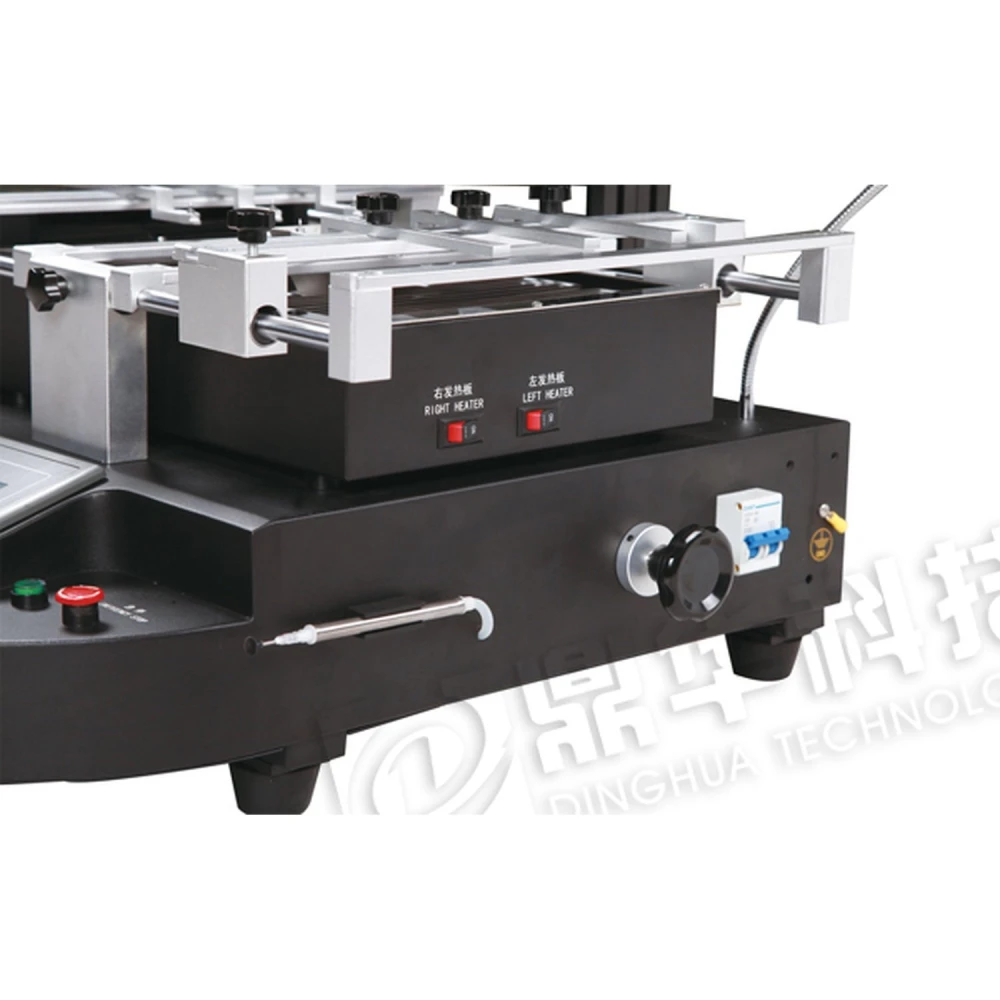

- Funções adicionais: Sistema de alarme sonoro antes de finalizar a dessoldagem e soldadura, câmara de alta resolução e monitor integrado.
Especificações técnicas
- Potência total: 4800W
- Alimentação: AC220V ±10%, 50/60Hz
- Dimensões: 800 mm (alto) x 900 mm (ancho) x 950 mm (profundidade)
- Peso líquido: 45 kg
- Sensor de temperatura externo: 1
Usos típicos
Esta estação é ideal para técnicos e profissionais que necessitam de realizar reballing, soldadura e reparação de chips BGA em placas eletrónicas com elevada precisão e rapidez. O seu controlo avançado e funções de segurança tornam-na adequada para ambientes industriais e oficinas especializadas.
Compatibilidade
Compatível com uma ampla variedade de placas PCB e chips BGA, a Dinghua DH-B1-C adapta-se a diferentes tamanhos e configurações graças ao seu suporte ajustável e controlo de temperatura preciso.
- Três aquecedores independentes: ar quente superior (800W), ar quente inferior (1200W) e infravermelhos (2700W).
- Ecrã tátil HD com controlo PLC para configurar perfis de temperatura ilimitados.
- Ventilador de fluxo cruzado para arrefecimento rápido e prevenção de deformações.
- Suporte V-groove ajustável para posicionamento preciso de placas PCB.
- Controlo de temperatura com termopar tipo K e precisão de ±2°C.
- Compatível com placas PCB até 500x400 mm e chips BGA até 180x80 mm.
- Sistema de alarme sonoro antes de finalizar processos de soldadura e dessoldagem.
- Certificação CE com interruptor de emergência e desligamento automático.
Perguntas e Respostas de Clientes
Quins avantatges ofereix la combinació de calefacció per aire calent i per infrarojos a l’estació reballing Dinghua Dh-B1-C?
La combinació d’aire calent i calefacció per infrarojos permet un control tèrmic més precís i adaptable segons el tipus de PCB i xip. L’aire calent facilita l’enfocament localitzat, mentre que l’infraroig ajuda a escalfar tota l’àrea inferior de la placa, reduint el risc de deformacions i punts freds. Això millora l’eficiència del procés de reballing i redueix defectes per estrès tèrmic.
Quines són les dimensions físiques, el pes i el contingut de la caixa en adquirir l’estació?
L’estació Dinghua Dh-B1-C fa 800 mm de profunditat, 900 mm d’amplada i 950 mm d’alçada, amb un pes net de 45 kg. Típicament inclou la pròpia estació, un joc de broquets ajustables, suport universal per a PCB, sensor de temperatura extern, accessoris de fixació i manual d’usuari. És recomanable confirmar l’inventari exacte amb el distribuïdor.
És compatible amb totes les plaques i xips BGA, i quins límits físics admet?
Aquesta estació admet plaques de circuit imprès (PCB) amb mida màxima de 500 x 400 mm i mínima de 22 x 22 mm. Admet xips BGA des de 2 x 2 mm fins a 80 x 80 mm, amb una separació mínima de xip de 0,15 mm, cosa que cobreix la majoria d’aplicacions electròniques estàndard i d’alta densitat, tot i que xips o plaques fora d’aquests rangs no seran compatibles.
Quin manteniment preventiu es recomana per assegurar la durabilitat i el funcionament òptim de l’estació?
Es recomana la neteja periòdica dels filtres d’aire i ventiladors, la verificació i substitució dels broquets si estan obstruïts o danyats, la revisió de les connexions elèctriques i la calibració del sensor tipus K per assegurar la precisió tèrmica. A més, cal comprovar l’absència de pols als components òptics de la càmera i el monitor, i utilitzar la funció d’apagat automàtic en situacions d’emergència.
Quines mesures de seguretat incorpora i quina certificació normativa compleix aquesta estació?
El model Dh-B1-C compta amb certificació CE europea, integra un interruptor d’emergència i un sistema d’apagat automàtic davant anomalies, així com alarmes acústiques abans d’acabar els cicles de soldadura i desoldadura. Aquestes mesures minimitzen els riscos de sobreescalfament i permeten una resposta ràpida davant incidents.
What advantages does the combination of hot air and infrared heating offer in the Dinghua Dh-B1-C reballing station?
The combination of hot air and infrared heating allows more precise and adaptable thermal control depending on the PCB and chip type. Hot air makes localised heating easier, while infrared helps heat the entire underside of the board, reducing the risk of warping and cold spots. This improves reballing efficiency and reduces defects caused by thermal stress.
What are the physical dimensions, weight and box contents when purchasing the station?
The Dinghua Dh-B1-C station measures 800 mm deep, 900 mm wide and 950 mm high, with a net weight of 45 kg. It typically includes the station itself, a set of adjustable nozzles, a universal PCB holder, an external temperature sensor, fixing accessories and a user manual. It is advisable to confirm the exact contents with the distributor.
Is it compatible with all PCB and BGA chips, and what physical limits does it support?
This station supports printed circuit boards (PCB) with a maximum size of 500 x 400 mm and a minimum of 22 x 22 mm. It accepts BGA chips from 2 x 2 mm up to 80 x 80 mm, with a minimum chip spacing of 0.15 mm, covering most standard and high-density electronic applications, although chips or boards outside these ranges will not be compatible.
What preventive maintenance is recommended to ensure durability and optimum performance of the station?
Periodic cleaning of the air filters and fans is recommended, along with checking and replacing nozzles if they are blocked or damaged, inspecting electrical connections and calibrating the K-type sensor to ensure thermal accuracy. It is also advisable to check for dust on the camera and monitor optical components, and to use the automatic shut-off function in emergency situations.
What safety measures does it include, and what certification does this station comply with?
The Dh-B1-C model has European CE certification, integrates an emergency switch and an automatic shut-off system in the event of anomalies, as well as audible alarms before the soldering and desoldering cycles finish. These measures minimise the risk of overheating and allow a rapid response to incidents.
