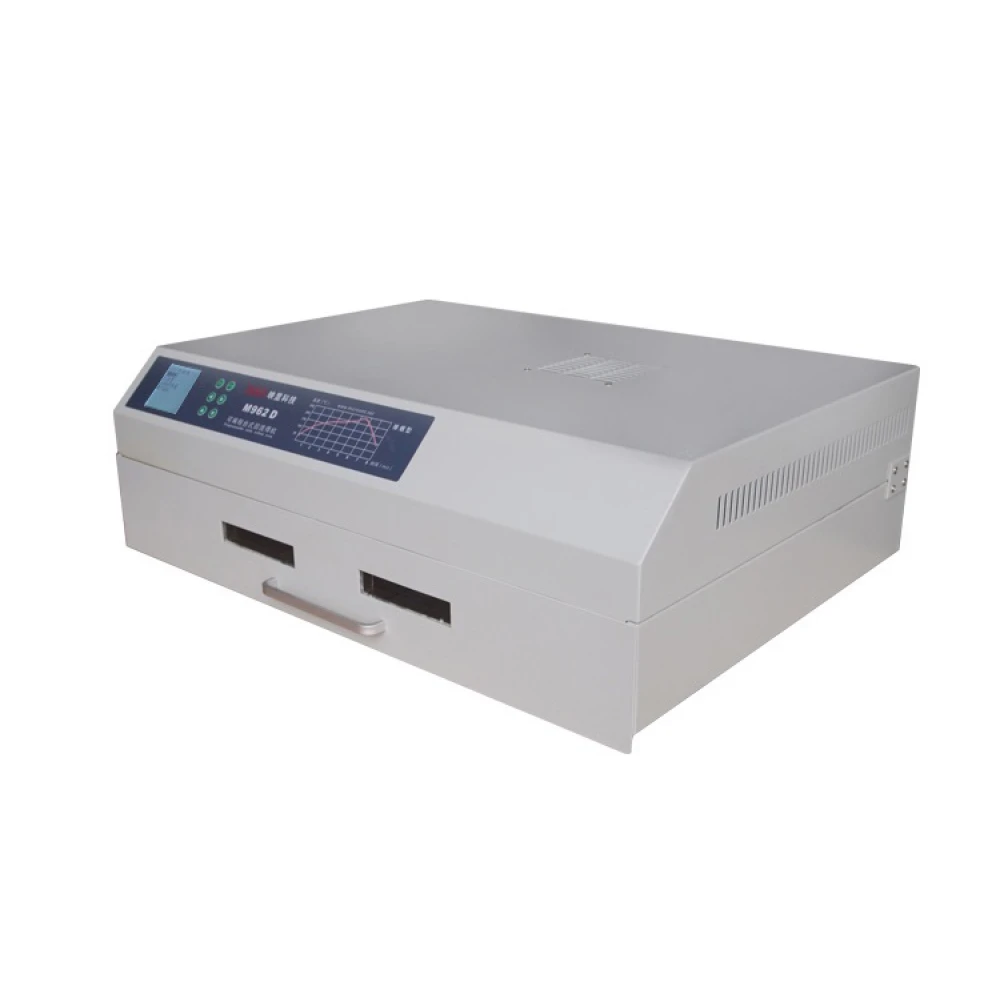

Forno de Reflow por Infravermelhos INSA M962D com Controlo Automático
Marca: Puhui
IVA incluído (S/ IVA: 680,00€)
Descrição do produto:
O forno de reflow por infravermelhos INSA M962D é um equipamento avançado concebido para automatizar o processo de soldadura de componentes eletrónicos SMD e BGA. Controlado por microcomputador, este forno oferece um processo de soldadura completo e automático, facilitando a operação e assegurando resultados precisos e uniformes graças à sua tecnologia de radiação infravermelha rápida combinada com circulação de ar.
Características principais:
- Área de soldadura ampla: A sua zona efetiva de soldadura é de 400 x 650 mm, permitindo trabalhar com placas de grande dimensão e aumentando a versatilidade do equipamento.
- Oito perfis de temperatura programáveis: Permite selecionar e memorizar diferentes ondas de temperatura para se adaptar a vários tipos de soldadura e materiais, incluindo funções de aquecimento e arrefecimento controladas.
- Potência elevada: Conta com uma potência nominal de 3300W que assegura um aquecimento rápido e uniforme em todo o processo.

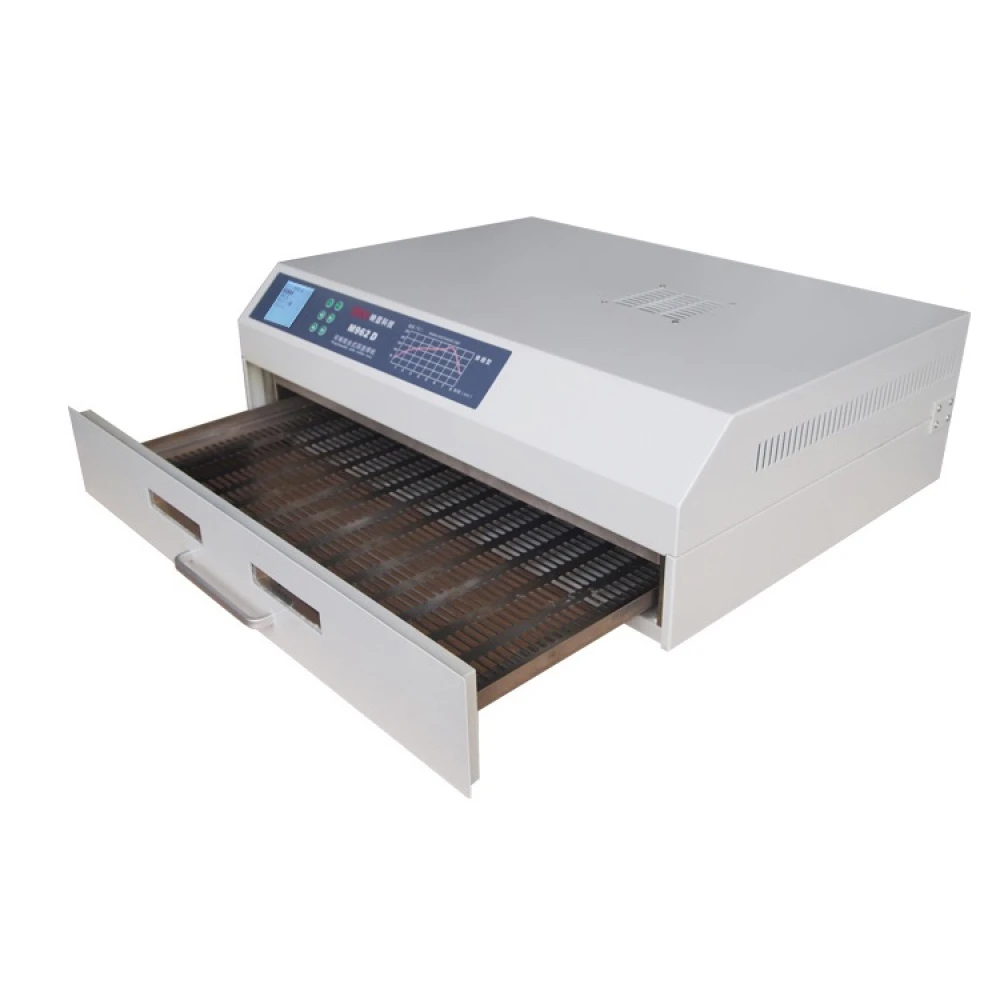

- Design ergonómico e funcional: Inclui uma bancada tipo gaveta para facilitar a supervisão visual durante a soldadura. A sua interface intuitiva permite uma utilização simples, mesmo para operadores sem experiência.
- Funções especiais: Suporta processos de soldadura, secagem, conservação de calor, arrefecimento rápido e retrabalho, ideal para componentes como CHIP, SOP, PLCC, QFP e BGA.
- Compatibilidade elétrica: Funciona com alimentação de AC110V a AC220V, 50-60Hz, adaptando-se a diferentes ambientes de trabalho.
Aplicações típicas:
Este forno é ideal para empresas e oficinas que necessitam de soldadura de alta precisão em produção em série ou pequenos lotes. É especialmente útil para soldadura sem chumbo em dupla face, reballing de BGA, envelhecimento térmico de placas PCB e manutenção geral de circuitos eletrónicos.
Instruções de utilização resumidas:
- Colocar o produto a soldar na bancada e fechar a gaveta.
- Selecionar o perfil de temperatura adequado no menu LCD, disponível em vários idiomas incluindo espanhol.
- Iniciar o ciclo automático de soldadura com acompanhamento visual através da janela do forno.
- No final, o forno realiza um arrefecimento automático para assegurar a qualidade da soldadura.
- Em caso de imperfeições, pode ser realizado um retrabalho usando a função de aquecimento adicional.
Conselhos para uma utilização ideal:
- Pré-aquecer o forno em ambientes frios ou com elevada humidade para melhorar a qualidade da soldadura.
- Evitar soldar componentes com blindagens metálicas ou que suportem temperaturas inferiores a 250°C.
- Para melhorar a qualidade, colocar uma placa PCB adicional de 10x10 cm por baixo da peça a soldar quando se trabalha com BGA.
Manutenção diária:
- Manter limpa a bancada e a janela de observação.
- Não desligar o forno imediatamente após a utilização; esperar até arrefecer completamente.

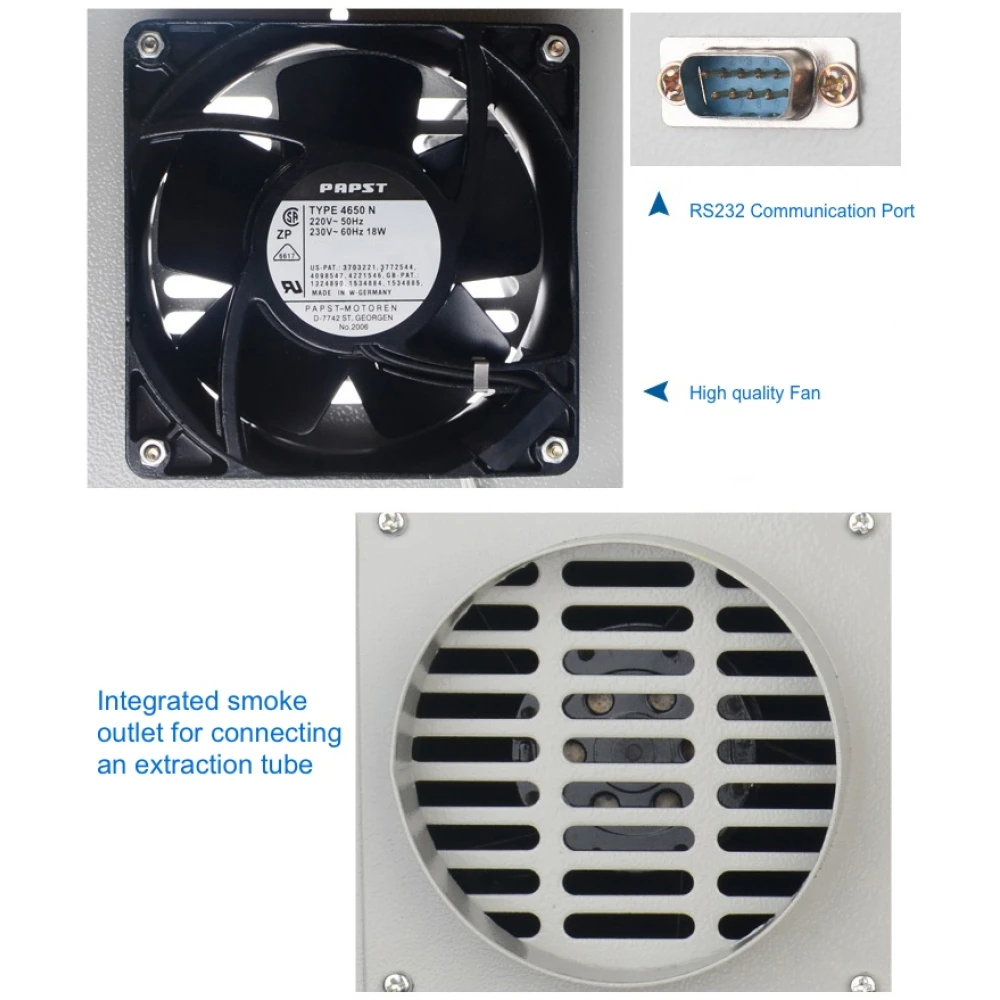

- Assegurar uma boa ventilação do equipamento durante o funcionamento.
- Desligar o equipamento se não for utilizado durante períodos prolongados.
Disponibilidade: Atualmente este produto está sem stock e é vendido apenas por encomenda.
O forno de reflow por infravermelhos INSA M962D é uma solução fiável e eficiente para processos de soldadura eletrónica que exigem precisão e controlo automatizado.
- Área de soldadura efetiva máxima de 400x650 mm para maior versatilidade
- Oito perfis de temperatura programáveis para diferentes tipos de soldadura
- Potência nominal de 3300W com aquecimento rápido e uniforme

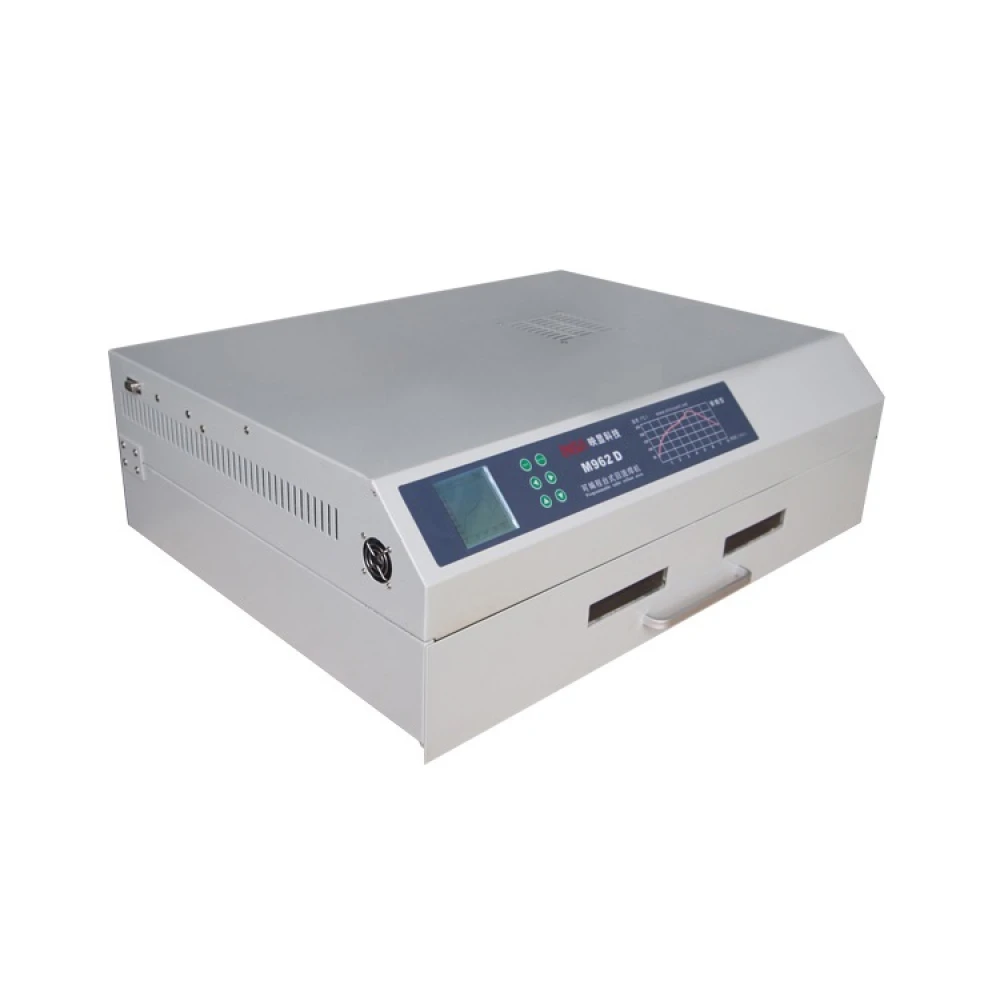

- Interface intuitiva com ecrã LCD e menu multilingue
- Funções de soldadura, secagem, conservação de calor e arrefecimento rápido
- Compatível com componentes CHIP, SOP, PLCC, QFP e BGA
- Design com bancada tipo gaveta para supervisão visual durante o processo
- Alimentação AC110V~AC220V / 50~60Hz adaptável a vários ambientes
- Ideal para produção em série e pequenos lotes em empresas e oficinas
- Manutenção simples com recomendações para prolongar a vida útil
Perguntas e Respostas de Clientes
Quins avantatges ofereix el sistema de calefacció per infrarojos davant dels forns de reflow per convecció tradicionals en el model INSA M962d?
L’INSA M962d utilitza calefacció per infrarojos combinada amb ventilació forçada. Això permet una temperatura més uniforme i una transferència de calor ràpida, cosa que millora la precisió del perfil tèrmic. Tanmateix, cal tenir en compte que la radiació IR pot ser menys efectiva amb components ubicats sota ombres o apilats, comparat amb sistemes d’aire calent exclusivament.
Quines són les dimensions internes útils i el pes total del forn de reflow INSA M962d?
La zona de soldadura efectiva interna és de 400 x 650 mm, cosa que admet plaques de circuit mitjanes i grans. El pes de l’equip és aproximadament 28 kg. Aquestes xifres poden variar lleugerament segons el lot de fabricació.
Quin manteniment requereix aquest forn i quina és la seva vida útil estimada sota ús freqüent?

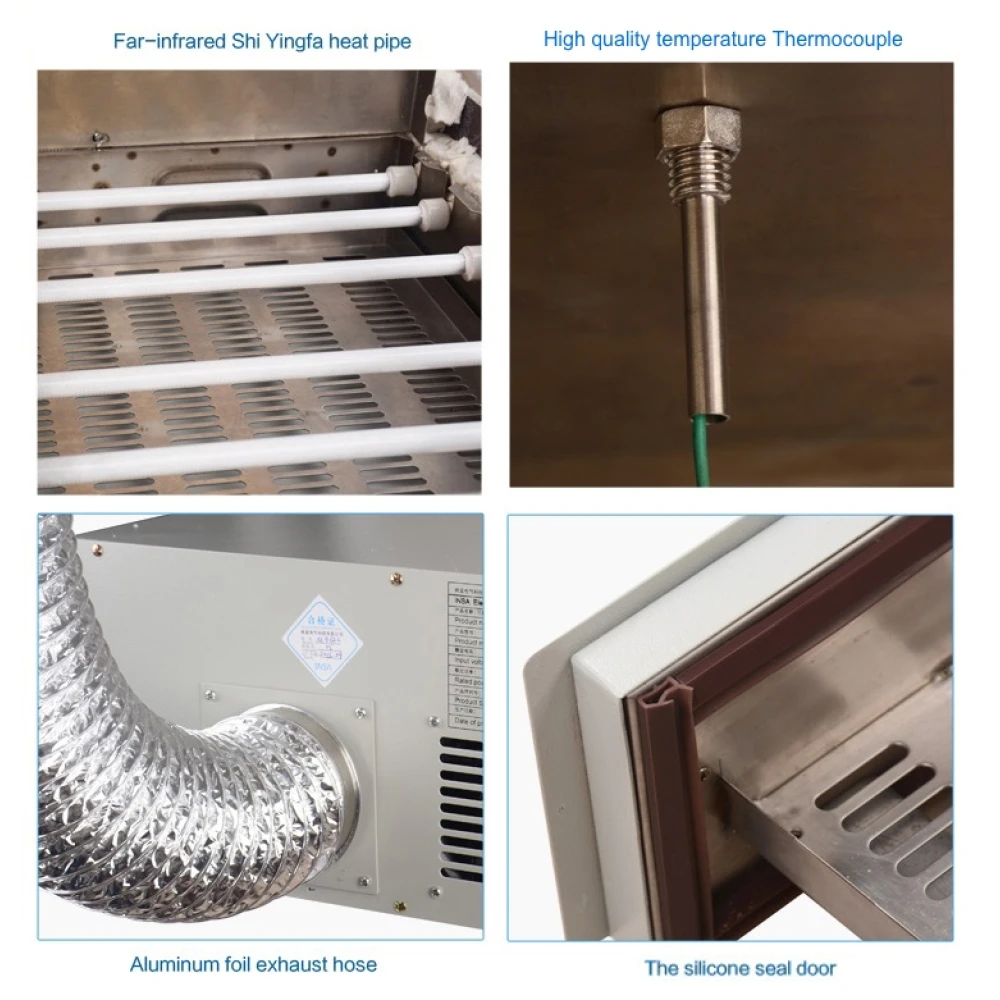

El manteniment bàsic inclou la neteja periòdica dels filtres i la cambra, la inspecció de les resistències IR i dels ventiladors. En condicions moderades, la vida útil de les làmpades IR supera les 8000 h. El sobreescalfament i l’acumulació de residus poden escurçar aquest període.
Es poden carregar simultàniament diferents PCBs de mida reduïda en una mateixa operació de reflow?
Sí, és possible carregar diverses PCBs petites, sempre que la suma d’àrees no superi els 400 x 650 mm i hi hagi separació suficient per a la circulació de l’aire. Es recomana utilitzar suports organitzadors per evitar desplaçaments durant el procés.
What advantages does the infrared heating system offer over traditional convection reflow ovens in the INSA M962d model?
The INSA M962d uses infrared heating combined with forced ventilation. This provides a more even temperature and rapid heat transfer, improving the accuracy of the thermal profile. However, it should be noted that IR radiation can be less effective with components located in shadow or stacked, compared with hot-air-only systems.
What are the useful internal dimensions and total weight of the INSA M962d reflow oven?
The effective internal soldering area is 400 x 650 mm, which accommodates medium and large circuit boards. The unit weighs approximately 28 kg. These figures may vary slightly depending on the production batch.
What maintenance does this oven require, and what is its estimated service life under frequent use?
Basic maintenance includes periodic cleaning of the filters and chamber, inspection of the IR heaters and fans. Under moderate conditions, the service life of the IR lamps exceeds 8,000 hours. Overheating and residue build-up can shorten this period.
Can different small PCBs be loaded at the same time in a single reflow operation?
Yes, it is possible to load several small PCBs, provided that the combined area does not exceed 400 x 650 mm and there is sufficient spacing for air circulation. It is recommended to use organising supports to prevent movement during the process.
What advantages does the infrared heating system offer over traditional convection reflow ovens in the INSA M962d model?
The INSA M962d uses infrared heating combined with forced ventilation. This allows a more even temperature and rapid heat transfer, improving thermal profile accuracy. However, it should be noted that IR radiation can be less effective with components located in shadow or stacked, compared with hot-air-only systems.
What are the useful internal dimensions and total weight of the INSA M962d reflow oven?
The effective internal soldering area is 400 x 650 mm, which accommodates medium and large circuit boards. The unit weighs approximately 28 kg. These figures may vary slightly depending on the production batch.
