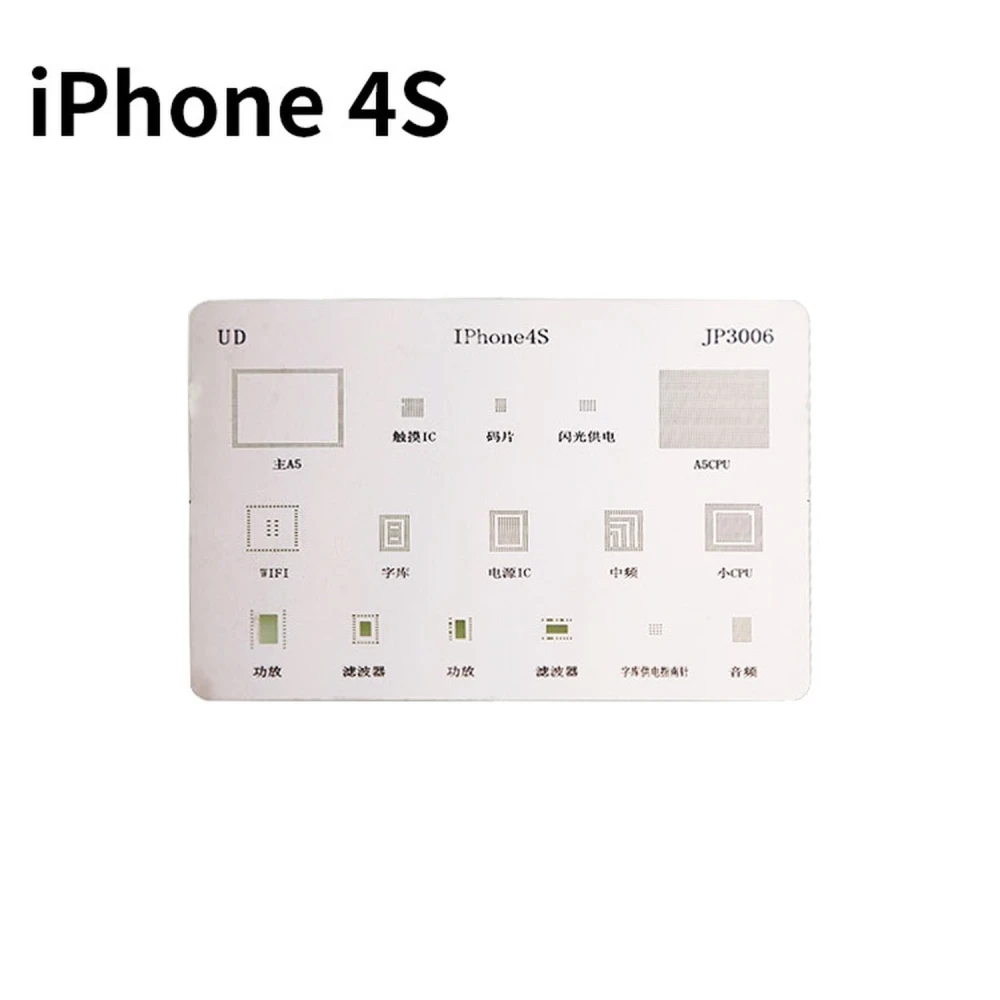

Placa stencil iPhone 4S para soldadura BGA - Gabarito preciso Mlink
Marca: Mlink
3,69€
IVA incluído (S/ IVA: 3,00€)
Só restam 4 em stock - encomende já!
Entrega padrão
Qua, Abr 22 - Sex, Abr 24
Entrega expresso
Seg, Abr 20 - Ter, Abr 21
Devoluções em 30 dias
Devoluções gratuitas em 30 dias
Transação segura
Share:
Entrega grátis
Em encomendas superiores a 60€
Devoluções fáceis
Política de devolução de 30 dias
Pagamento seguro
Checkout 100% seguro
Garantia de qualidade
Apenas produtos originais
A Placa Stencil iPhone 4S é uma ferramenta essencial para técnicos especializados na reparação de dispositivos Apple, especificamente para o modelo iPhone 4S. Este gabarito foi concebido para o processo de reballing BGA, permitindo uma aplicação precisa e uniforme de solda nos integrados do dispositivo.
Características principais:
- Gabarito de calor direto que inclui todos os integrados BGA do iPhone 4S.
- Fabricada pela Mlink, reconhecida pela sua qualidade em acessórios para estações de soldadura.
- Permite uma soldadura eficiente e precisa, facilitando a reparação de chips e componentes integrados.
- Compatível exclusivamente com o iPhone 4S, garantindo um ajuste perfeito.
Usos típicos:
- Reballing de chips BGA no iPhone 4S para restaurar ligações elétricas.
- Reparação de integrados que requerem precisão na aplicação de solda.
- Utilização em estações de soldadura e ferramentas de reballing para dispositivos Apple.
Compatibilidade: Esta placa stencil foi concebida especificamente para o iPhone 4S e não é compatível com outros modelos de iPhone ou dispositivos.
Com este gabarito, os profissionais de reparação podem assegurar um trabalho de alta qualidade, reduzindo o risco de danos e melhorando a eficiência no processo de soldadura.
- Gabarito de calor direto para integrados BGA do iPhone 4S
- Fabricada pela Mlink, especialista em acessórios para soldadura
- Permite reballing e reparação precisa de chips BGA
- Compatível exclusivamente com iPhone 4S
- Ideal para técnicos de reparação e estações de soldadura
Perguntas e Respostas de Clientes
Quin és el material i el gruix de la placa stencil per a iPhone 4S, i com afecta la seva durabilitat i precisió?
Aquesta placa stencil està fabricada en acer inoxidable d’aproximadament 0,12 mm de gruix, un material seleccionat per la seva resistència a la deformació i la seva alta durabilitat durant múltiples cicles tèrmics. El gruix ajuda a aconseguir una bona precisió en el dipòsit d’estany, minimitzant el risc de fuites o excessos durant el procés de BGA reballing.
Hi està inclosa tota la varietat de matrius BGA per als integrats principals de l’iPhone 4S a la placa?
Sí, aquesta placa stencil integra les matrius per a tots els principals integrats BGA utilitzats a l’iPhone 4S, cobrint CPU, memòria, baseband i components d’alimentació. Recomanem confirmar visualment si hi ha una variant molt poc habitual, ja que la cobertura abasta els xips més estàndard del model.
Quines recomanacions de temperatura i flux d’aire s’han de tenir en compte en fer servir aquest stencil en un procés de calor directe?
El recomanat és treballar en un rang de 260–300 °C, amb un flux d’aire moderat (aprox. 20–30 L/min), per aconseguir la fusió adequada de la soldadura sense deformar el stencil. Fer servir temperatures superiors pot afectar la forma de les obertures i escurçar la vida útil de la placa.
Amb quin tipus de boles de soldadura (diàmetre i material) és compatible aquest stencil?
El stencil està dissenyat per fer-se servir amb boles d’estany de 0,3 mm de diàmetre tipus Sn63/Pb37, que coincideixen amb el pitch de la majoria dels integrats de l’iPhone 4S. Cal verificar la mida específica del xip a rebolejar, tot i que en la gran majoria 0,3 mm resulta òptim.
Quins són els principals problemes d’alineació o deformació que poden aparèixer i com es poden evitar?
Els principals riscos són el desplaçament de la placa durant l’aplicació de calor i la deformació per sobreescalfament. Es recomana fixar-la fermament i evitar superar els 320 °C. Després de diversos usos, inspeccioneu visualment la planitud i les obertures per descartar danys.
What are the material and thickness of the stencil plate for iPhone 4S, and how do they affect its durability and precision?
This stencil plate is made from stainless steel with an approximate thickness of 0.12 mm, a material chosen for its resistance to warping and high durability through multiple thermal cycles. The thickness helps achieve good precision when depositing solder, minimising the risk of leaks or excess during the BGA reballing process.
Is the full range of BGA templates for the main iPhone 4S ICs included on the plate?
Yes, this stencil plate includes templates for all the main BGA ICs used in the iPhone 4S, covering CPU, memory, baseband and power components. We recommend visually checking if there is a very uncommon variant, as the coverage includes the most standard chips for this model.
What temperature and airflow recommendations should be considered when using this stencil in a direct heat process?
The recommended working range is 260–300 °C, with moderate airflow (approx. 20–30 L/min), to achieve proper solder melting without warping the stencil. Using higher temperatures may affect the shape of the openings and shorten the service life of the plate.
What type of solder balls (diameter and material) is this stencil compatible with?
The stencil is designed to be used with 0.3 mm Sn63/Pb37 solder balls, which match the pitch of most iPhone 4S ICs. The specific size of the chip to be reballed should be checked, although in the vast majority of cases 0.3 mm is optimal.
What are the main alignment or warping issues that can occur, and how can they be avoided?
The main risks are the plate shifting during heat application and warping due to overheating. It is recommended to secure it firmly and avoid exceeding 320 °C. After several uses, visually inspect the flatness and openings to rule out damage.
