Testador IC e LED KT152 multifuncional para testes rápidos e fiáveis
Marca: satkit
13,53€
IVA incluído (S/ IVA: 11,00€)
Descontos por quantidade
| Quantidade | Preço | Guardar |
|---|---|---|
| 2+ | 25,98€ | |
| 10+ | 25,17€ | |
| 20+ | 22,46€ |
Stock limitado
Entrega padrão
Qui, Abr 23 - Seg, Abr 27
Entrega expresso
Ter, Abr 21 - Qua, Abr 22
Devoluções em 30 dias
Devoluções gratuitas em 30 dias
Transação segura
Share:
Entrega grátis
Em encomendas superiores a 60€
Devoluções fáceis
Política de devolução de 30 dias
Pagamento seguro
Checkout 100% seguro
Garantia de qualidade
Apenas produtos originais
Descrição do produto

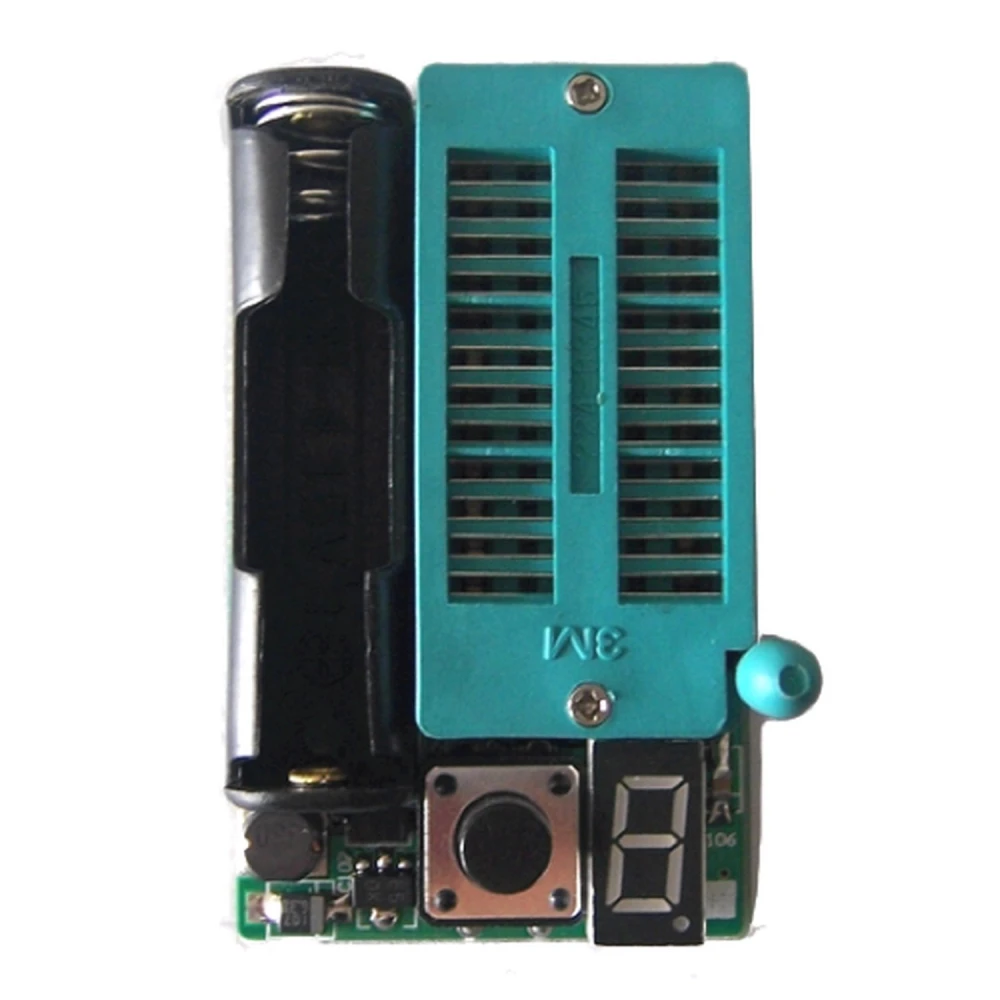

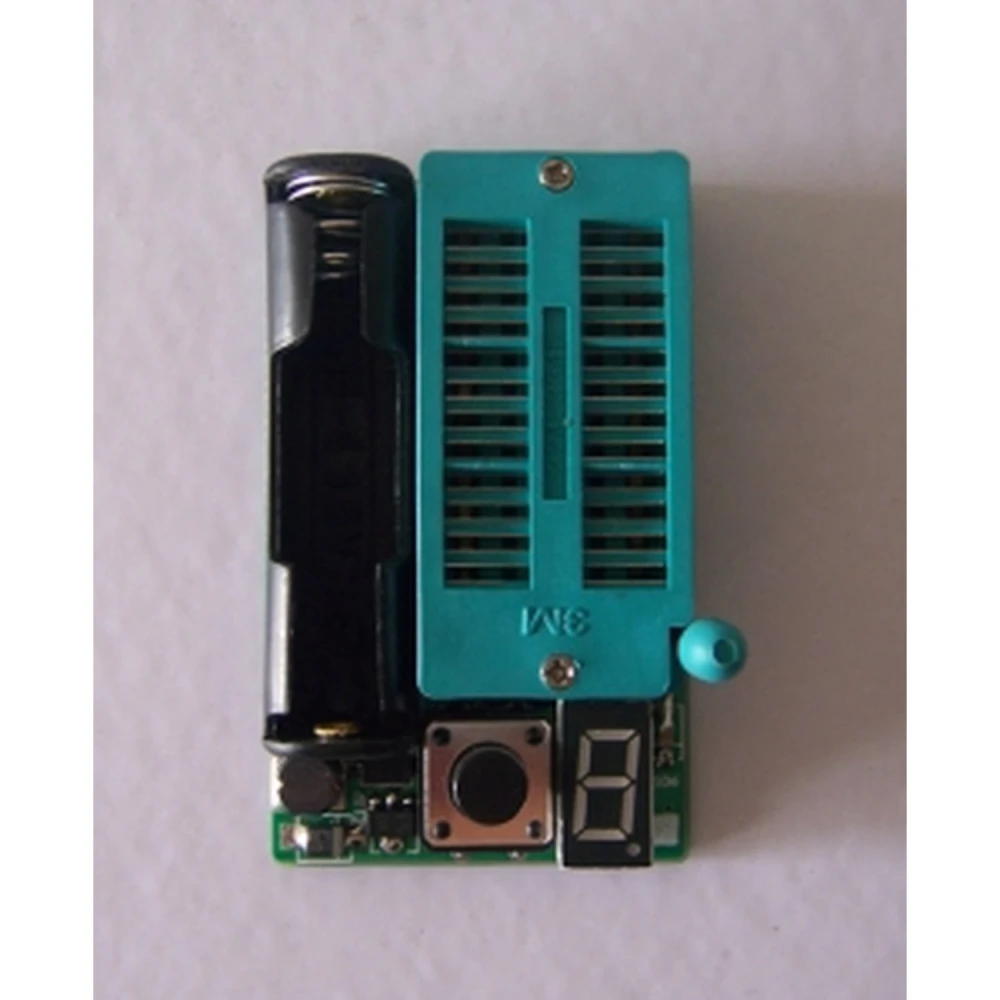

O testador IC e LED KT152 é um dispositivo multifuncional compacto concebido para testar e identificar chips lógicos DIP e LEDs comuns de forma rápida e simples. O seu tamanho de bolso (60 mm x 37 mm x 15 mm) e a bateria AAA incluída tornam-no numa ferramenta prática para técnicos eletrónicos e entusiastas.
Características principais:
- Testa e reconhece mais de 1500 tipos de circuitos integrados, incluindo famílias 74LSXX, 74HC, CD4000, HEF4000, CD4500 e mais.
- Identifica dispositivos dígito a dígito num ecrã LED de 0.36 polegadas.
- Soquete ZIF (força de inserção zero) para dispositivos DIP de até 24 pinos.

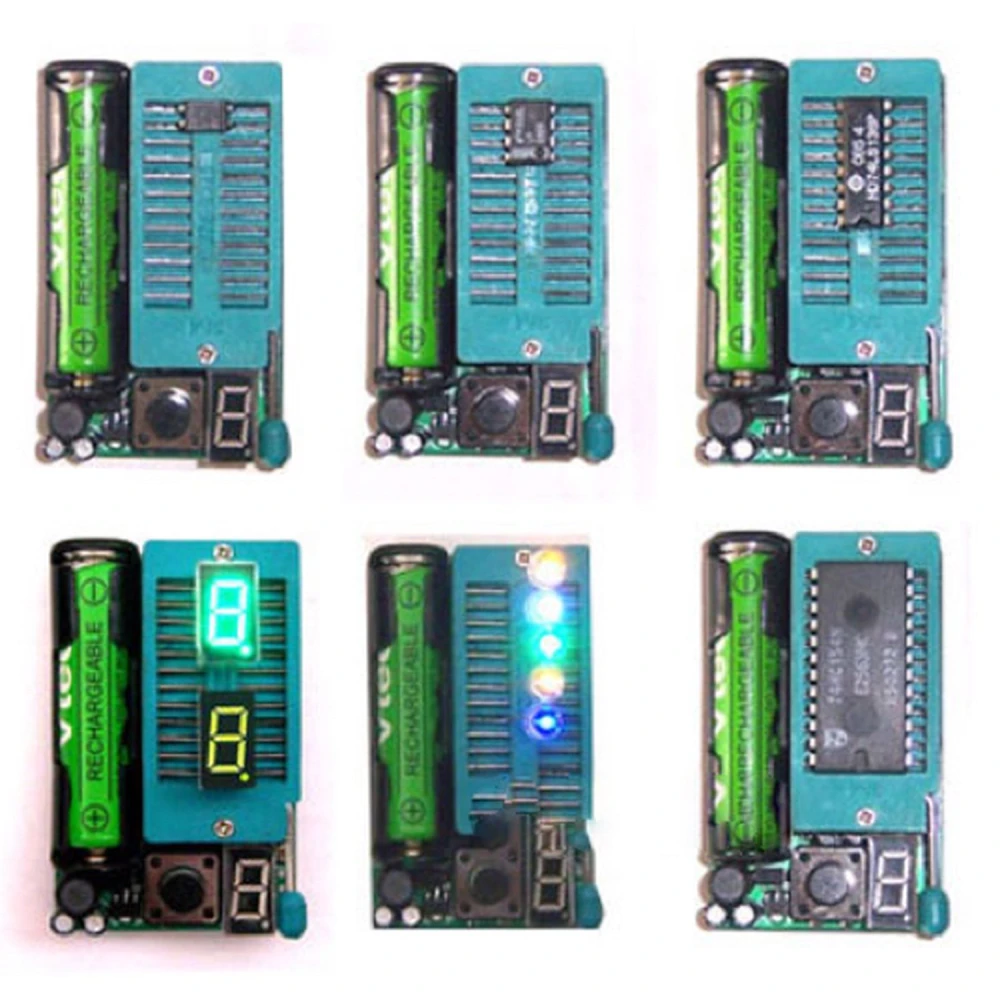

- Testa LEDs e matrizes LED com um só botão.
- Tempo de teste aproximado de 1/2 segundo por dispositivo.
- Funciona com uma bateria AAA (incluída), fácil de substituir.
Instruções de utilização:
- Insira a bateria AAA respeitando a polaridade indicada.
- Segure o testador com o ecrã virado para baixo e levante o braço do soquete ZIF.
- Coloque o circuito integrado a testar com o pino 1 (normalmente marcado com uma ranhura) virado para a parte inferior do soquete.
- Baixe o braço para fixar o CI e prima o botão TEST.
- O ecrã mostrará o número do dispositivo se estiver em bom estado ou "Err" se estiver danificado ou mal inserido.
- Os LEDs em teste acender-se-ão se estiverem a funcionar corretamente.
Precauções:
- Não use o testador com circuitos integrados ligados em circuito.
- Não teste componentes carregados para evitar danos.
- Substitua a bateria quando a tensão descer abaixo de 1.2V.
- Não é compatível com LEDs que necessitem de mais de 5V para acender.
Compatibilidade:
Este testador suporta uma ampla gama de circuitos integrados como:
- Famílias 74LS, 74HC, 54, CD4000, HEF4000, CD4500 e mais.
- Amplificadores e comparadores LM324, LM339, LM393, LM358, LM386.
- Temporizadores NE555, 7555, NE556, 7556.
- Optoacopladores PC817, NEC2501, TLP521, 4N25, 4N35, entre outros.
- Controladores ULN2003, ULN2004, ULN2803, ULN2804.
Utilizações típicas:
- Diagnóstico rápido de chips lógicos em reparação eletrónica.
- Verificação de LEDs e matrizes LED em projetos e manutenção.
- Identificação de componentes eletrónicos sem necessidade de documentação.
O testador IC e LED KT152 é uma ferramenta essencial para profissionais e entusiastas que procuram uma solução portátil, precisa e fácil de usar para testar circuitos integrados e LEDs no terreno ou na oficina.
- Testa mais de 1500 tipos de circuitos integrados DIP comuns
- Ecrã LED de 0.36 polegadas para identificação clara
- Soquete ZIF para dispositivos até 24 pinos
- Bateria AAA incluída para utilização imediata
- Teste rápido em aproximadamente 1/2 segundo
- Compatível com famílias 74LS, 74HC, CD4000 e mais
- Testa LEDs e matrizes LED facilmente
- Ferramenta portátil e compacta (60x37x15 mm)
- Botão de teste simples para utilização intuitiva
- Inclui instruções claras de funcionamento
Perguntas e Respostas de Clientes
Quais são as dimensões, o peso e os materiais do tester e o que inclui a caixa?
O KT152 mede 60 mm x 37 mm x 15 mm e pesa aproximadamente 50 g (sem a pilha AAA). O corpo é em plástico ABS resistente e conta com um soquete ZIF de inserção zero. A caixa inclui o tester e uma pilha AAA. Não são fornecidos acessórios adicionais.
É necessário algum ajuste ou calibração na instalação/utilização e que erros frequentes costumam cometer os utilizadores?
Não requer calibração. A utilização é direta: inserir o CI corretamente, fechar o soquete ZIF e premir o botão. Os erros mais comuns são inserir o CI ao contrário, testá-lo na placa ou usar uma pilha descarregada. O equipamento indica falha no ecrã ('Err') se o CI estiver mal colocado, danificado ou se a pilha for insuficiente (<1.2 V).
Como se posiciona o KT152 face a testadores de IC mais avançados ou multímetros de bancada?
O KT152 destaca-se pela facilidade de uso e portabilidade, mas só é adequado para testes rápidos de CIs DIP e LED de baixa tensão. Ao contrário de equipamentos de laboratório, não mede parâmetros analógicos nem realiza testes funcionais profundos; também não suporta SMD nem configurações personalizadas. É ideal para diagnósticos rápidos, mas não substitui instrumentos de bancada em trabalho profissional ou I&D.
Que tipos de circuitos integrados pode testar o testador IC e LED KT152?
Pode testar mais de 1500 tipos de circuitos integrados, incluindo famílias 74LS, 74HC, CD4000, HEF4000, CD4500, entre outras.
O testador inclui bateria?
Sim, inclui uma bateria AAA para poder ser usado imediatamente.
Posso testar LEDs com este dispositivo?
Sim, o testador pode acender e verificar LEDs e matrizes LED que requeiram até 5 volts.
Como deve ser inserido o circuito integrado para o teste?
O pino 1 do CI, normalmente marcado com uma ranhura, deve ficar orientado para a parte inferior do soquete ZIF.
Pode ser usado com circuitos integrados ligados em circuito?
Não, o testador não deve ser usado com componentes ligados em circuito para evitar danos ou leituras incorretas.
