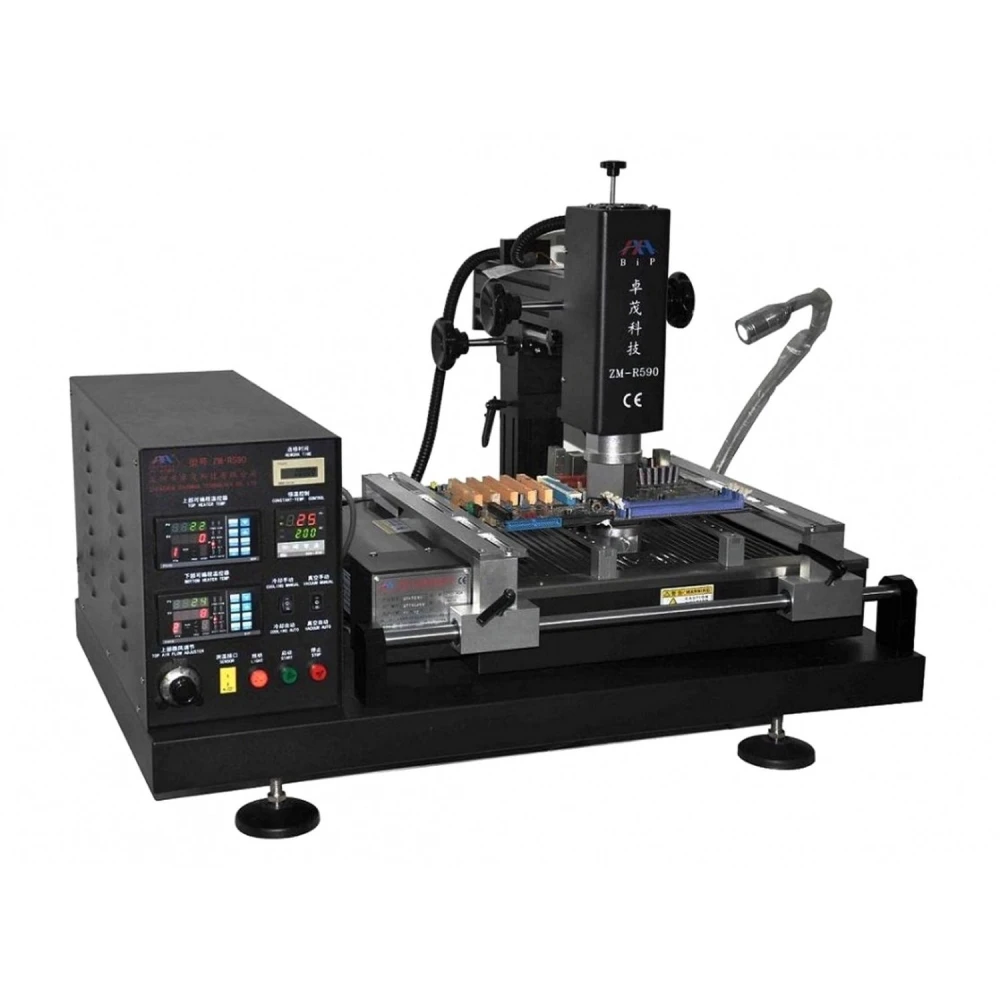

Estação Zhuomao ZM-R590 para soldadura e reballing BGA de alta precisão
Marca: Zhuomao
IVA incluído (S/ IVA: 1 500,00€)
Descontos por quantidade
| Quantidade | Preço | Guardar |
|---|---|---|
| 2+ | 1 771,20€ | -4% |
| 10+ | 1 734,30€ | -6% |
| 20+ | 1 660,50€ | -10% |
A Estação Zhuomao ZM-R590 é uma ferramenta avançada concebida para profissionais de soldadura e reparação de dispositivos eletrónicos. Esta estação destaca-se pela sua precisão e versatilidade, combinando tecnologia de ponta para oferecer resultados ótimos em trabalhos de reballing BGA e soldadura fina.
Conta com um sistema de deslizamento linear que permite ajustes precisos e posicionamento rápido nos eixos X, Y e Z, garantindo uma operação eficiente e exata. O seu controlador de temperatura de alta precisão incorpora uma porta serial para PC e um sensor externo, permitindo a ligação com um software proprietário para um controlo detalhado e personalizado.
A estação dispõe de três zonas de aquecimento independentes: dois aquecedores de ar quente e uma zona de pré-aquecimento por infravermelhos (IR), com controlo de temperatura dentro de ±3 °C. O aquecedor superior é ajustável livremente, enquanto o segundo pode mover-se verticalmente. Além disso, a área IR permite ajustar o consumo de energia para se adaptar a diferentes necessidades de soldadura.
Entre os seus acessórios, oferece diversos bicos de ar quente que podem rodar 360° e contam com ímanes para uma instalação e troca fáceis, incluindo opções personalizadas. A estação utiliza um termopar tipo K importado de alta precisão com controlo em circuito fechado e sistema automático de compensação de temperatura.
Para proteger as placas PCB durante o processo, a estação inclui um suporte em forma de ranhura em V com um acessório flexível que evita deformações causadas pelo aquecimento ou arrefecimento. É compatível com qualquer tamanho de pacote BGA, desde 20×20 mm até um máximo de 420×390 mm.
A eficiência é melhorada graças a uma potente ventoinha de fluxo cruzado que arrefece rapidamente a placa PCB. Além disso, incorpora uma bomba de vácuo interna e uma caneta de sucção externa para recolher chips com rapidez e precisão. No final dos processos de dessoldadura e soldadura, a estação emite alertas antecipados para maior segurança e controlo.
Este equipamento conta com certificação CE, inclui um botão de paragem de emergência e um dispositivo de proteção automática contra desligamento em caso de acidentes anormais, além de um controlo duplo contra sobreaquecimento para garantir a segurança do utilizador e do equipamento.
Especificações técnicas principais
- Potência total: 4700W
- Aquecedor superior: 800W
- Aquecedores inferiores: Segundo aquecedor 1200W, aquecedor IR 2700W
- Alimentação elétrica: AC220V±10%, 50/60Hz
- Dimensões: 810×500×690 mm
- Posicionamento: Ranhura em V com suporte ajustável e acessório universal externo
- Controlo de temperatura: Sensor tipo K, circuito fechado, precisão ±3°
- Tamanho de PCB compatível: De 20×20 mm a 420×390 mm
- Peso: 45 kg
Utilizações e compatibilidade
A Estação Zhuomao ZM-R590 é ideal para oficinas eletrónicas que exigem precisão na soldadura e reparação de componentes BGA. O seu design permite trabalhar com uma ampla variedade de tamanhos de placas e pacotes, facilitando tarefas de reballing, dessoldadura e soldadura com controlo térmico avançado. É compatível com software proprietário para um controlo detalhado e adapta-se às necessidades de profissionais que procuram eficiência e segurança nos seus processos.
- Controlo de temperatura de alta precisão com sensor tipo K e circuito fechado
- Três zonas de aquecimento independentes: duas de ar quente e uma de infravermelhos
- Posicionamento rápido e preciso nos eixos X, Y, Z com sistema de deslizamento linear
- Suporte em V ajustável para proteger PCBs e adaptar-se a diferentes tamanhos
- Potente ventoinha de fluxo cruzado para arrefecimento rápido
- Bomba de vácuo integrada e caneta de sucção externa para manuseamento de chips
- Bicos de ar quente rotativos 360° com instalação magnética fácil
- Certificação CE com sistema de paragem de emergência e proteção contra sobreaquecimento
Perguntas e Respostas de Clientes
Que vantagens oferece a tripla zona de aquecimento (duas de ar e uma IR) em relação a estações BGA convencionais?
A Estação Zhuomao Zm-R590 incorpora duas zonas de aquecimento por ar e uma por infravermelhos (IR), permitindo um controlo otimizado e segmentado do perfil térmico. Isto facilita o rework de BGA em diferentes tamanhos e evita o sobreaquecimento localizado do PCB. Em comparação com modelos apenas de ar, reduz-se a deformação do PCB e melhora-se a taxa de sucesso na soldadura e dessoldadura.
Quais são as dimensões e o peso da estação? O que inclui o conteúdo da caixa?
A estação tem dimensões aproximadas de 880 mm (comprimento) x 600 mm (largura) x 620 mm (altura) e um peso de 65 kg. O conteúdo da caixa normalmente inclui a estação principal, conjuntos de bicos intercambiáveis, bomba de vácuo, caneta de sucção, acessórios de fixação do PCB e manual de utilizador. Pode variar ligeiramente e pontualmente consoante o fornecedor.
Que requisitos de eletricidade e compatibilidade apresenta a Zm-R590 para a sua correta instalação?
A Zm-R590 requer uma entrada de 230 V AC, 50/60 Hz, com um consumo máximo de 5500 W. É compatível com PC para monitorização e controlo através de porta série. É crucial assegurar ligação à terra e proteções elétricas adequadas; verificar a compatibilidade da porta série com o sistema operativo antes da instalação.
Que tipo de manutenção preventiva é recomendada para prolongar a sua vida útil e evitar falhas frequentes?
É recomendável inspecionar e limpar regularmente os filtros, verificar o estado dos bicos e rever a calibração de termopares e sensores. Deve evitar-se a acumulação de pó em zonas de ventilação e comprovar anualmente o estado do sistema de vácuo. A manutenção adequada reduz incidências como erros de temperatura ou falhas de sucção.
Que sistemas de segurança incorpora e que normativa cumpre a estação para uso em oficinas profissionais?
O equipamento incorpora botão de paragem de emergência, desligamento automático perante incidentes, duplo sistema de proteção contra sobreaquecimento e alarmes visuais/sonoros. Conta com certificação CE, cumprindo a normativa europeia para equipamentos elétricos de laboratório e oficinas (segurança elétrica e compatibilidade eletromagnética).
Que tamanhos de PCB a Estação Zhuomao ZM-R590 suporta?
Suporta placas PCB desde um tamanho mínimo de 20×20 mm até um máximo de 420×390 mm.
A estação permite controlar a temperatura através de software?
Sim, conta com uma porta serial para PC e pode ligar-se a um software proprietário para um controlo preciso da temperatura.
Que tipo de proteção de segurança inclui a estação?
Inclui paragem de emergência, desligamento automático em casos anormais e dupla proteção contra sobreaquecimento.
Qual é a potência total da estação e por zonas de aquecimento?
A potência total é de 4700W, com 800W no aquecedor superior, 1200W no segundo aquecedor e 2700W no aquecedor infravermelho.
A Estação Zhuomao ZM-R590 está disponível atualmente?
Atualmente o produto está fora de stock. Recomenda-se consultar para futuras reposições.
