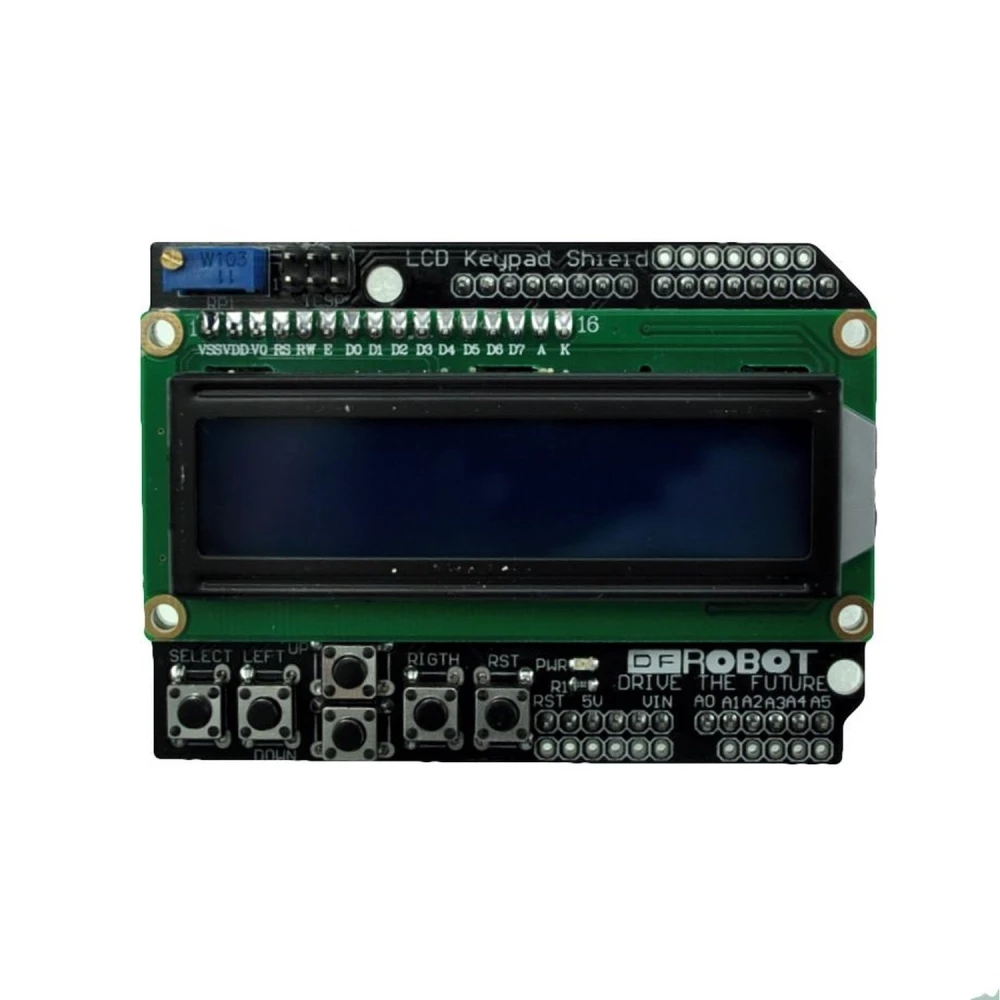

Shield LCD Keypad LCD1602 compatível com Arduino com ecrã e botões integrados
Marca: satkit
4,92€
IVA incluído (S/ IVA: 4,00€)
Descontos por quantidade
| Quantidade | Preço | Guardar |
|---|---|---|
| 2+ | 4,67€ | -5% |
Stock limitado
Entrega padrão
Qui, Abr 23 - Seg, Abr 27
Entrega expresso
Ter, Abr 21 - Qua, Abr 22
Devoluções em 30 dias
Devoluções gratuitas em 30 dias
Transação segura
Share:
Entrega grátis
Em encomendas superiores a 60€
Devoluções fáceis
Política de devolução de 30 dias
Pagamento seguro
Checkout 100% seguro
Garantia de qualidade
Apenas produtos originais
O LCD Keypad Shield LCD1602 compatible Arduino é um acessório essencial para programadores e entusiastas de eletrónica que utilizam placas Arduino ou Freeduino. Este shield combina um ecrã LCD de 2 linhas por 16 caracteres com seis botões momentâneos, facilitando a interação direta e visual com os seus projetos.
Este módulo utiliza os pinos 4, 5, 6, 7, 8, 9 e 10 para a interface com o ecrã LCD, enquanto o pino analógico 0 é utilizado para a leitura dos botões. Isto permite um controlo eficiente sem necessidade de múltiplas ligações adicionais.
Características principais:
- Voltagem de funcionamento: 5V, compatível com a maioria das placas Arduino.
- Ecrã LCD 2x16 caracteres para mostrar texto e informação relevante.
- Seis botões momentâneos integrados para facilitar a navegação e o controlo.
- Suporte para ajuste de contraste e função de retroiluminação que pode ser ligada ou desligada conforme as necessidades.
- Expansão de pinos analógicos, permitindo uma leitura simples de sensores analógicos e a sua visualização direta no ecrã.
Este shield é ideal para projetos que requerem uma interface de utilizador simples e visual, como menus interativos, controlo de dispositivos ou visualização de dados em tempo real. O seu design plug-and-play permite uma integração rápida e sem complicações com placas Arduino e Freeduino.
Documentação e recursos disponíveis:
- Manual oficial
- Biblioteca LCD Keypad
- Biblioteca Key Grabber V2
- Esquemas V1.0
- Esquemas V0.01
- Datasheet LCD HD44780
Com este shield, a interação com os seus projetos Arduino torna-se mais intuitiva e profissional, facilitando o desenvolvimento de aplicações com interfaces gráficas simples e controlos integrados.
- Voltagem de funcionamento de 5V compatível com Arduino e Freeduino.
- Ecrã LCD 2x16 caracteres para mostrar texto claro e legível.
- 6 botões momentâneos integrados para controlo fácil e rápido.
- Suporte para ajuste de contraste e retroiluminação ligável/desligável.
- Expansão de pinos analógicos para leitura e visualização de sensores.
Perguntas e Respostas de Clientes
Quais são os materiais, dimensões e peso do shield, e o que inclui exatamente a caixa?
O shield é construído com PCB em fibra de vidro (FR4), componentes eletrónicos standard e um módulo LCD com controlador HD44780 compatível. As dimensões típicas são 80 mm x 58 mm x 23 mm, e o peso ronda os 42 g. A embalagem geralmente inclui apenas o shield montado, sem cabos nem documentação física; recomenda-se verificar se o vendedor adiciona manual ou acessórios extra.
Quais são os limites operacionais do LCD (tensão, corrente, condições ambientais) e existem riscos se forem excedidos?
O LCD e o shield foram concebidos para funcionar a 5 V±0,25 V, com consumo típico inferior a 50 mA com a retroiluminação ligada. Operam de forma fiável entre 0 °C e 50 °C e RH < 80% (sem condensação). Tensões acima de 5,5 V podem danificar irreversivelmente o controlador ou a retroiluminação LED, pelo que se recomenda usar sempre fontes de alimentação reguladas.
Como se faz o ajuste do contraste e a gestão da retroiluminação, e é necessário manutenção periódica?
O ajuste do contraste é feito através de um potenciómetro presente no próprio shield, permitindo adaptar-se a diferentes ângulos de visão ou condições de luz. A retroiluminação pode ser ativada/desativada por software ou com um jumper, consoante a versão. Não requer manutenção periódica; no entanto, recomenda-se evitar ambientes húmidos ou com excesso de pó e limpar suavemente o ecrã, se necessário.
Com que placas é compatível o LCD Keypad Shield LCD1602?
É compatível com placas Arduino e Freeduino que suportem uma voltagem de funcionamento de 5V.
Quantos botões inclui este shield e para que servem?
Inclui 6 botões momentâneos que permitem controlar menus e funções diretamente a partir do shield.
Posso ajustar o contraste e a retroiluminação do ecrã?
Sim, o shield suporta ajuste de contraste e permite ligar ou desligar a retroiluminação conforme necessário.
Que pinos utiliza para a ligação com Arduino?
Utiliza os pinos digitais 4, 5, 6, 7, 8, 9 e 10 para o ecrã e o pino analógico 0 para a leitura dos botões.
Existem recursos e documentação para facilitar a utilização?
Sim, incluem-se ligações para manuais, bibliotecas e esquemas para facilitar a integração e programação do shield.
