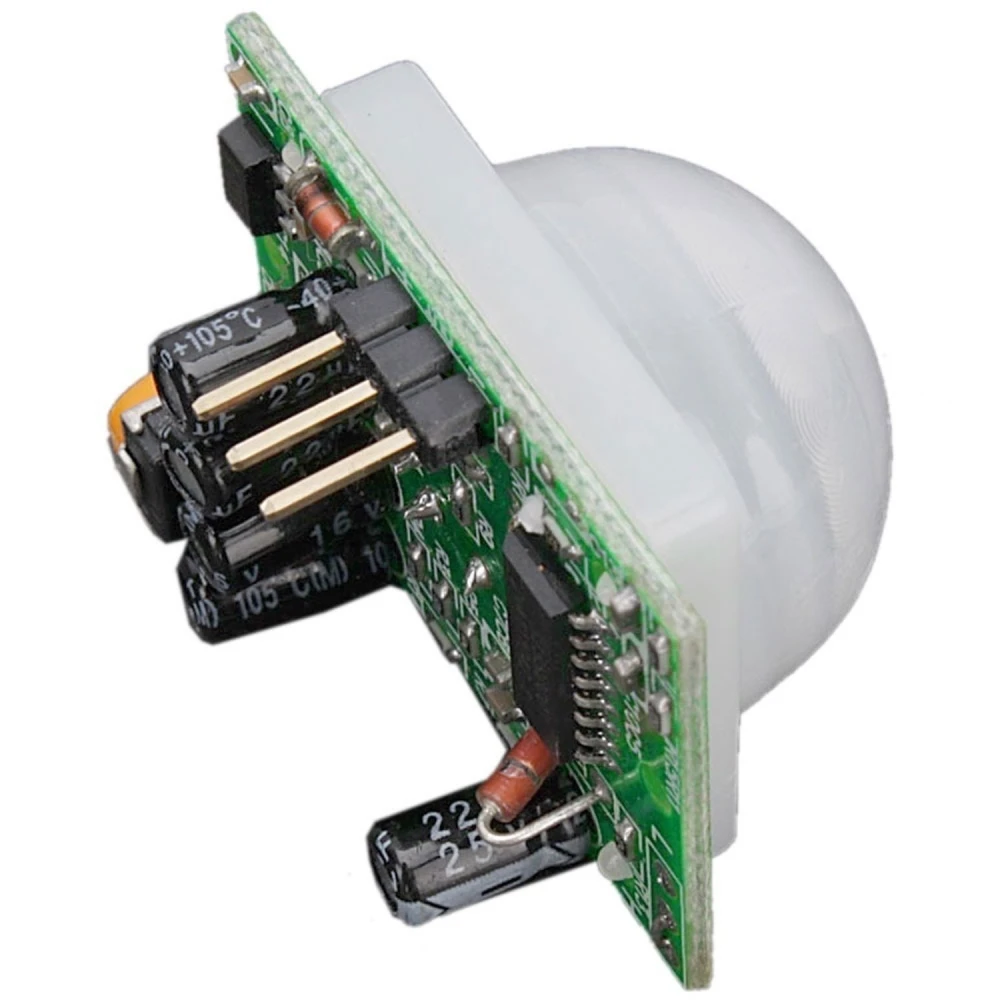

Vista frontal del sensor PIR HC-SR501 para proyectos Arduino

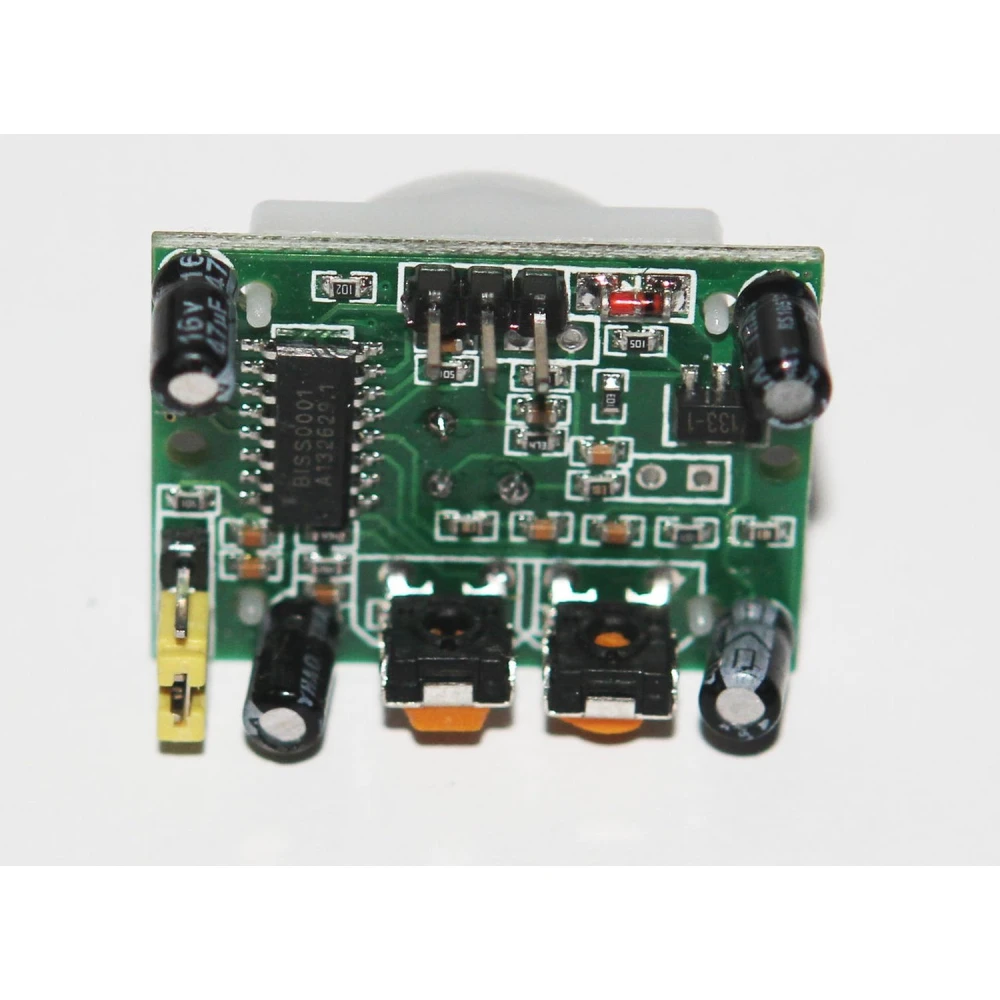

Detalle del sensor de movimiento PIR HC-SR501 con lente de 23 mm

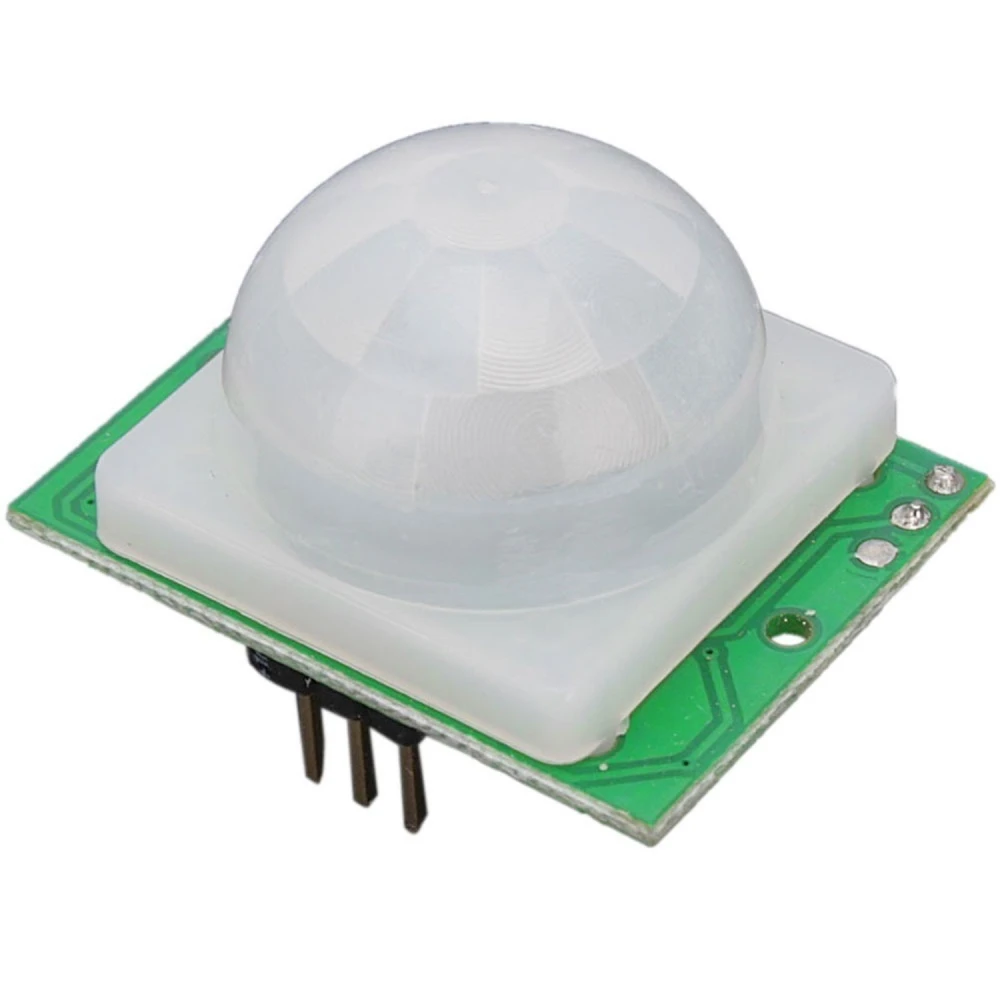

Sensor PIR HC-SR501 montado para uso en proyectos electrónicos DIY

Sensor de movimento PIR HC-SR501 compatível com Arduino para projetos DIY

Name: Sensor de movimento PIR HC-SR501 compatível com Arduino para projetos DIY
Brand: satkit
SKU: K030102-HC-SR501
Price: 2.02 EUR
Availability: InStock

Marca: satkit

Seja o primeiro a avaliar este produto

Guardar 18% Antes: 2,47€

2,02€

IVA incluído (S/ IVA: 1,64€)

Descontos por quantidade

Quantidade	Preço	Guardar
2+	2,36€	-4%
10+	2,24€	-9%
20+	1,85€	-25%

Em stock - Enviado imediatamente

Entrega padrão Qui, Abr 23 - Seg, Abr 27

Entrega expresso Ter, Abr 21 - Qua, Abr 22

Devoluções em 30 dias

Quantidade

Devoluções gratuitas em 30 dias

Transação segura

Entrega grátis Em encomendas superiores a 60€

Devoluções fáceis Política de devolução de 30 dias

Pagamento seguro Checkout 100% seguro

Garantia de qualidade Apenas produtos originais

O Sensor de movimento PIR HC-SR501 é um componente eletrónico concebido para detetar movimento através de tecnologia infravermelha passiva, compatível com plataformas Arduino. Este sensor é ideal para projetos de automação, segurança e robótica, oferecendo uma solução fiável e simples para detetar a presença humana ou animal numa área determinada.

Características principais:

Sensibilidade ajustável: Permite configurar a distância de deteção entre 3 e 7 metros, adaptando-se a diferentes necessidades de projeto.
Tempo de retenção ajustável: O tempo durante o qual o sensor mantém o sinal ativo pode ser ajustado de 3 até 200 segundos, proporcionando flexibilidade na resposta.
Intervalo de tensão de alimentação: Funciona com corrente contínua entre 4.5V e 20V, o que facilita a sua integração com diversas fontes de energia.
Baixo consumo em repouso: Consome menos de 50 microamperes quando está inativo, ideal para projetos que requerem eficiência energética.
Saída digital: Fornece um nível alto de 3.3V quando deteta movimento e nível baixo de 0V na ausência do mesmo.
Modos de disparo: Pode ser configurado para disparo único (não repetível) ou repetitivo através de ponte na posição L ou H, respetivamente.
Amplo intervalo de temperatura de funcionamento: Opera eficientemente entre -15°C e +70°C, adequado para diversas condições ambientais.
Dimensões compactas: Tamanho da placa 32mm x 24mm x 25mm e lente de 23mm de diâmetro, facilitando a montagem em espaços reduzidos.
Ângulo de deteção: Menor que 100°, cobrindo uma área ampla para a deteção de movimento.

Utilizações típicas:

Projetos de automação para acender luzes ou alarmes.
Sistemas de segurança para detetar intrusos.
Robótica para resposta à presença ou movimento.
Dispositivos DIY que exijam deteção de proximidade ou movimento.

Compatibilidade: Este sensor é totalmente compatível com placas Arduino, facilitando a sua programação e ligação através de pinos padrão. A sua saída digital permite uma integração simples com microcontroladores e sistemas embebidos.

Em resumo, o sensor PIR HC-SR501 é um componente versátil e eficiente para qualquer entusiasta de eletrónica e programador de projetos DIY que procure uma solução fiável para a deteção de movimento.

Sensibilidade ajustável entre 3 e 7 metros para deteção precisa
Tempo de retenção configurável de 3 a 200 segundos
Alimentação de 4.5V a 20V em corrente contínua
Baixo consumo em repouso inferior a 50 microamperes
Saída digital 3.3V nível alto / 0V nível baixo
Modos de disparo: único ou repetitivo através de ponte
Intervalo de temperatura de funcionamento de -15°C a +70°C
Tamanho compacto: 32x24x25 mm e lente de 23 mm de diâmetro
Ângulo de deteção inferior a 100° para ampla cobertura

Perguntas e Respostas de Clientes

Qual é a distância máxima e o ângulo efetivo de deteção do HC-SR501 comparado com outros sensores PIR standard?

O HC-SR501 tem uma distância de deteção ajustável de 3 a 7 metros e um ângulo de deteção inferior a 100°. Esta cobertura é média face a sensores PIR standard, que costumam variar entre 5 e 12 metros e ângulos entre 90° e 120°. Para aplicações de maior área, existem modelos com alcances e ângulos superiores.

Que materiais compõem o sensor e que dimensões ocupa numa breadboard?

O módulo utiliza uma placa PCB com componentes eletrónicos e uma lente Fresnel de plástico com 23 mm de diâmetro. As suas dimensões físicas são 32 mm × 24 mm × 25 mm, ideais para protótipos em breadboard ou integração em caixas compactas.

Requer manutenção periódica o HC-SR501 e o que afeta a sua durabilidade?

Não requer manutenção de rotina. Para máxima durabilidade, recomenda-se evitar exposição prolongada a humidade, pó ou mudanças bruscas de temperatura (>70°C ou <–15°C), uma vez que podem afetar a lente ou os circuitos internos.

Que problemas comuns apresenta e como podem ser resolvidos?

Entre os problemas mais frequentes estão falsas deteções (fontes de calor próximas ou interferências), baixo alcance (ajuste incorreto do potenciómetro) ou saídas instáveis (alimentação não regulada). A recomendação é verificar a cablagem, ajustar a sensibilidade e utilizar uma alimentação estável dentro da gama indicada.

Qual é o alcance de deteção do sensor PIR HC-SR501?

O sensor tem um alcance de deteção ajustável entre 3 e 7 metros.

O sensor HC-SR501 é compatível com Arduino?

Sim, o sensor é compatível com placas Arduino e pode ser integrado facilmente em projetos DIY.

Que tensão de alimentação o sensor requer?

Funciona com uma tensão de alimentação de corrente contínua entre 4.5V e 20V.

É possível ajustar o tempo em que o sensor mantém o sinal ativo?

Sim, o tempo de retenção é ajustável de 3 até 200 segundos.

Qual é o consumo de corrente em repouso do sensor?

O consumo em repouso é inferior a 50 microamperes, o que o torna eficiente em termos energéticos.
