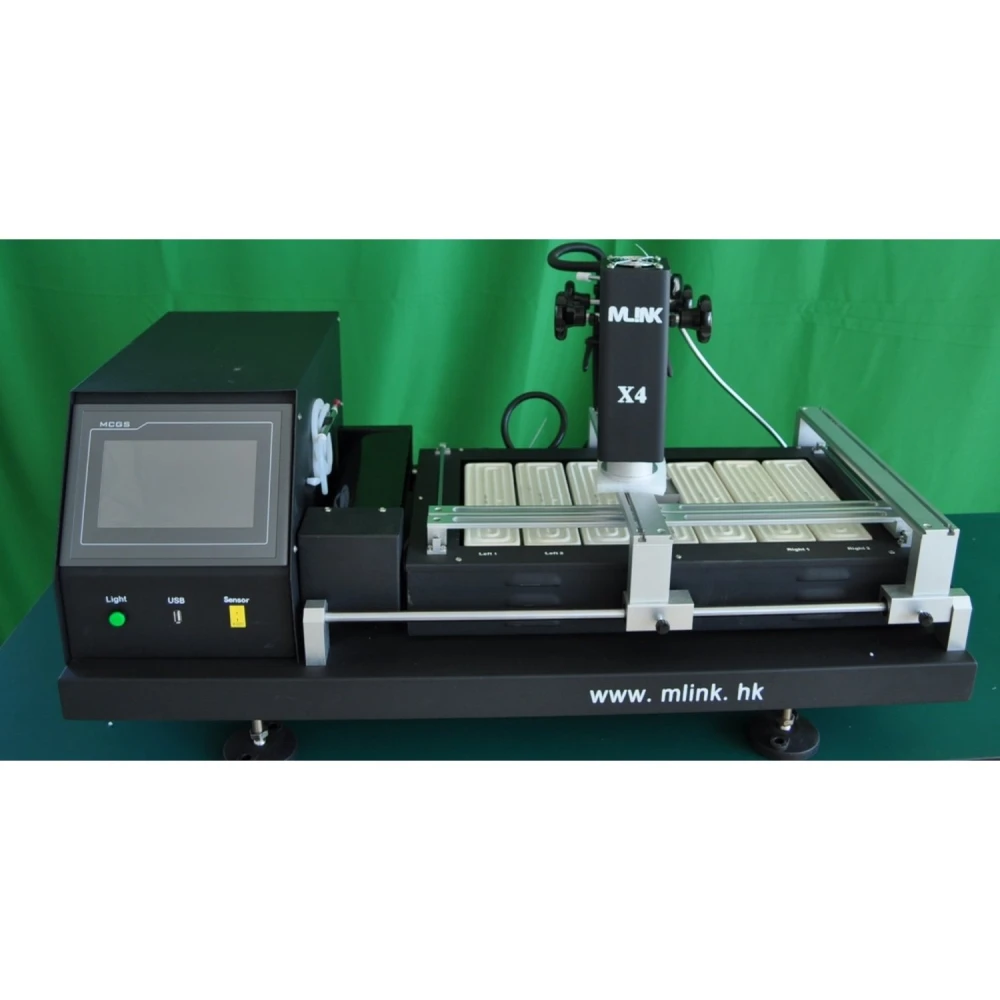

Estação reballing BGA Mlink X4 com controlo tátil e alta precisão
Marca: Mlink
IVA incluído (S/ IVA: 1 199,00€)
Descontos por quantidade
| Quantidade | Preço | Guardar |
|---|---|---|
| 2+ | 1 415,78€ | -4% |
| 10+ | 1 386,28€ | -6% |
| 20+ | 1 327,29€ | -10% |
Estação reballing BGA Mlink X4 é uma ferramenta profissional concebida para trabalhos de soldadura e reballing de componentes BGA com elevada precisão e eficiência. Esta estação combina tecnologia avançada e um design robusto para oferecer resultados ótimos na reparação e fabrico eletrónico.
Conta com um sistema de deslizamento liner que permite ajustes precisos e posicionamento rápido nos eixos X, Y e Z, garantindo manobrabilidade e exatidão em cada operação. O seu ecrã tátil de alta definição com controlo PLC permite guardar múltiplos perfis de trabalho, protegê-los com palavra-passe e modificar parâmetros facilmente. Além disso, inclui análise instantânea de curvas de temperatura para um controlo detalhado.
A Mlink X4 dispõe de três zonas de aquecimento independentes: dois aquecedores de ar quente e um aquecedor infravermelho para pré-aquecimento. A temperatura é controlada com uma precisão de ±3 °C. O aquecedor superior é ajustável livremente, enquanto o segundo pode mover-se verticalmente. O aquecedor IR inferior assegura uma distribuição uniforme do calor na placa PCB.
Oferece uma variedade de bocais de ar quente que rodam 360° e são instalados facilmente graças a ímanes, com opções personalizadas disponíveis. A estação utiliza termopares tipo K de alta precisão com controlo em circuito fechado e compensação automática de temperatura, integrando um módulo PLC para um controlo exato.
O seu sistema de posicionamento inclui uma ranhura em V e um suporte ajustável universal para proteger a placa PCB de deformações durante o aquecimento ou arrefecimento, compatível com qualquer tamanho de pacote BGA.
Para melhorar a eficiência, incorpora uma ventoinha de fluxo cruzado potente que arrefece rapidamente a placa, além de uma bomba de vácuo integrada e uma caneta de sucção externa para a manipulação rápida de chips.
A estação conta com alarmes preventivos após a conclusão dos processos de dessoldagem e soldadura, certificado CE, botão de paragem de emergência e proteção automática contra falhas ou sobreaquecimentos duplos.
Um sistema de visão CCD permite um controlo visual preciso do processo de fusão durante a soldadura e dessoldagem BGA, assegurando qualidade e precisão.
A sua ampla área de aquecimento é adequada para placas de qualquer tamanho, incluindo portáteis, consolas de videojogos (Xbox, PS3), placas de servidores e televisores inteligentes de grande formato.
Características técnicas principais:
- Potência total: 5600W
- Aquecedor superior: 800W
- Aquecedor inferior: 2º aquecedor 800W + 3º aquecedor IR 3900W
- Alimentação: AC 220V ±10%, 50/60Hz
- Dimensões: 940 x 550 x 500 mm
- Posicionamento: ranhura em V com suporte universal ajustável
- Controlo de temperatura: sensor tipo K, circuito fechado, precisão ±3°C
- Tamanho máximo de PCB: 570 x 370 mm; mínimo 20 x 20 mm
- Controlo elétrico: módulo de controlo de temperatura sensível + ecrã tátil de Taiwan + compatível com PLC Mitsubishi Fx2n
- Peso líquido: 70 kg
Utilizações típicas e compatibilidade
A estação reballing BGA Mlink X4 é ideal para técnicos e profissionais que necessitam de realizar soldadura, dessoldagem e reballing de chips BGA com elevada precisão e controlo. É compatível com placas eletrónicas de grande formato e dispositivos complexos, como portáteis, consolas de jogos, servidores e televisores inteligentes.
O seu sistema avançado de controlo de temperatura e visão permite um trabalho seguro e eficiente, facilitando a reparação e fabrico eletrónico em ambientes profissionais.
- Potência total de 5600W para aquecimento rápido e uniforme
- Três zonas de aquecimento independentes com controlo de ±3°C
- Ecrã tátil de alta definição com controlo PLC e perfis protegidos
- Sistema de visão CCD para supervisão precisa do processo de soldadura
- Suporte ajustável com ranhura em V para proteger e fixar placas PCB
- Ventoinha de fluxo cruzado e bomba de vácuo integradas para maior eficiência
- Compatível com placas grandes até 570x370 mm e componentes pequenos
- Certificação CE e sistemas de segurança com paragem de emergência
Perguntas e Respostas de Clientes
Quais são as principais funções e vantagens da estação Mlink X4 em comparação com outras estações de retrabalho BGA do mercado?
A Mlink X4 destaca-se pelo ajuste preciso e rápido nos eixos X, Y e Z graças às suas guias deslizantes importadas, ecrã tátil de alta definição com armazenamento de perfis e análise de curvas de temperatura, três zonas de aquecimento independentes (duas por ar quente e uma por infravermelhos) e controlo de temperatura com termopar tipo K e PLC. Estas características posicionam-na favoravelmente ao oferecer maior versatilidade e precisão em perfis térmicos face a muitas alternativas standard.
Quais são os materiais principais e dimensões da Estação Mlink X4? O que inclui a caixa ao adquirir o equipamento?
A estrutura principal costuma ser fabricada em aço e alumínio para combinar robustez e dissipação térmica. As dimensões típicas de estações deste tipo rondam os 600 x 650 x 500 mm e um peso entre 40 e 60 kg, embora se recomende verificar os valores exatos na ficha técnica. Na caixa costumam incluir-se: a estação, câmara, bicos de ar quente, termopar tipo K, cabos de ligação e manual do utilizador.
Que requisitos elétricos e de compatibilidade deve cumprir a minha oficina para instalar esta estação?
A estação costuma operar a 220 V CA, 50/60 Hz, com consumo aproximado de 3000 W. É fundamental dispor de uma linha elétrica com ligação à terra e capacidade de corrente de pelo menos 15 A. Compatível com diferentes tamanhos de PCB graças à base ajustável. Verificar a compatibilidade dos bicos caso sejam necessários trabalhos em chips/encapsulamentos especiais.
Que manutenções requer e como posso garantir uma vida útil prolongada do equipamento?
É recomendável manter limpos os filtros de ar quente e verificar periodicamente os conectores e termopares. Lubrificar as guias lineares de acordo com as instruções do fabricante. Não operar fora da gama de temperatura ambiente recomendada (15–35 °C) nem sobrecarregar a plataforma. Substituir bicos e resistência dos aquecedores conforme o desgaste.
Que tipo de garantia cobre a Estação Mlink X4 e existem peças sobresselentes disponíveis para os seus componentes-chave?
O fabricante normalmente oferece uma garantia standard de 12 meses para defeitos de fabrico. Bicos, termopares e elementos de aquecimento são consumíveis com peça sobresselente disponível por encomenda. Para peças específicas (ecrã, PLC), verificar a disponibilidade junto do distribuidor. O suporte técnico depende do canal de compra e pode variar consoante a região.
Para que tipo de trabalhos é ideal a estação reballing BGA Mlink X4?
É ideal para soldadura, dessoldagem e reballing de chips BGA em placas eletrónicas, especialmente em dispositivos grandes como portáteis, consolas e servidores.
Que tamanho máximo de placa PCB pode suportar?
Pode suportar placas PCB até 570 x 370 mm e um tamanho mínimo de 20 x 20 mm.
Como é controlada a temperatura na estação?
Utiliza um sensor tipo K com controlo em circuito fechado e compensação automática, garantindo uma precisão de ±3 °C.
A estação inclui sistemas de segurança?
Sim, conta com certificado CE, paragem de emergência, proteção automática contra falhas e dupla proteção contra sobreaquecimento.
Está disponível para compra imediata?
Atualmente a estação Mlink X4 está fora de stock, recomendamos consultar a disponibilidade ou produtos alternativos.
